製品の説明

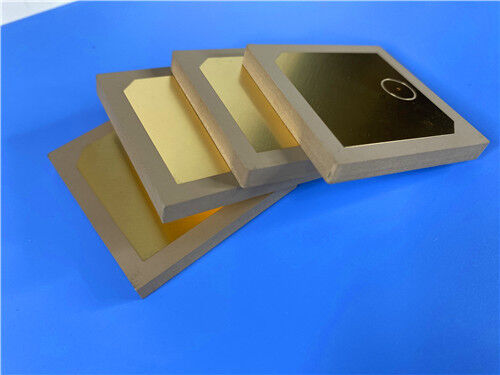

小型化が推進要件である場合、北斗ナビゲーションアンテナ、ミサイル搭載シーカー、または信管アセンブリなど、基板の誘電率が強力な設計レバーになります。 Dk が高くなるほど、共振素子を小さくすることができます。のTP2200台州望陵断熱材工場のこの原則を極限まで活用して、22.0 DKセラミック基板と比較して、機械加工可能で放射線耐性があり、コスト効率に優れた熱可塑性ラミネートです。
![]()

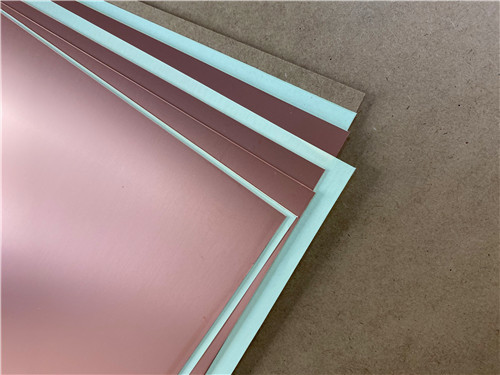

TP 材料はユニークなクラスです。高周波熱可塑性ラミネート。の誘電体層TPシリーズセラミックとポリフェニレンオキシド(PPO)樹脂で構成されており、ガラス繊維補強材は含まれていません。セラミックとPPO樹脂の比率を調整することで、誘電率を精密に制御できます。特殊なプロセスで製造されたこの材料は、優れた誘電性能と高い信頼性を提供します。このシリーズでは、TP はクラッドのない滑らかな材料を指します。TP-1片面銅クラッドを指し、TP-2両面銅クラッドを指します。
主要な特性の概要 (TP2200):
| 財産 | 代表値 | 試験条件 |
| 誘電率 (Dk) | 22.0±0.88(±4%) | 5GHz |
| 損失係数 | 0.0020 – 0.0025 | 5GHz |
| 誘電率温度係数 | -55ppm/℃ | -55℃~+150℃ |
| CTE - X / Y / Z | 35 / 35 / 40ppm/℃ | -55℃~+150℃ |
| 熱伝導率 | 0.90W/m・K | Z方向 |
| 吸湿性 | ≤0.01% | 20±2℃、24時間 |
| 密度 | 2.77 g/cm3 | 室温 |
| 長期使用温度 | -100℃~+150℃ | — |
| 銅箔タイプ | ED銅 | 0.018mm、0.035mm |
注: Dk は 3.0 ~ 25 までカスタマイズできます。一般的な値には、3.0、4.4、6.0、6.15、9.2、9.6、10.2、11、16、20 が含まれます。Dk ≤ 10.2 の場合、最小厚さは 0.5mm です。 Dk > 10.2の場合、最小厚さは0.8mmです。
| PCB 機能 (TP シリーズ) | |||
| PCB材質: | ポリフェニレンエーテル、セラミック | ||
| 名称(TPシリーズ) | 指定 | DK | DF |
| TP300 | 3.0±0.06 | 0.0010 | |
| TP440 | 4.4±0.09 | 0.0010 | |
| TP600 | 6.0±0.12 | 0.0010 | |
| TP615 | 6.15±0.12 | 0.0010 | |
| TP920 | 9.2±0.18 | 0.0010 | |
| TP960 | 9.6±0.2 | 0.0011 | |
| TP1020 | 10.2±0.2 | 0.0011 | |
| TP1100 | 11.0±0.22 | 0.0011 | |
| TP1600 | 16.0±0.32 | 0.0015 | |
| TP2000 | 20.0±0.4 | 0.0020 | |
| TP2200 | 22.0±0.44 | 0.0022 | |
| TP2500 | 25.0±0.5 | 0.0025 | |
| レイヤー数: | 片面、両面 PCB | ||
| 銅の重量: | 1オンス (35μm)、2オンス (70μm) | ||
| 誘電体の厚さ(誘電体の厚さまたは全体の厚さ) | 0.5mm、0.8mm、1.0mm、1.2mm、1.5mm、2.0mm、3.0mm、4.0mm、5.0mm、6.0mm、7.0mm、8.0mm、10.0mm、12.0mm | ||
| プリント基板サイズ: | ≤150mm X 220mm | ||
| はんだマスク: | 緑、黒、青、黄、赤など | ||
| 表面仕上げ: | 裸銅、HASL、ENIG、浸漬銀、浸漬錫、OSP、純金、エネピグなど。 | ||
アプリケーション
TP2200 でのカスタム PCB 製造
高周波プリント基板の専門メーカーとして、TP2200をはじめとする先端材料を用いた総合的な製造サービスをご提供いたします。次の仕様は、代表的な 2 層リジッド PCB 実装の詳細を示しています。
![]()
PCB 構造の詳細:
| パラメータ | 仕様 |
| 基材 | TP2200 |
| レイヤー数 | 2層リジッド |
| 基板寸法 | 35.65mm × 87mm/パネル、±0.15mm |
| 仕上がり厚さ | 10.9mm |
| 銅の重量 | 1 オンス (1.4 ミル) の外層 |
| 最小トレース/スペース | 4/7ミル |
| 最小穴サイズ | 0.4mm |
| ビア構造 | ブラインドビアや埋め込みビアはありません |
| ビアのめっき厚さ | 20μm |
| 表面仕上げ | イマージョンゴールド |
| はんだマスク | なし(裸基板) |
| シルクスクリーン | なし |
| 電気試験 | 出荷前に100% |
| アートワークの形式 | ガーバー RS-274-X |
| 品質基準 | IPCクラス2 |

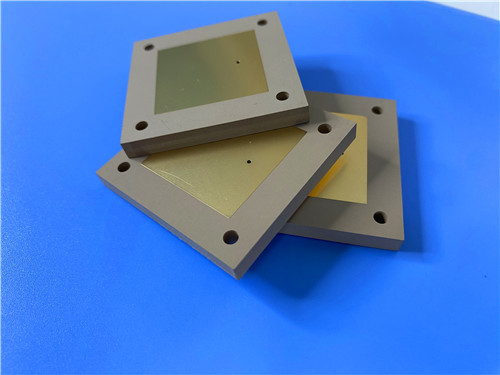

と22.0 DK5 GHz で ± 0.88 の TP2200 は、共振構造の大幅な小型化を可能にします。パッチ アンテナやその他の周波数選択要素の場合、物理サイズは Dk の平方根に反比例します。つまり、Dk 22 では、同等の Dk 2.2 設計のおよそ 4 分の 1 のサイズの要素が可能になります。 Dk は、特定の設計要件に合わせて 3.0 から 25 までカスタマイズできます。
5 GHz での誘電正接 0.0020 ~ 0.0025 は、このような高い誘電率を持つ材料としては著しく低く、小型化されたアンテナでも許容可能な効率を確保します。
セラミック基板とは異なり、TP2200 は機械加工が容易です。穴あけ、回転、フライス加工、せん断、彫刻。これは、脆くて機械加工が難しいアルミナやその他のセラミック基板に比べて大きな利点です。この材料は標準的な熱可塑性プラスチックと同様に加工できるため、セラミック代替品よりも高い生産歩留まりと大幅に低い加工コストが得られます。
TP2200 誘電体への銅箔の接着は、セラミック基板上の真空蒸着膜よりも信頼性が高く、取り扱いや組み立てを通じて堅牢な回路の完全性が保証されます。
TP2200は放射線に強く、アウトガスも少ないため、宇宙、ミサイルなどの高信頼性アプリケーションに適しています。
-55°C ~ +150°C にわたって -55 ppm/°C の誘電率温度係数により、全温度範囲で安定した性能が得られます。 X/Y/Z における 35/35/40 ppm/°C の CTE は銅と適度に一致しており、めっきスルーホールの信頼性をサポートします。長期動作温度範囲は-100℃~+150℃です。
TP2200 は 0.01% 以下でほとんど水分を吸収しないため、湿気の多い環境でも安定した電気的特性が保証されます。
Z 方向の熱伝導率 0.90 W/m・K は、高出力の小型回路にとって重要な熱放散を促進します。
TP2200 は、熱硬化性ラミネートとは異なる特定の加工要件を持つ熱可塑性材料です。
はんだ付け:この材料は 260°C の熱衝撃試験には適しておらず、ウェーブはんだ付けはできません。手作業で組み立てる場合は、恒温はんだごてを使用してはんだ付けすることをお勧めします。リフローはんだ付けは通常推奨されません。実行する場合、実現可能性と安定性を十分に考慮して、最高設定温度は 200°C を超えないようにしてください。
多層構造:素材の特性上、多層加工は一般的に推奨されません。多層構造が必要な場合は低温接合プリプレグを選択し、実現可能性を十分に評価する必要があります。
加工:この材料は、標準的な熱可塑性プラスチック加工方法を使用して、穴あけ、回転、フライス加工、せん断、彫刻が可能です。
品質と可用性
すべてのボードは IPC-Class-2 品質規格に準拠して製造されており、商業、産業、および防衛関連のアプリケーションに対して堅牢な信頼性を保証します。機能の完全性を保証するために、出荷前に 100% の電気テストが実行されます。
当社の生産能力は世界中で利用可能であり、プロトタイプと数量の両方の要件に柔軟な出荷と物流サポートを提供します。当社は厳格なプロセス管理を維持しながら、迅速な納期と競争力のある価格を提供します。
カスタムスタックアップ、パネルサイズ、代替Dk値に関するお問い合わせは、TPシリーズ(3.0~25)、片面または両面銅クラッド、またはその他の構成については、当社のセールス エンジニアリング チームにお問い合わせください。お客様の高周波回路基板の要件をサポートする準備ができています。
