| 最小注文数量 : | 1 | 価格 : | USD 2.99-9.99 PER PIECE |
|---|---|---|---|
| パッケージの詳細 : | 真空 | 受渡し時間 : | 10仕事日 |
| 支払条件 : | T/T、ウェスタン・ユニオン | 供給の能力 : | 1ヶ月あたりの45000部分 |
| 起源の場所: | 中国 | ブランド名: | Bicheng Technologies Limited |
|---|---|---|---|
| 証明: | UL | モデル番号: | BIC-503-V0.53 |
|
詳細情報 |
|||
| レイヤー数: | 4 | ガラスエポキシ: | TU-768 |
|---|---|---|---|
| 最終ホイル: | 1.5 oz | PCBの最終的な高さ: | 1.6mm±10％ |
| 表面仕上げ: | イマージョンゴールド | はんだマスクの色: | 緑 |
| 構成の伝説の色: | 白 | テスト: | 100％の電気試験事前発送 |
製品の説明
高Tg基板TU-768厚さ1.2mmコーティング、イマージョンゴールド、グリーンソルダマスク付き産業用サーバー向け
(プリント基板はカスタムメイド製品です。表示されている画像とパラメータは参考用です)
概要

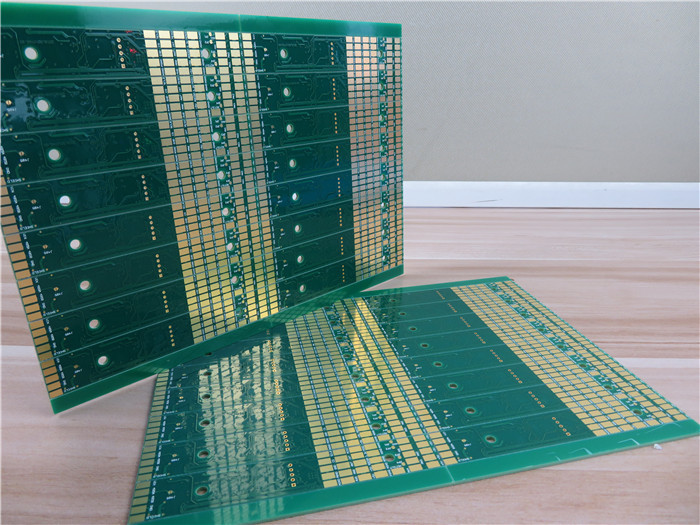

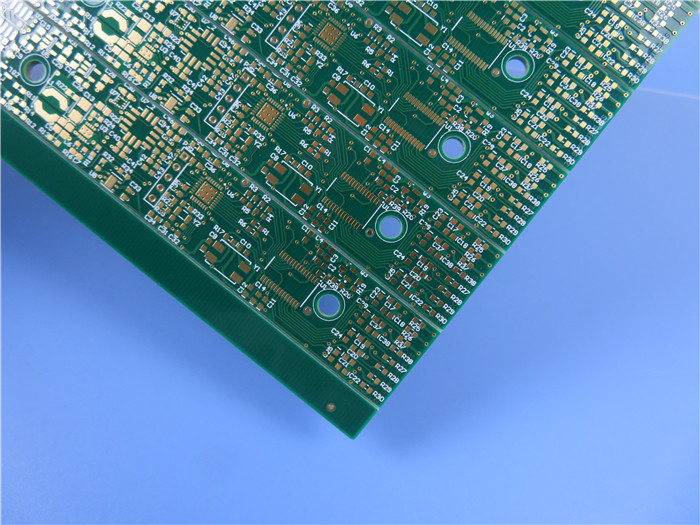

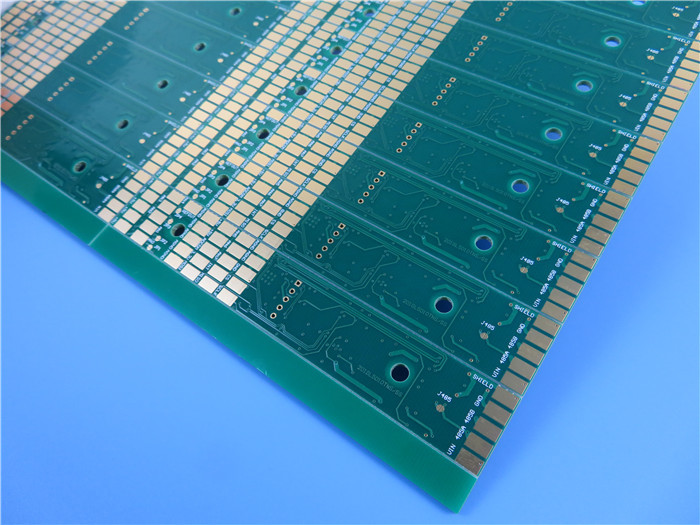

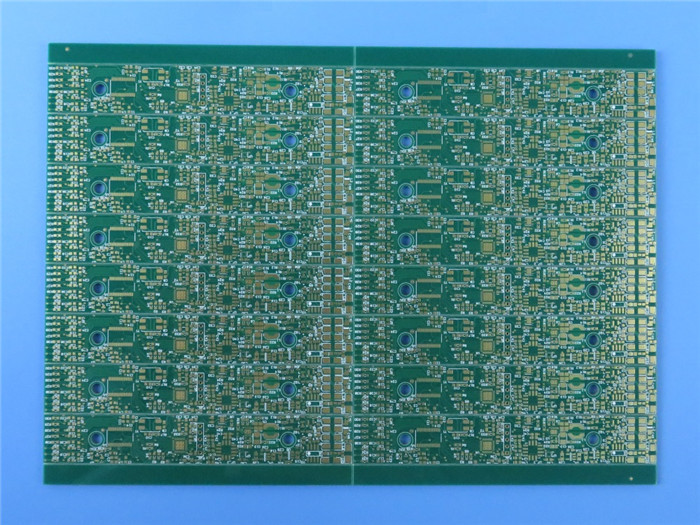

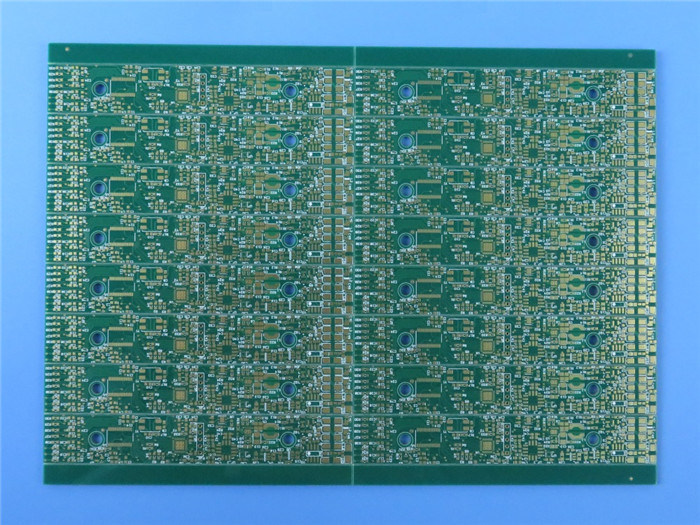

これは、TU-768素材を使用した高Tg 4層PCBの一種です。各層は1オンスの銅でメッキされています。ソルダリングパッドはイマージョンゴールドでコーティングされ、非パッドはグリーンソルダマスクで覆われています。パネルは16枚の基板で構成され、サイズは320 x 280mmです。コアの厚さは0.8mmで、完成したPCBは厚さ1.2mmになります。
主な用途
民生用電子機器
サーバー、ワークステーション
自動車
PCB仕様
| 項目 | 説明 | 要件 | 実際 | 結果 |
| 1. ラミネート | 材質タイプ | FR-4 TU-768 | FR-4 TU-768 | ACC |
| Tg | 170℃ | 170℃ | ACC | |
| サプライヤー | 台湾ユニオン (TU) | 台湾ユニオン (TU) | ACC | |
| 厚さ | 1.2±10% mm | 1.18-1.21mm | ACC | |
| 2.メッキ厚さ | 穴壁 | ≥25μm | 26.15μm | ACC |
| 外側銅 | 35μm | 37.85μm | ACC | |
| 内側銅 | 30μm | 31.15μm | ACC | |
| 3.ソルダマスク | 材質タイプ | TAIYO/ PSR-2000GT600D | PSR-2000GT600D | ACC |
| 色 | グリーン | グリーン | ACC | |
| 硬度 (鉛筆テスト) | ≥4H以上 | 5H | ACC | |
| S/M厚さ | ≥10μm | 19.55μm | ACC | |
| 位置 | 両面 | 両面 | ACC | |
| 4.部品マーク | 材質タイプ | TAIYO/ IJR-4000 MW300 | IJR-4000 MW300 | ACC |
| 色 | ホワイト | ホワイト | ACC | |
| 位置 | C/S, S/S | C/S, S/S | ACC | |
| 5.剥離可能ソルダマスク | 材質タイプ | |||
| 厚さ | ||||
| 位置 | ||||
| 6.識別 | ULマーク | はい | はい | ACC |
| 日付コード | WWYY | 0421 | ACC | |
| マーク位置 | ソルダ側 | ソルダ側 | ACC | |
| 7.表面仕上げ | 方法 | イマージョンゴールド | イマージョンゴールド | ACC |
| 錫厚さ | ||||
| ニッケル厚さ | 3-6μm | 5.27μm | ACC | |
| 金厚さ | 0.05μm | 0.065μm | ACC | |
| 8.規範性 | RoHS | 指令2015/863/EU | OK | ACC |
| REACH | 指令1907/2006 | OK | ACC | |
| 9.アニュラーリング | 最小線幅 (mil) | 6mil | 5.8mil | ACC |
| 最小間隔 (mil) | 5mil | 5.2mil | ACC | |
| 10.Vカット | 角度 | 30±5° | 30° | ACC |
| 残存厚さ | 0.4±0.1mm | 0.39mm | ACC | |
| 11.面取り | 角度 | |||
| 高さ | ||||
| 12.機能 | 電気テスト | 100%合格 | 100%合格 | ACC |
| 13.外観 | IPCクラスレベル | IPC-A-600J &6012D クラス2 | IPC-A-600J &6012D クラス2 | ACC |
| 目視検査 | IPC-A-600J &6012D クラス2 | IPC-A-600J &6012D クラス2 | ACC | |
| 反り・ねじれ | ≤0.7% | 0.32% | ACC | |
| 14.信頼性試験 | テープテスト | 剥がれなし | OK | ACC |
| 溶剤テスト | 剥がれなし | OK | ACC | |
| はんだ付け性試験 | 265 ±5℃ | OK | ACC | |
| 熱応力試験 | 288 ±5℃ | OK | ACC | |
| イオン汚染試験 | ≤1.56μg/cμm² | 0.58μg/cμm² | ACC |
当社の強み
ISO9001, ISO14001, IATF16949, ISO13485, UL認証;
16000μm²のワークショップ;
月間30000μm²の生産能力;
プロトタイプから大量生産まで対応可能
IPCクラス2 / IPCクラス3;
あらゆる層のHDI PCB;
納期厳守: >98%
顧客苦情率: <1%
当社のPCB能力 (2022年)
| パラメータ | 値 |
| 層数 | 1-32 |
| 基板材料 | RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210; RT/Duriod 5880; RT/Duriod 5870, RT/Duriod 6002, RT/Duroid 6010, RT/duroid 6035HTC; TMM4, TMM10, Kappa 438; TLF-35; RF-35TC, RF-60A, RF-60TC, RF-35A2, RF-45, RF-10, TRF-45; TLX-0, TLX-6, TLX-7, TLX-8; TLX-9, TLY-3, TLY-5; PTFE F4B (DK2.2 DK2.65 DK2.85 DK2.94, DK3.0, DK3.2, DK3.38, DK3.5, DK4.0, DK4.4, DK6.15, DK10.2); AD450, AD600, AD1000, TC350; Nelco N4000, N9350, N9240; FR-4 (高Tg S1000-2M, TU-872 SLK, TU-768, IT-180Aなど), FR-4高CTI>600V; ポリイミド, PET; メタルコアなど |
| 最大サイズ | フライングテスト: 900*600mm, フィクスチャテスト 460*380mm, テストなし 1100*600mm |
| 基板外形公差 | ±0.0059" (0.15mm) |
| PCB厚さ | 0.0157" - 0.3937" (0.40mm--10.00mm) |
| 厚さ公差(T≥0.8mm) | ±8% |
| 厚さ公差(t<0.8mm) | ±10% |
| 絶縁層厚さ | 0.00295" - 0.1969" (0.075mm--5.00mm) |
| 最小トラック | 0.003" (0.075mm) |
| 最小間隔 | 0.003" (0.075mm) |
| 外側銅厚さ | 35μm--420μm (1oz-12oz) |
| 内側銅厚さ | 17μm--350μm (0.5oz - 10oz) |
| ドリル穴(機械) | 0.0059" - 0.25" (0.15mm--6.35mm) |
| 完成穴(機械) | 0.0039"-0.248" (0.10mm--6.30mm) |
| 直径公差(機械) | 0.00295" (0.075mm) |
| レジストレーション (機械) | 0.00197" (0.05mm) |
| アスペクト比 | 12:1 |
| ソルダマスクタイプ | LPI |
| 最小ソルダマスクブリッジ | 0.00315" (0.08mm) |
| 最小ソルダマスククリアランス | 0.00197" (0.05mm) |
| ビアプラグ直径 | 0.0098" - 0.0236" (0.25mm--0.60mm) |
| インピーダンス制御公差 | ±10% |
| 表面仕上げ | HASL,HASL LF,ENIG,Imm Tin,Imm Ag, OSP, Gold Finger |
