TP440 高周波熱可塑性PPO/セラミックラミネート＆カスタム2層基板ソリューション



1. TP440の概要

TP440は、泰州王陵断熱材工場が製造するユニークな高周波熱可塑性ラミネートです。誘電体層は、ガラス繊維布による補強なしに、セラミックフィラーとポリフェニレンオキシド（PPO）樹脂で構成されています。セラミック対PPO樹脂の比率を変化させることで、精密な誘電率調整を可能にする特殊な製造プロセスを通じて製造されています。



セラミック基板やガラス繊維強化PTFE材料とは異なり、TP440は、高い電気的性能、優れた機械加工性、およびコスト効率の高い加工という卓越した組み合わせを提供します。3つの構成で利用可能です。



バリアント	説明
TP	銅なし（銅なし）の滑らかな表面素材

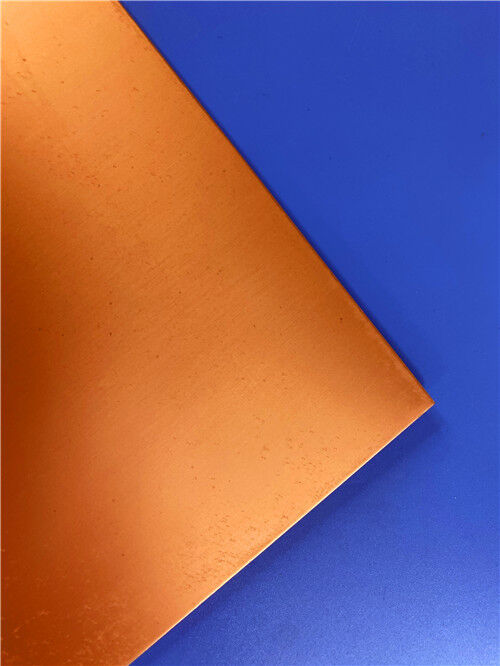

TP-1	片面銅張り
TP-2	両面銅張り



TP440は、特に10 GHzで誘電率4.4 ± 0.09を特徴としており、中程度の誘電率、超低損失、および優れた低温性能を必要とするアプリケーションに最適です。



2. 主要技術仕様（TP440）

特性	試験条件	単位	TP440値
誘電率 @ 10 GHz	10 GHz	—	4.4 ± 0.09
誘電率許容差	—	—	±2%
損失正接 @ 10 GHz	10 GHz	—	0.001
誘電率の温度係数	-55℃～+150℃	ppm/℃	-50
剥離強度（1オンス、通常）	1オンス、通常状態	N/mm	>0.6
剥離強度（1オンス、湿熱後）	1オンス、湿熱後	N/mm	>0.4
体積抵抗率	通常状態、500V	MΩ・cm	>1×10⁹
表面抵抗率	通常状態、500V	MΩ	>1×10⁷
CTE – X軸	-55℃～+150℃	ppm/℃	60
CTE – Y軸	-55℃～+150℃	ppm/℃	60
CTE – Z軸	-55℃～+150℃	ppm/℃	70
吸湿率	20±2℃、24時間	%	≤0.01
密度	室温	g/cm³	1.89
熱伝導率	Z方向	W/(m・K)	0.44
長期動作温度	—	℃	-100～+150
材料組成	—	—	PPO + セラミック + ED銅箔





3. 特長と利点

TP440は、高周波および特殊アプリケーションにユニークな利点の組み合わせを提供します。





特徴	説明
広いDk範囲（3～25）	カスタム可能な誘電率が利用可能。一般的な値には、3.0、4.4、6.0、6.15、9.2、9.6、10.2、11、16、20が含まれます。
超低損失正接	0.0010 @ 10 GHz – 優れた信号整合性
ガラス繊維補強なし	ガラス繊維効果を排除し、異方性を最小限に抑えます。
広い動作温度範囲	-100℃～+150℃ – 優れた低温性能
耐放射線性・低アウトガス性	宇宙・航空宇宙用途に適しています
優れた機械加工性	ドリル加工、旋削、研削、せん断、エッチングが可能 – セラミック基板よりも優れています
厚さオプション	最小0.5 mm。様々な厚さが利用可能で、カスタマイズ可能です。
ED銅箔	標準的な銅箔の厚さ：0.018 mmおよび0.035 mm





優れた電気的性能：ガラス繊維布がないため異方性効果がなく、すべての方向で一貫した電気的性能が得られます。超低損失正接（10 GHzで0.0010）により、信号損失が最小限に抑えられます。



卓越した低温性能：長期動作温度が-100℃まで低いため、TP440は他の材料が故障する可能性のある航空宇宙、ミサイル搭載、極低温アプリケーションに最適です。



汎用性の高い誘電率：回路要件に応じて3から25までの誘電率を選択でき、比類のない設計柔軟性を提供します。



優れた機械加工性：セラミック基板とは異なり、TP440は標準的な方法（ドリル加工、旋削、研削、せん断、エッチング）で容易に機械加工でき、製造コストとリードタイムを大幅に削減できます。



信頼性の高い銅接着性：銅箔と誘電体の間の接着性は、真空蒸着コーティングを施したセラミック基板よりも信頼性が高く、長期的な信頼性を保証します。



低吸湿率（≤0.01%）：湿潤環境での優れた安定性 – 業界最低水準です。



耐放射線性・低アウトガス性：宇宙搭載および防衛用途に適しています。



コスト効率：セラミック基板と比較して、高い歩留まり率と大幅に低い加工コスト。





重要な加工上の考慮事項

TP440は熱可塑性材料であり、特定の加工要件があります。

考慮事項	詳細
最高温度	260℃の熱衝撃試験には不向き。フローはんだ付けはできません。
推奨はんだ付け	定温はんだごてによる手はんだ
リフローはんだ付け	一般的に推奨されません。試みる場合は、最高温度を200℃以上にしないでください。
多層加工	一般的に推奨されません。必要な場合は、低温接着シートを使用し、実現可能性を十分に評価してください。
高温の影響	180℃を超えると、材料が変形したり、銅箔が剥がれたり、電気的性能が著しく変化したりする可能性があります。

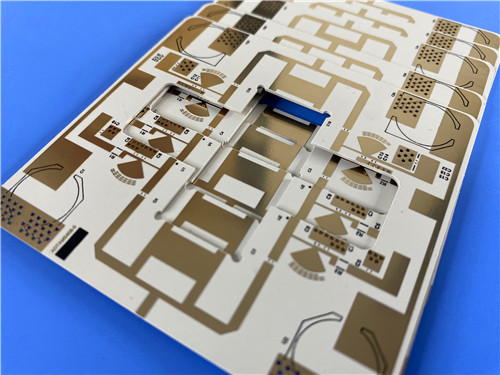

4. TP440上のカスタム2層基板ソリューション

TP440のユニークな特性を活用し、以下の精密設計の2層リジッド基板ソリューションを提供します。この設計は、航空宇宙、ミサイル搭載、GPSアンテナ、およびその他の優れた低温性能と優れた機械加工性を必要とする高信頼性アプリケーションに最適です。





基板構造詳細

パラメータ	仕様
ベース材料	王陵TP440（ED銅）
層数	2
完成基板サイズ	45.63 mm × 97.01 mm (±0.15 mm)
完成基板厚さ	1.6 mm
最小トレース/スペース	5 / 8ミル
最小穴径	0.3 mm（スルーホールのみ。ブラインドビアなし）
外層銅重量	1オンス（35 µm）
ビアめっき厚さ	20 µm
表面仕上げ	浸金（ENIG）
上面シルクスクリーン	黒
下面シルクスクリーン	なし
上面ソルダマスク	なし
下面ソルダマスク	なし
電気試験	出荷前に100%
受入品質基準	IPC-Class-2
アートワークフォーマット	ガーバーRS-274-X
グローバルな入手可能性	世界中に出荷





設計・製造のハイライト



最適化された厚さ：1.5 mm誘電体コアは、優れた機械的剛性と寸法安定性を提供し、堅牢な構造サポートを必要とするアプリケーションに最適です。



中程度のDk設計：Dk 4.4±0.09



この基板は、中程度の誘電率と低損失を必要とする幅広いRFおよびマイクロ波回路にバランスの取れたソリューションを提供します。



超低損失性能：10 GHzでの損失正接0.0010により、挿入損失が最小限に抑えられ、優れた信号整合性が保証されます。



ファインフィーチャー能力：5/8ミルトレース/スペースおよび0.3 mmマイクロビアをサポートし、高密度高周波回路レイアウトを可能にします。ソルダマスクなし：浸金仕上げのベア銅表面



は、高周波設計に最適な信号整合性を提供し、寄生効果を最小限に抑えます。



上面の黒色シルクスクリーン：アセンブリおよび検査のための明確な部品識別。



浸金表面仕上げ：平坦で酸化しにくく、はんだ付け性に優れた表面を提供し、優れたワイヤボンディング能力と信頼性を備えています。優れたPTH信頼性：20 µmビアめっき



により、基板は信頼性の高いめっきスルーホール整合性を提供します。卓越した低温性能：TP440の動作温度範囲は-100℃まで拡張されており、この基板は極低温環境に最適です。優れた機械加工性：ボードは標準的な方法で容易に機械加工でき、精密な製造とコスト効率の高い生産を保証します。



厳格な品質管理：すべてのボードは100%電気試験を受け、IPC-Class-2規格に準拠して製造されており、一貫した品質と性能を保証します。



重要な加工ガイドラインTP440は熱可塑性材料であるため、アセンブリおよび使用時には以下のガイドラインを遵守してください。はんだ付け：定温はんだごてによる手はんだを推奨します。フローはんだ付けは使用しないでください。リフローはんだ付け：一般的に推奨されません。必要な場合は、最高温度を200℃以上にしないでください。熱試験：260℃の熱衝撃試験には不向きです。





動作温度：長期使用範囲は-100℃～+150℃です。180℃を超えると、変形、銅箔の剥がれ、または電気的性能の変化を引き起こす可能性があります。

多層加工：一般的に推奨されません。特定の要件については、エンジニアリングチームにご相談ください。



5. 一般的なアプリケーション



GPSアンテナ



ミサイル搭載電子機器



ヒューズシステム



小型化アンテナ





北斗ナビゲーションシステム

航空宇宙機器

レーダーシステム

高周波テストフィクスチャ

6. 結論

カスタム高周波基板の専門サプライヤーとして、当社は王陵TP440のユニークな特性（優れた低温性能、優れた機械加工性、超低損失を備えた高性能熱可塑性

PPO/セラミックラミネート

）と当社の精密製造能力を組み合わせ、世界クラスの基板ソリューションを提供します。当社の

2層





製品は、TP440の中程度の誘電率（4.4）、超低損失（10 GHzで0.0010）、卓越した

低温範囲（-100℃～+150℃）、および優れた機械加工性を最大限に活用し、最も要求の厳しい航空宇宙、防衛、およびGPSアプリケーションの最適な性能と信頼性を保証します。GPSアンテナ、ミサイル搭載電子機器、ヒューズシステム、または小型化アンテナの開発に関わらず、当社のエンジニアリングチームがお客様のプロジェクトをサポートいたします。技術コンサルテーション、サンプル、または大量注文については、今すぐお問い合わせください。高周波イノベーションにおける信頼できるパートナーとなることを楽しみにしています。
