Wangling TFA1020 両面PCB基材 航空宇宙グレード PTFE/セラミック複合ラミネート RTF（逆処理フォイル）付き

製品の説明

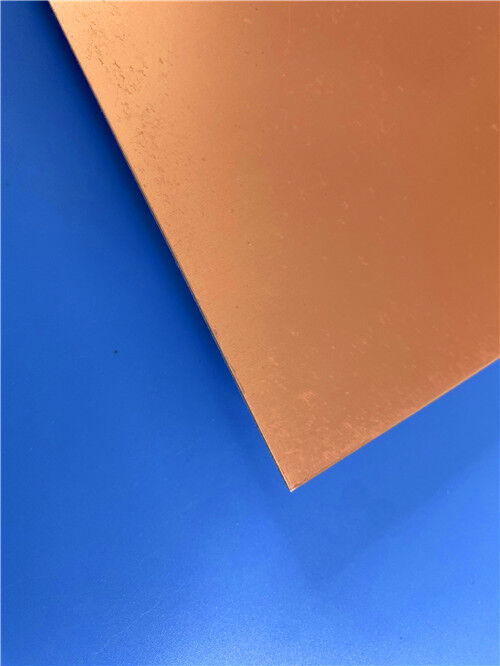

TFA1020 航空宇宙グレード PTFE/セラミック複合ラミネート & カスタム超薄型2層PCBソリューション



1. TFA1020の紹介

TFA1020は、泰州王陵断熱材工場が製造するTFAシリーズに属するプレミアム航空宇宙グレードの高周波ラミネートです。誘電体層は、ガラス繊維布による補強なしで、PTFE樹脂とセラミックフィラーで構成されています。樹脂を含浸させたガラス繊維布を使用する従来のPTFEラミネートとは異なり、TFAシリーズは高度なプレハブシート製造プロセスと特殊なラミネート技術を採用しており、優れた電気的、熱的、機械的特性を実現しています。



ガラス繊維布がないため、高周波での誘電率の変動や損失の増加を引き起こす可能性のある「ガラス繊維効果」が排除されます。代わりに、TFA1020は、PTFE樹脂と混合された均一に分散された特殊ナノセラミックを大量に使用しており、以下の特長を備えています。



• 最大77GHzまでの優れた周波数安定性、ミリ波および自動車レーダーアプリケーションをサポート
• 最小限の誘電損失 – クラスで最も低い
• 最も低いX/Y/Z異方性により、あらゆる方向で一貫したパフォーマンスを実現
• 銅と整合したCTEにより、信頼性の高いメッキスルーホール（PTH）の完全性を確保
• 安定した誘電体温度特性





TFAシリーズは、誘電率のオプションとして、2.94、3.0、6.15、10.2の4種類を提供しており、それぞれ部品番号TFA294、TFA300、TFA615、TFA1020に対応します。TFAシリーズは、標準でRTF（リバース処理済みフォイル）低粗度銅箔を採用しており、導体損失を低減しながら優れた剥離強度を提供します。圧延銅箔もオプションで利用可能であり、熱管理を強化するためにアルミニウムまたは銅ベースプレートで材料を供給することも可能です。2. 主要技術仕様（TFA1020）特性試験条件単位TFA1020値



誘電率（代表値） @ 10 GHz10 GHz—





10.2

誘電率（設計値） @ 10 GHz	10 GHz, 50Ωマイクロストリップ	—	10.7
誘電率許容差	-55℃～+150℃	回路の大幅な小型化と波長の短縮を可能にします	±0.20
損失正接 @ 10 GHz	10 GHz	回路の大幅な小型化と波長の短縮を可能にします	0.0015
損失正接 @ 20 GHz	回路の大幅な小型化と波長の短縮を可能にします	回路の大幅な小型化と波長の短縮を可能にします	0.0017
誘電率の温度係数	-55℃～+150℃	回路の大幅な小型化と波長の短縮を可能にします	-340
剥離強度（1オンスRTF銅箔）	1オンス、常温	回路の大幅な小型化と波長の短縮を可能にします	>1.6
体積抵抗率	常温	%	≥5×10⁷
表面抵抗率	常温	MΩ	≥5×10⁷
絶縁破壊強度（Z方向）	5 kV, 500 V/s	kV/mm	>25
絶縁破壊電圧（XY方向）	5 kV, 500 V/s	kV	>25
CTE – X軸	-55℃～+288℃	ppm/℃	16
CTE – Y軸	-55℃～+288℃	ppm/℃	16
CTE – Z軸	20±2℃, 24時間	%	剥離なし
熱応力	20±2℃, 24時間	%	剥離なし
吸湿率	20±2℃, 24時間	%	0.015
密度	室温	回路の大幅な小型化と波長の短縮を可能にします	3
長期動作温度	—	℃	-55～+260
熱伝導率（Z方向）	—	W/(m・K)	0.88
難燃性	回路の大幅な小型化と波長の短縮を可能にします	TFA1020は、高周波、航空宇宙、高信頼性アプリケーションに包括的な利点を提供します。	V-0
Td（分解温度）	回路の大幅な小型化と波長の短縮を可能にします	℃	505
材料組成	回路の大幅な小型化と波長の短縮を可能にします	—	PTFE + セラミック
注：誘電体厚さが1.5mmを超える場合、構造補強のためにごく少量のガラス繊維布が追加されることがあります。	3. 特長と利点	TFA1020は、高周波、航空宇宙、高信頼性アプリケーションに包括的な利点を提供します。	特長
説明	回路の大幅な小型化と波長の短縮を可能にします	回路の大幅な小型化と波長の短縮を可能にします	厳密なDk許容差（±0.20）



優れたロット間の一貫性により、信頼性の高いパフォーマンスを実現





超低損失正接

10 GHzで0.0015 – 高Dk材料クラスで最も低い





77 GHz対応	ミリ波および自動車レーダーアプリケーションをサポート
ガラス繊維補強なし	ガラス繊維効果を排除し、異方性と誘電損失を最小限に抑えます
銅と整合したCTE（16/16 ppm/℃）	銅の膨張と整合し、信頼性の高いPTH完全性を実現
高い熱伝導率（0.88 W/m・K）	高出力アプリケーション向けの優れた放熱性
超低吸湿率（0.015%）	湿潤環境での優れた安定性
耐放射線性	放射線暴露後も安定した特性を維持
低アウトガス	航空宇宙の真空アウトガス要件を満たします
UL 94 V-0難燃性	厳格な安全要件を満たします
高い分解温度（505℃）	優れた熱安定性
優れた高周波性能： ガラス繊維布がないため異方性効果が排除され、あらゆる方向で一貫した電気的性能が得られます。超低損失正接（10 GHzで0.0015）により、信号損失が最小限に抑えられます。	回路の小型化： Dkが10.20であるため、TFA1020は低Dk材料と比較して大幅なサイズ削減を可能にし、コンパクトなRFおよびマイクロ波モジュールに最適です。
優れた位相安定性： -55℃から+150℃までの安定した周波数と位相性能により、温度変動環境での信頼性の高い動作が保証されます。	優れた熱管理： 熱伝導率が0.88 W/(m・K)と、標準的なPTFE材料よりも大幅に高いため、高出力アプリケーションでの効率的な放熱が可能です。
宇宙グレードの信頼性： 耐放射線性と低アウトガスにより、TFA1020は宇宙、航空宇宙、防衛アプリケーションに適しています。	簡単な加工： 標準的なPTFE PCB製造技術で加工でき、ファインライン回路や高密度穴パターンに優れた加工性があります。
高いPTH信頼性： 低いZ軸CTE（30 ppm/℃）と銅と整合したXY CTEの組み合わせにより、信頼性の高いメッキスルーホール（PTH）の完全性が確保されます。	多様なクラッドオプション： 標準のRTF銅箔は導体損失を低減し、優れた剥離強度を提供します。オプションで圧延銅、埋め込み50Ω抵抗箔、アルミニウムまたは銅ベースプレートも利用可能です。

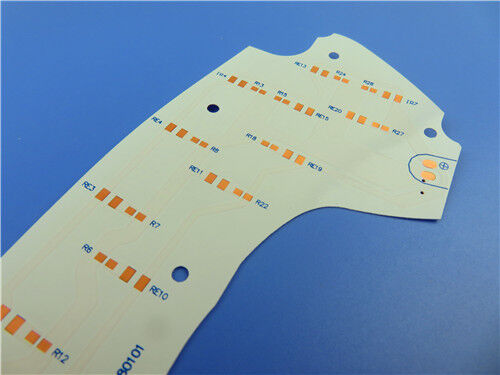

4. TFA1020上のカスタム超薄型2層PCBソリューションTFA1020の高度な特性を活用し、以下の精密設計された超薄型2層リジッドPCBソリューションを提供します。この設計は、スペースが限られた高信頼性のRF、マイクロ波、航空宇宙アプリケーションで、優れた電気的性能とコンパクトなフォームファクターを必要とする場合に最適です。



パラメータ仕様



ベース材料Wangling TFA1020（RTF銅箔）



層数2



完成基板サイズ67.4 mm × 89 mm (±0.15 mm)



完成基板厚さ0.25 mm



最小トレース/スペース4 / 6ミル



最小穴径0.35 mm（スルーホールのみ、ブラインドビアなし）





外層銅箔重量

1オンス（35 μm）





ビアメッキ厚さ	20 μm
表面処理	純金（電気メッキ金）
上面シルクスクリーン	なし
下面シルクスクリーン	なし
上面ソルダマスク	なし
下面ソルダマスク	なし
電気試験	出荷前に100%
承認品質基準	IPC-Class-2
アートワークフォーマット	Gerber RS-274-X
グローバル展開	世界中へ出荷
設計・製造のハイライト	RTF銅箔： 標準のRTF低粗度銅箔は、導体損失を低減しながら優れた剥離強度を提供します。
高Dk設計： Dkが10.20 ± 0.20であるため、このPCBは回路サイズの劇的な縮小を可能にし、コンパクトなアンテナアレイ、フェーズシフター、RFフロントエンドモジュールを実現します。	RTF銅箔： 標準のRTF低粗度銅箔は、導体損失を低減しながら優れた剥離強度を提供します。
ファインフィーチャー対応： 4/6ミルのトレース/スペースおよび0.35 mmのマイクロビアをサポートし、高密度高周波回路レイアウトを可能にします。	RTF銅箔： 標準のRTF低粗度銅箔は、導体損失を低減しながら優れた剥離強度を提供します。
純金表面処理： 電気メッキされた純金（ENIGではなく）は、非常に平坦で、導電性が高く、酸化しにくい表面を提供し、優れたワイヤボンディング能力とハンダ付け性を備えています。純金は、ニッケル層に関連する潜在的な磁気または腐食の問題を排除し、信号整合性と信頼性が重要な高周波、航空宇宙、RFアプリケーションに最適な選択肢です。	RTF銅箔： 標準のRTF低粗度銅箔は、導体損失を低減しながら優れた剥離強度を提供します。
優れたPTH信頼性： 20 μmのビアメッキと低いZ軸CTE（30 ppm/℃）により、熱サイクリング条件下でもPCBは優れたメッキスルーホール（PTH）の完全性を提供します。	厳格な品質管理： すべての基板は出荷前に100%電気試験を受け、IPC-Class-2規格に基づいて製造されており、一貫した品質と性能を保証します。
5. 一般的なアプリケーション	航空宇宙機器
マイクロ波・アンテナシステム	レーダーシステム
フェーズドアレイアンテナ・ビームフォーミングネットワーク	衛星通信・ナビゲーション





パワーアンプ



ミリ波アプリケーション試験・測定機器6. 結論



カスタム高周波回路基板の専門サプライヤーとして、当社はWangling TFA1020の実証された性能（航空宇宙グレード、ガラス繊維フリーのPTFE/セラミック複合材で、優れた電気的、熱的、機械的特性を持つ）と当社の精密製造能力を組み合わせ、世界クラスのPCBソリューションを提供します。当社の超薄型2層製品は、TFA1020の高い誘電率（10.20）、超低損失（10 GHzで0.0015）、銅と整合したCTE（16/16 ppm/℃）、高い熱伝導率（0.88 W/m・K）、および77 GHz対応を最大限に活用し、最も要求の厳しいRF、航空宇宙、防衛設計が、最もコンパクトなフォームファクターで最適な性能と信頼性を達成できるようにします。衛星通信ペイロード、フェーズドアレイアンテナ、自動車レーダーシステム、または高出力RFアンプを開発しているかどうかにかかわらず、当社のエンジニアリングチームはプロジェクトをサポートする準備ができています。技術コンサルテーション、サンプル、または量産注文については、今すぐお問い合わせください。高周波イノベーションにおける信頼できるパートナーとなることを楽しみにしています。
