| MOQ: | 1 |
| 価格: | USD 2.99-9.99 PER PIECE |
| 標準パッケージ: | 真空 |
| 配達期間: | 10仕事日 |
| 決済方法: | T/T、ウェスタン・ユニオン |
| 供給能力: | 1ヶ月あたりの45000部分 |

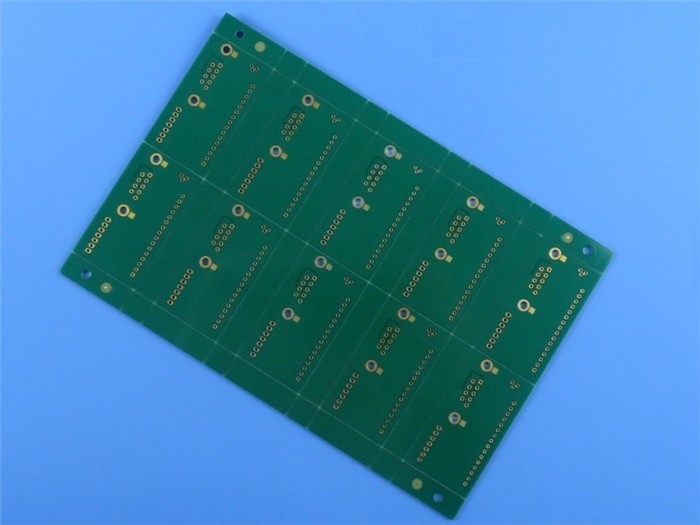

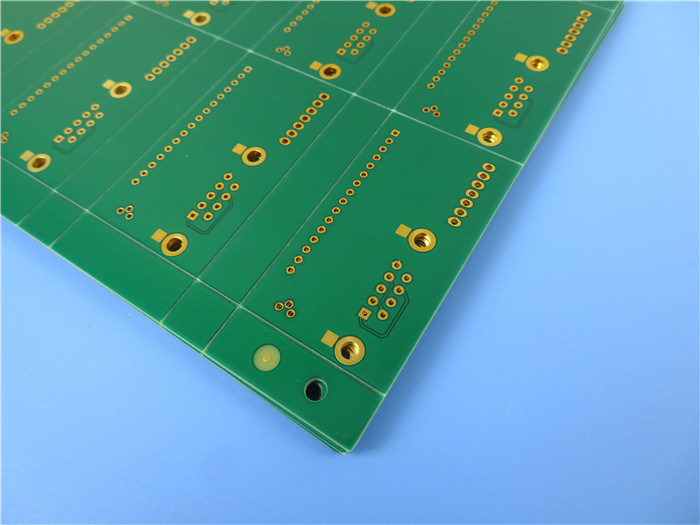

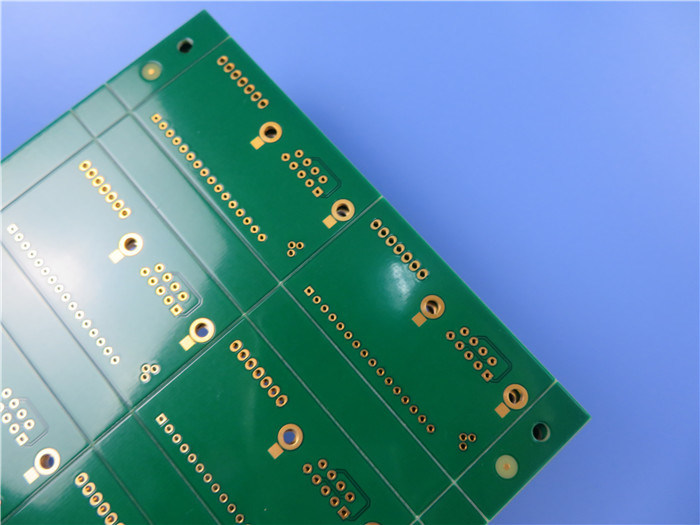

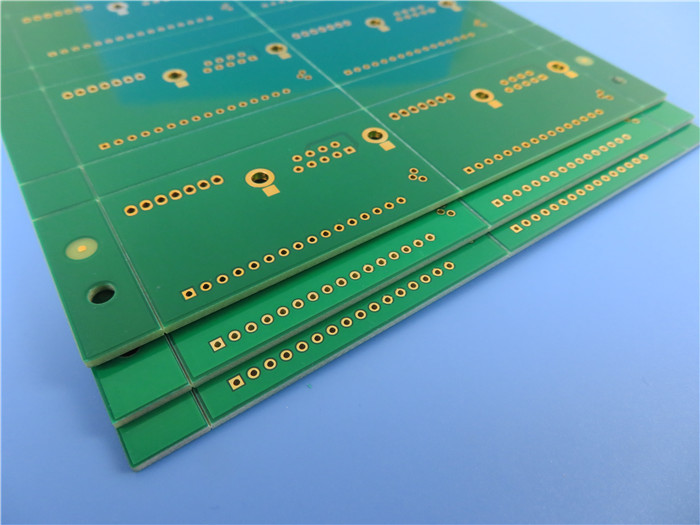

液浸の金の倍高温PCBとのIT-180ATCでなされた高いTgのプリント基板は味方した
（プリント基板は顧客用プロダクト、映像であり示されている変数は参照のためちょうどである）
短い導入

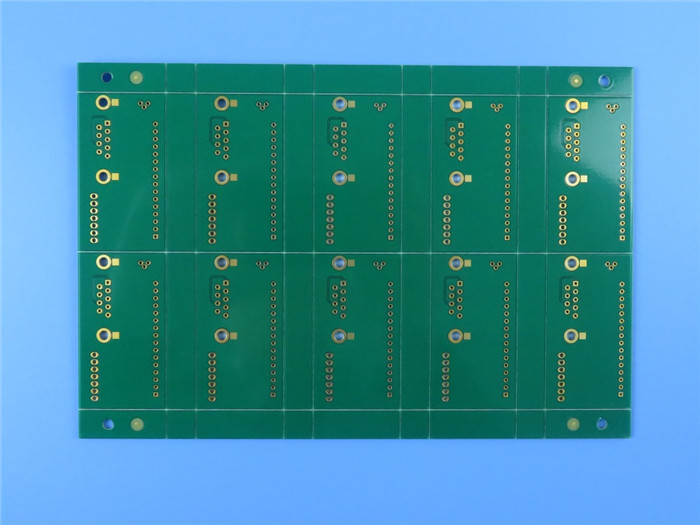

これはタイプの標準的な倍高温PCB味方したITEQのIT-180ATCの積層物で造られるである。配列でパネルをはめられる10枚の板がある。それらはパッドの液浸の金および基質のための緑のはんだのマスクの保護と塗る2oz銅と厚い1.6mmである。25部分は郵送物のために真空パックである。
適用
自動車（機関室ECU）
バックプレーン
データ記憶
サーバーおよびネットワーキング
テレコミュニケーション
PCB変数
| 項目 | 記述 | 条件 | 実際 | 結果 |
| 1. 積層物 | 物質的なタイプ | FR-4 IT-180ATC | FR-4 IT-180ATC | ACC |
| Tg | 170℃ | 170℃ | ACC | |
| 製造者 | ITEQ | ITEQ | ACC | |
| 厚さ | 1.6±10% mm | 1.63-1.68mm | ACC | |
| 2.Plating厚さ | 穴の壁 | ≥25µm | 26.51µm | ACC |
| 外の銅 | 35µm | 41.09µm | ACC | |
| 内部の銅 | ||||
| 3.Solderマスク | 物質的なタイプ | TAIYO/PSR-2000GT600D | TAIYO/PSR-2000GT600D | ACC |
| 色 | 緑 | 緑 | ACC | |
| 剛性率（鉛筆テスト） | ≥4Hまたはそれ以上に | 5H | ACC | |
| S/Mの厚さ | ≥10 µm | 20.11µm | ACC | |
| 位置 | 両側 | 両側 | ACC | |
| 4. 構成の印 | 物質的なタイプ | TAIYO/IJR-4000 MW300 | IJR-4000 MW300 | ACC |
| 色 | 白い | 白い | ACC | |
| 位置 | C/S | C/S | ACC | |
| 5. Peelableのはんだのマスク | 物質的なタイプ | |||
| 厚さ | ||||
| 位置 | ||||
| 6. 同一証明 | ULの印 | 肯定 | 肯定 | ACC |
| 日付コード | WWYY | 2121 | ACC | |
| 印の位置 | はんだの側面 | はんだの側面 | ACC | |
| 7. 表面の終わり | 方法 | 液浸の金 | 液浸の金 | ACC |
| 錫の厚さ | ||||
| ニッケルの厚さ | 3-6µm | 4.06µm | ACC | |
| 金の厚さ | 0.05µm | 0.056µm | ACC | |
| 8. Normativeness | RoHS | 指導的な2015/863/EU | わかりました | ACC |
| 範囲 | 指令1907年の/2006 | わかりました | ACC | |
| 9.Annularリング | Min.線幅（ミル） | 5mil | 4.8mil | ACC |
| Min. Spacing （ミル） | 5mil | 5.2mil | ACC | |
| 10.V溝 | 角度 | 30º | 30º | ACC |
| 残りの厚さ | 0.4±0.1mm | 0.43mm | ACC | |
| 11. 斜角が付くこと | 角度 | |||
| 高さ | ||||
| 12. 機能 | 電気テスト | 100%のパス | 100%のパス | ACC |
| 13. 出現 | IPCのクラスのレベル | IPC-A-600J &6012Dのクラス2 | IPC-A-600J &6012Dのクラス2 | ACC |
| 目視検差 | IPC-A-600J &6012Dのクラス2 | IPC-A-600J &6012Dのクラス2 | ACC | |
| ゆがみおよびねじれ | ≦0.7% | 0.21% | ACC | |
| 14. 信頼度試験 | テープ テスト | 皮無し | わかりました | ACC |
| 支払能力があるテスト | 皮無し | わかりました | ACC | |
| Solderabilityテスト | 265 ±5℃ | わかりました | ACC | |
| 熱耐久度テスト | 288 ±5℃ | わかりました | ACC | |
| イオンの汚染テスト | ≦ 1.56 µg/c㎡ | 0.56µg/c㎡ | ACC |
穴径の測定（単位:mm）、許容:PTH±0.075;NPTH±0.05
| 穴コード | PTH | 要求される | 実際の価値 | 結果 | |||
| 1 | Y | 0.400 | 0.400 | 0.425 | 0.425 | 0.400 | ACC |
| 2 | Y | 0.450 | 0.450 | 0.500 | 0.475 | 0.450 | ACC |
| 3 | Y | 0.600 | 0.600 | 0.650 | 0.625 | 0.600 | ACC |
| 4 | Y | 0.725 | 0.750 | 0.775 | 0.775 | 0.750 | ACC |
| 5 | Y | 0.850 | 0.850 | 0.825 | 0.850 | 0.825 | ACC |
|
|
