High Tg Printed Circuit Board (PCB) Made on S1000-2M With Immersion Gold and 90 Ohm Impedance Control
High Tg Printed Circuit Board (PCB) Made on S1000-2M With Immersion Gold and 90 Ohm Impedance Control High Tg Printed Circuit Board (PCB) Made on S1000-2M With Immersion Gold and 90 Ohm Impedance Control High Tg Printed Circuit Board (PCB) Made on S1000-2M With Immersion Gold and 90 Ohm Impedance Control High Tg Printed Circuit Board (PCB) Made on S1000-2M With Immersion Gold and 90 Ohm Impedance Control High Tg Printed Circuit Board (PCB) Made on S1000-2M With Immersion Gold and 90 Ohm Impedance Control
接触

高いTgのプリント基板（PCB）は液浸の金および90オームのインピーダンス制御を用いるS1000-2Mで作った

最小注文数量 : 1 価格 : USD 2.99-9.99 PER PIECE
パッケージの詳細 : 真空 受渡し時間 : 10仕事日
支払条件 : T/T、ウェスタン・ユニオン 供給の能力 : 1ヶ月あたりの45000部分
起源の場所: 中国 ブランド名: Bicheng Technologies Limited
証明: UL モデル番号: BIC-505-V0.45

詳細情報
レイヤー数: 6 ガラスエポキシ: S1000-2M
最終ホイル: 1.5 oz PCBの最終的な高さ: 1.6 mm ±10%
表面仕上げ: HASL LF はんだマスクの色: 緑
構成の伝説の色: 白 テスト: 100％の電気試験事前発送

製品の説明

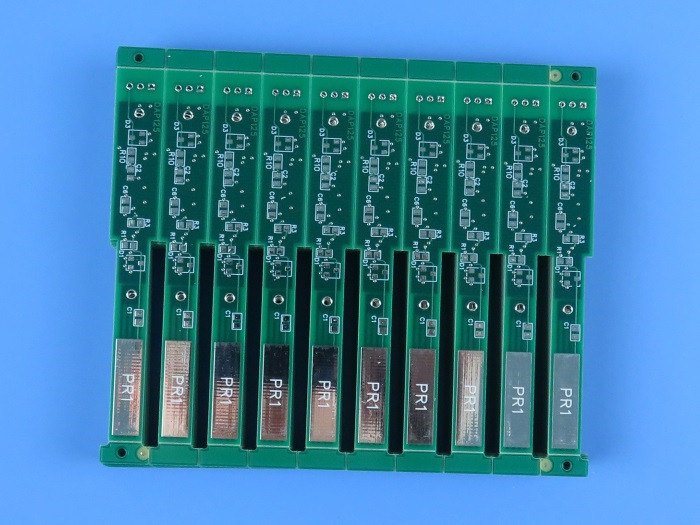

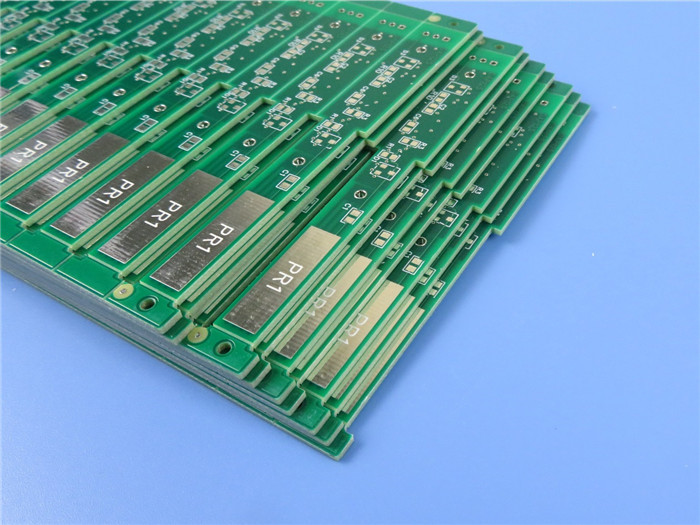

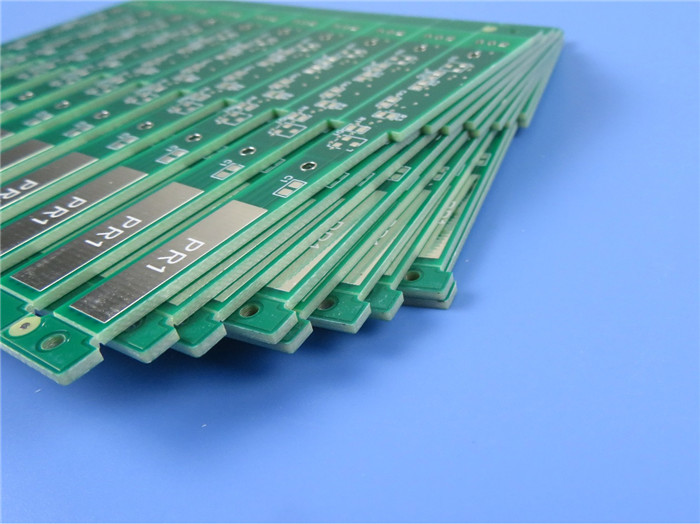

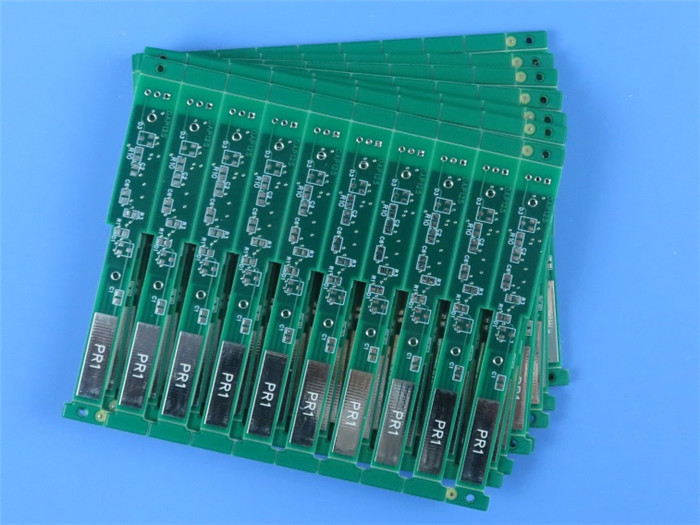

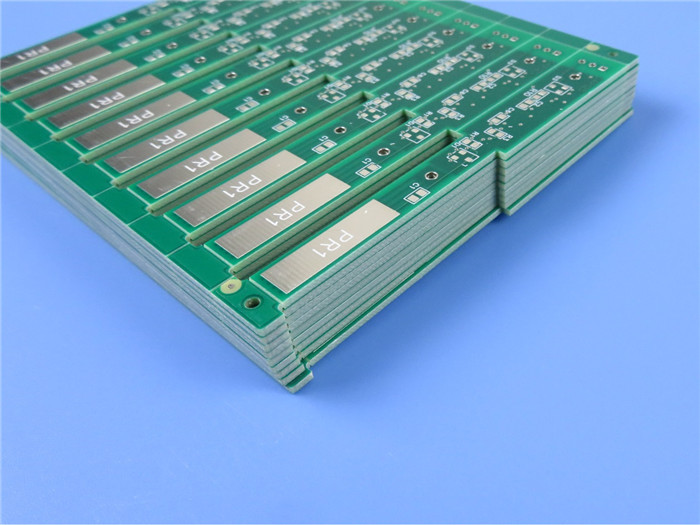

高Tgプリント基板（PCB） S1000-2M製、イマージョンゴールドおよび90オームインピーダンス制御

（プリント基板はカスタムメイド製品であり、表示されている画像とパラメータは参考用です）





概要

これは、レイヤー3で6mil/7mil、6mil/10mil、レイヤー4で7mil/7milおよび6mil/7milのトレース/ギャップで差動インピーダンスを持つ高Tg PCBの一種です。高性能で低CTEのFR-4 S1000-2Mで製造されています。各レイヤーに1オンス銅の6層基板で、ホットエアレベラー（HASL）と緑色のソルダマスクでコーティングされています。Vカット付きの個別の基板で供給されます。25枚の基板が梱包されて出荷されます。





用途

コンピュータ

通信

車載エレクトロニクスなど



高いTgのプリント基板（PCB）は液浸の金および90オームのインピーダンス制御を用いるS1000-2Mで作った



PCBパラメータ

項目 説明 要求仕様 実測値 6.000
1. ラミネート 材質タイプ FR-4 S1000-2M FR-4 S1000-2M
Tg 170℃ 170℃
サプライヤー SHENGYI SHENGYI
厚さ 1.6±10% mm 1.63-1.68mm
2.メッキ厚さ 穴壁 ≥25μm 30.17μm
外層銅 35μm 41.09μm
内層銅 30μm 33.69μm
3.ソルダマスク 材質タイプ TAIYO/ PSR-2000GT600D TAIYO/ PSR-2000GT600D
色 緑 緑
硬度（鉛筆硬度試験） ≥4H以上 5H
S/M厚さ ≥10 μm 20.11μm
位置 両面 両面
4.部品マーク 材質タイプ TAIYO/ IJR-4000 MW300 IJR-4000 MW300
色 白 白
位置 C/S C/S
5.剥離可能ソルダマスク 材質タイプ
厚さ
位置
6.識別 ULマーク はい はい
日付コード WWYY 0421
マーク位置 ソルダ側 ソルダ側
7.表面処理 方法 HASL鉛フリー HASL鉛フリー
錫厚さ 3-6μm 4.06μm
ニッケル厚さ
金厚さ
8.規範性 RoHS 指令2015/863/EU OK
REACH 指令1907/2006 OK
9.アニュラーリング 最小線幅（mil） 6mil 5.8mil
最小間隔（mil） 5mil 5.2mil
10.Vカット 角度
残存厚さ
11.面取り 角度
高さ
12.機能 電気テスト 100%合格 100%合格
13.外観 IPCクラスレベル IPC-A-600J &6012D クラス2 IPC-A-600J &6012D クラス2
目視検査 IPC-A-600J &6012D クラス2 IPC-A-600J &6012D クラス2
反り・ねじれ ≤0.7% 0.21%
14.信頼性試験 テープテスト 剥がれなし OK
溶剤テスト 剥がれなし OK
はんだ付け性試験 265 ±5℃ OK
熱応力試験 288 ±5℃ OK
イオン汚染試験 ≤1.56μg/c㎡0.56μg/c㎡穴コード 穴径測定（単位：mm）、公差：PTH±0.075、NPTH±0.05穴コード




要求仕様

実測値 結果 1 Y 6.000
90.00 0.7*2.61 Y Y 2 2 Y
0.500 0.7*2.61 0.525 0.525 ACC Y Y
0.7*2.4 0.7*2.61 Y Y ACC 4 Y
0.625 0.7*2.61 5 5 Y 5 Y
0.725 0.7*2.61 Y Y Y 6 Y
0.925 0.7*2.61 Y 0.900 Y Y Y
1.000 0.7*2.61 N N ACC 8 N
1.050 1.050 Y Y Y 9 Y
1.300 0.7*2.61 ACC ACC ACC Y Y
1.350 0.7*2.61 11 11 Y 11 Y
1.575 0.7*2.61 Y Y 12 12 Y
1.650 0.7*2.61 1.675 1.675 1.725 Y Y
1.700 0.7*2.61 1.725 1.725 ACC Y Y
3.250 0.7*2.61 Y Y Y 15 Y
3.450 0.7*2.61 Y Y ACC 16 Y
0.7*259 0.7*2.61 0.69*2.6 0.7*2.59 ACC インピーダンス試験レポート サンプル番号






線幅

（mil）±10% 線間隔 （mil）±10%実測値結果 許容差実測値結果 シングルエンド 差動 1 L3 6.000
7.000 V
90.00 ±10% 90.76 ACC   V
±10% 90.76 ACC   7.000 V
±10% ACC ACC   V
±10% 90.76 ACC
