| MOQ: | 1 |
| 価格: | USD 9.99-99.99 per piece |
| 標準パッケージ: | 真空 |
| 配達期間: | 10仕事日 |
| 決済方法: | T/T、Paypal |
| 供給能力: | 1ヶ月あたりの45000部分 |

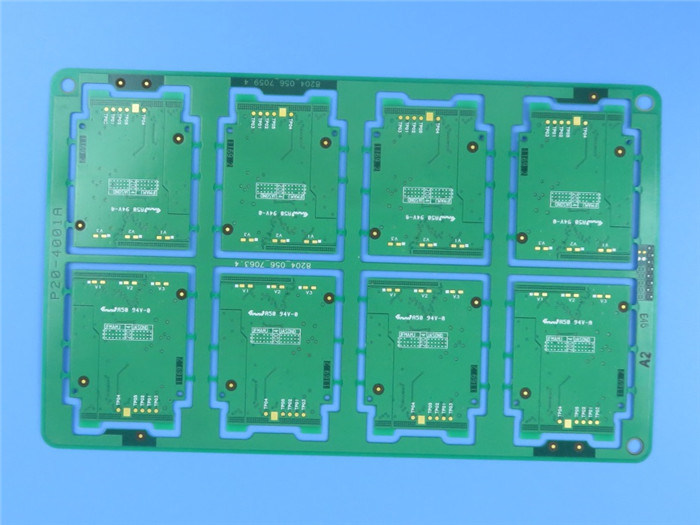

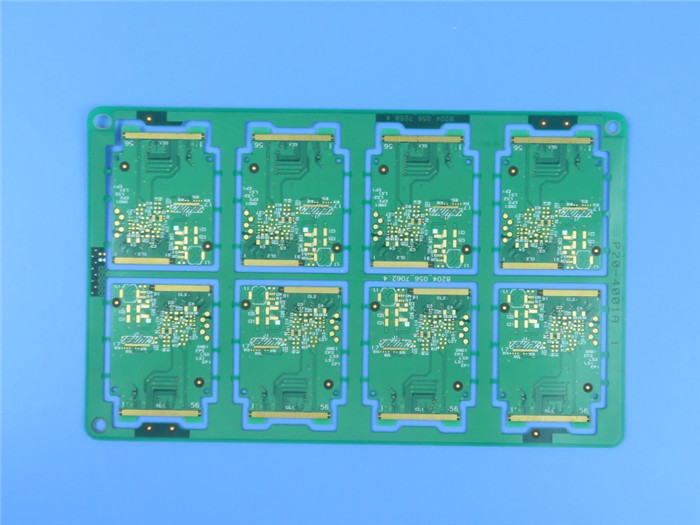

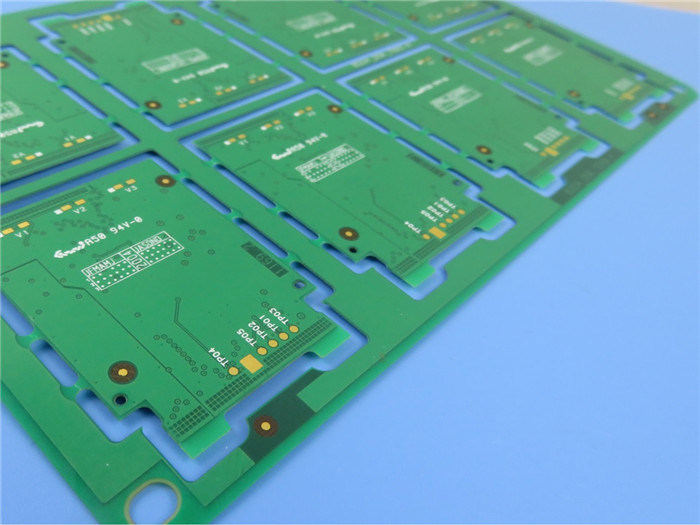

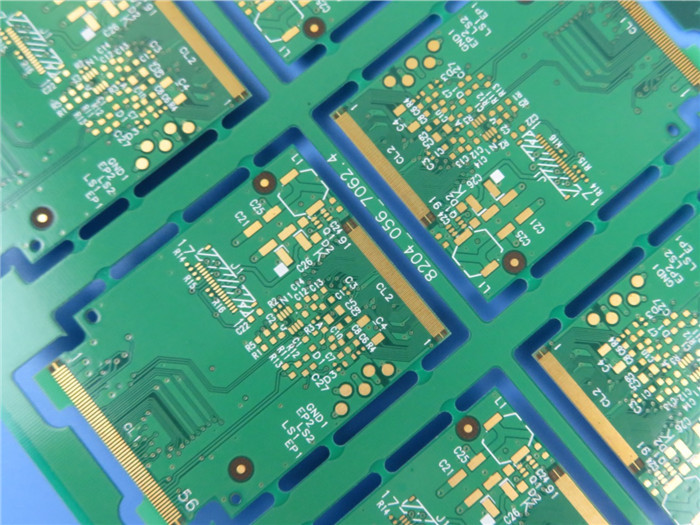

（プリント基板は顧客用プロダクト、映像であり示されている変数は参照のためちょうどである）
概説
ThunderClad 2 （TU-883）は高性能の樹脂に基づく非常に低損失の部門材料である。この材料は規則的な編まれたEガラスと補強され、高速低損失、無線周波数および無線適用のための非常に低い比誘電率および誘電正接の樹脂システムと設計されている。ThunderClad 2の文書は環境保護の無鉛プロセスのために適してまたFR-4プロセスと互換性がある。ThunderCladはまた2つの積層物優秀な湿気抵抗を表わしたり、CTE、優秀な化学抵抗、熱安定性およびCAFの抵抗を改善した。
適用
無線周波数
バックプレーン、高性能コンピューティング
ライン・カード、貯蔵
サーバー、電気通信、基地局、オフィスのルーター
性能および処理の利点
優秀な電気特性
比誘電率より少なくより4.0
誘電正接より少なくより0.005
頻度および温度上の安定した、平らなDk/Dfの性能
変更されたFR-4プロセスと互換性がある
互換性がある優秀な湿気抵抗および無鉛退潮プロセス
改善されたz軸の熱拡張
反CAF機能
優秀なによ穴およびはんだ付けする信頼性
自由なハロゲン
私達のPCBの機能（TU-883）
| PCB材料: | 高温樹脂 |
| 指定: | TU-883 |
| 比誘電率: | 1GHzの3.60 |
| 層の計算: | 二重層、多層の、雑種PCB |
| 銅の重量: | 0.5oz （17 µm）、1oz （35µm）、2oz （70µm）、3oz （105µm） |
| PCBの厚さ: | 0.5mm、0.6mm、0.8mm、1.0mm、1.2mm、1.6mm |
| PCBのサイズ: | ≤400mm X 500mm |
| はんだのマスク: | 緑、黒、マットの黒、青い、マット青、黄色、赤い等。 |
| 表面の終わり: | 裸の銅、HASL、ENIG、OSP、液浸の錫、液浸銀製等… |
| 技術: | パッドのでHDIは、インピーダンス制御、を経て、端のめっき埋められる、を経て/BGA、Countsunkの穴等を盲目にする。 |
TU-883の典型的な特性
| 典型的な価値 | テスト条件 | SPEC | |
| 上昇温暖気流 | |||
| Tg （DMA） | 220 °C | ||
| Tg （TMA） | 170 °C | E-2/105+des | N/A |
| Td （TGA） | 420 °C | ||
| CTEのz軸α1 | 35 ppm/°C | 前Tg | < 60="" ppm=""> |
| CTEのz軸α2 | 240 ppm/°C | 後Tg | < 300="" ppm=""> |
| CTEのz軸 | 2.50% | 260°Cへの50 | < 3=""> |
| 熱圧力、はんだの浮遊物、288°C | > 60秒 | > 10秒 | |
| T-260 | > 60分 | > 30分 | |
| T-288 | > 60分 | E-2/105+des | > 15分 |
| T-300 | > 60分 | ||
| 燃焼性 | 94V-0 | E-24/125+des | 94V-0 |
| 電気 | |||
| 誘電率（RC63%） | |||
| 1GHz （SPC方法） | 3.60 | ||
| 5GHz （SPC方法） | 3.58 | C-24/23/50 | N/A |
| 10GHz （SPC方法） | 3.57 | ||
| 損失のタンジェント（RC63%） | |||
| 1GHz （SPC方法） | 0.0030 | ||
| 5GHz （SPC方法） | 0.0037 | C-24/23/50 | N/A |
| 10GHz （SPC方法） | 0.0046 | ||
| 容積抵抗 | > 1010のMΩ•cm | C-96/35/90 | > 106 MΩ•cm |
| 表面の抵抗 | > 108 MΩ | C-96/35/90 | > 104 MΩ |
| 電気強さ | > 40 KV/mm | - | > 30 KV/mm |
| 絶縁破壊の電圧 | > 50のKV | - | > 40のKV |
| 機械 | |||
| ヤングの係数 | |||
| ゆがみの方向 | 28 GPa | N/A | |
| 盛り土の方向 | 26 GPa | ||
| Flexural強さ | |||
| 縦に | > 60,000のpsi | > 60,000のpsi | |
| 斜めに | > 50,000のpsi | > 50,000のpsi | |
| 強さ、1.0 ozの皮をむきなさい。CUホイル | 4~6 lb/in | > 4 lb/in | |
| 吸水 | 0.08% | E-1/105+des+D-24/23 | < 0=""> |
|
|
