WL-CT615 DK6.15 高性能熱硬化性炭化水素/セラミックラミネート＆カスタム2層PCBソリューション

製品の説明

WL-CT615 高性能熱連性炭化水素/セラミックラミネート&カスタム2層PCBソリューション

WL-CT615の紹介

WL-CT615は,Taizhou Wangling Insulation Material Factoryによって製造された高性能熱固性樹脂ベースの高周波ラミナットである.WL-CTシリーズ有機ポリマーセラミック繊維ガラス布の銅覆いラミナット.介電層は炭化水素樹脂,セラミックフィラー,繊維ガラス布の強化から成る.卓越した低損失性能を提供し,卓越したPCB処理能力を維持する.

WL-CT615 の主要な利点は,FR4 に適合する加工専門的な処理を必要とするPTFEベースの材料とは異なり,WL-CT615は標準FR4製造技術を使用して処理できます.優れた回路安定性と一貫性を提供し,製造プロセスを大幅に簡素化しますこれは,類似した外国製品の理想的な代替品になります.

について炭化水素樹脂そして複合セラミックシステム優れた低電解損失,高温耐性,優れた温度安定性がある.この材料は280°Cを超える高いTgを持っています.高い温度下でも,次元安定性と信頼性の高い塗装の質を保証する.

WL-CTシリーズは,3つを含む幅広い電解常数を提供しています.003 について303 について383 について484 について10そして615デザインの柔軟性を 提供します

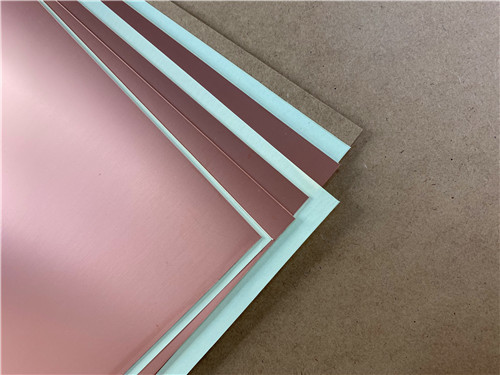

銅製のフィルムオプション

注: WL-CT615はED銅ホイルのみに限定されています.他のWL-CTモデルはEDまたはRTF銅で供給することができます.

主要技術仕様 (WL-CT615)

特徴 と 利点

WL-CT615は,高周波および高信頼性のアプリケーションのための包括的な利点を提供します.

FR4対応加工:標準FR4製造技術を用いて製造できる.PTFE材料とは異なり,専門加工を必要としない.これは生産を簡素化し,コストを削減し,回路の一貫性を向上させる.

優れた熱安定性高Tg (>280°C) と低TCDk (-122ppm/°C) で,WL-CT615は幅広い温度範囲で安定した電気性能を維持する.

高いPTH信頼性低Z軸CTE (33ppm/°C) と銅配合のXYCTEが結合することで,熱サイクル下で信頼性の高いプレート透孔整合性を保証する.

優れた熱管理熱伝導性は0.72W/(m·K) 典型的な熱塑性材料を上回る

放射線耐性と低排出量特殊な信頼性を要求する航空宇宙,宇宙船,防衛用途に適しています.

汎用的なデザインオプション:複数のDk値で利用可能で,シールドと熱消耗のためのアルミベースプレートと互換性があります.

費用対効果:商用品で 大量生産で 優れた価格比率です

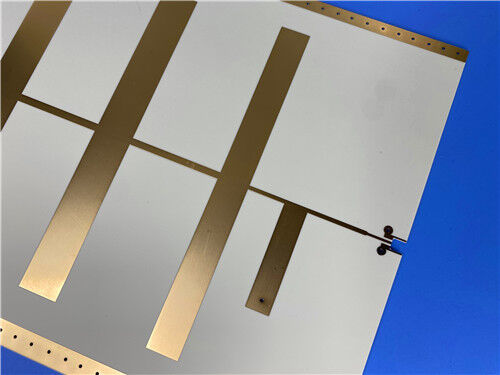

WL-CT615 でのカスタム 2 層 PCB ソリューション

WL-CT615の先端性能を利用して 精密な設計で 2層硬いPCBソリューションを 提供していますこの設計は,優れた熱安定性を必要とする高周波アプリケーションに理想的ですFR4対応の処理と信頼性の高い電気性能

PCB 構造の詳細

デザインと製造のハイライト

FR4対応加工:WL-CT615は,標準FR4製造技術を使用して加工することができ,PTFEベースの材料と比較して短いリードタイム,低コスト,優れた回路一貫性を提供します.

高DK設計:Dk が 6.15 ± 0 となる場合15このPCBは,コンパクトなRFとマイクロ波モジュールに理想的な回路サイズを大幅に削減できます.

細部機能能力:4/5ミリトラス/スペースと0.4ミリマイクロビアをサポートし,密度の高い高周波回路のレイアウトを可能にします.

緑色溶接マスク 両側から上部と下部の銅層を全面的に保護し,長期的に信頼性を確保します.

白いシルクスクリーン 両面片側から片側へ明瞭な部品の識別が組み立てと検査を容易にする.

ENEPIG 表面塗装: 電気のないニッケル 電気のないパラジウム浸水金(ENEPIG) は,平らで溶接性が高い表面を備えて,酸化抵抗が優れています.パラディウム層はニッケル腐食を防止します (ブラックパッド症候群),優れたワイヤー結合能力と長期的信頼性を保証します 信頼性の高い航空宇宙および防衛アプリケーションに最適です.

優れたPTH信頼性20μmのプラチングと低Z軸CTE (33ppm/°C) で,PCBは卓越したプラチングスルーホールの整合性を提供します.

厳格な品質管理すべてのボードは100%の電気テストを受け IPC2級基準で製造され 一貫した品質と性能を保証します

典型的な用途

基地局アンテナと衛星アンテナ

自動車用レーダー,センサー,ナビゲーションシステム

電力増幅器

衛星高周波ヘッド

RF 装置とフィルター

WiMAXアンテナと分散アンテナ

段階式配列アンテナとビーム形成ネットワーク

航空宇宙・防衛機器

結論

高周波回路ボードの専門サプライヤーとして,我々は,証明されたパフォーマンスを組み合わせますワングリング WL-CT615熱固性のある炭化水素/セラミックラミネートで,熱安定性が優れた FR4対応加工精密な製造能力により世界クラスのPCBソリューションを提供しますWL-CT615の高い電解常数 (6.15),低い損失 (0.0040 @ 10 GHz),高いTg (> 280°C),銅とマッチしたCTE,優れた熱伝導性 (0.72 W/m·K) を完全に活用しています.最も要求の高いRFを保証します優れた性能と信頼性を達成する.

自動車用レーダーシステム 衛星通信用荷物 基地局アンテナ 高性能RF増幅器を 開発していても プロジェクトを支援するエンジニアチームです

技術的な相談,サンプル,またはボリューム注文のために,今日私達に連絡してください.

私たちは高周波イノベーションにおける あなたの信頼できるパートナーになることを楽しみにしています
