製品の説明

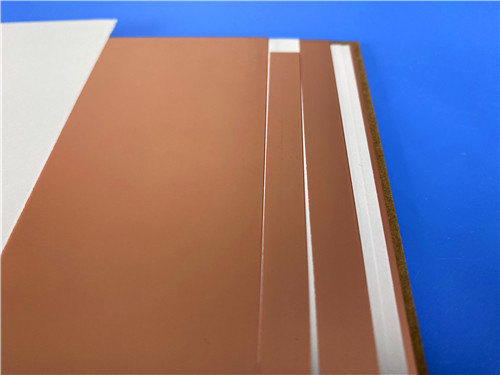

材料概要 F4BM255 (ワングリング)
F4BM255PTFE (ポリテトラフッロエチレン) 織りのガラス布の銅覆いラミネートで,タイ州ワングリング保温材料工場が製造しています.マイクロ波とRF低ダイレクトリック損失,温度にわたって安定したダイレクトリック常数,卓越した寸法安定性を必要とするアプリケーション
この材料は,科学的にPTFE樹脂を織物ガラス織物と組み合わせ,厳格なプロセス制御下でラミネートして製造されます.
この構造は次のとおりです.
ガラスの強化により 寸法安定性が向上し,熱膨張が減る
PTFE電解器は,超低損失と安定したDkを供給します.
ED銅ホイール 標準電極化銅 (F4BMシリーズ)
主要な材料特性
| 特徴 | 利益 |
| Dk = 2.55 ± 0.05 @ 10 GHz | 低かつ安定した介電常数 周波数全体で一貫したインピーダンスを |
| Df = 0.0013 @ 10 GHz | 非常に低い消耗因子 〜 は挿入損失を最小限に抑える. |
| Dk 温度係数 = -110 ppm/°C | -55°Cから+150°Cの間で安定したDk 室外・自動車用には必須です. |
| Tg > 280°C (DSC) | 高い熱安定性 鉛のない組み立てをサポートします. |
| Td = 360°C | 熱分解に強い 厳しい環境に耐える |
| XY CTE = 16−21 ppm/°C | 高い次元安定性 信頼性の高いPTHの銅に匹敵します. |
| Z軸 CTE = 173 ppm/°C | 低Z軸膨張は熱循環中にPTHストレスを減少させる. |
| 水分吸収 ≤ 0.08% | 湿った環境で電気安定性を維持します. |
| 熱伝導性 = 0.33 W/m·K | RF電源回路に適した熱消耗 |
| UL 94 V-0 | 安全基準を満たす |
典型的な用途
材料データシート 固有性 (F4BM255)
| 資産カテゴリー | 資産 | 試験条件 | 典型的な価値 | ユニット |
| 電気 | 変電常数 (Dk) | 10 GHz | 2.55 ± 005 | ほら |
| 消耗因子 (Df) | 10 GHz | 0.0013 | ほら | |
| 消耗因子 (Df) | 20 GHz | 0.0018 | ほら | |
| Dk 温度係数 | -55°Cから+150°C | -110 | ppm/°C | |
| 容積抵抗性 | 普通 | ≥ 6 × 106 | MΩ·cm | |
| 表面抵抗性 | 普通 | ≥ 1 × 106 | MΩ | |
| ダイレクトリック強度 (Z軸) | 5kV,500V/s | > 25 | kV/mm | |
| 断定電圧 (XY軸) | 5kV,500V/s | > 34 | kV | |
| 熱力 | 熱圧 (260°C,10秒 × 3) | 溶接器の浮遊機 | デラミネーションなし | ほら |
| CTE XY方向 | -55°Cから288°C | 16・21 | ppm/°C | |
| CTE Z方向 | -55°Cから288°C | 173 | ppm/°C | |
| 熱伝導性 (Z軸) | ほら | 0.33 | W/(m·K) | |
| 連続動作温度 | ほら | -55から+260 | °C | |
| 炎症性 | UL 94 | V-0 | 格付け | |
| メカニカル | 剥離強度 (1オンスED銅) | 普通 | > 18 | N/mm |
| 剥離強度 (1オンス RTF銅) | 普通 | > 16 | N/mm | |
| 密度 | 普通 | 2.25 | g/cm3 | |
| 物理的な | 水吸収 | 24h @ 20±2°C | ≤0.08 | % |
| 構成 | 基本材料 | ほら | PTFE + 織物ガラス | ほら |
| 銅製フィルム (F4BM) | ほら | ED 銅 | ほら |
標準利用可能性
| パラメータ | オプション |
| 銅製フィルム (F4BM) | 0.5oz (18μm), 1oz (35μm), 1.5oz (50μm), 2oz (70μm) |
| 標準パネルサイズ | 460×610mm,500×600mm,850×1200mm,914×1220mm,1000×1200mm |
| カスタムサイズ | 300×250mm,350×380mm,500×500mm,840×840mm,1000×1500mm |
| 厚さ範囲 | 0.1mm (Dk ≤2.65の場合,最小) から12.0mm |
| サイズ制限 | 厚さ ≤0.2mmまたは ≥4.0mmの場合:最大パネル 500×610mm |

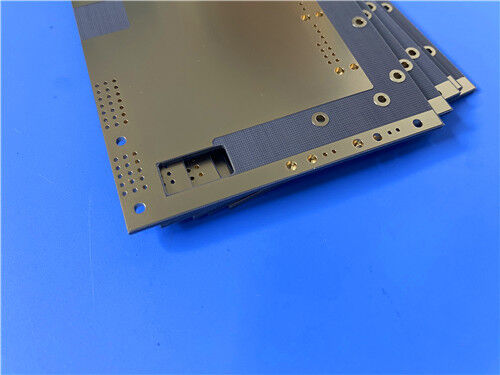

2オンス銅&ENIG仕上げで2面F4BM255
この双面板は重銅と狭い寸法容量を持つ長フォーマットF4BM255 PCBを扱う能力を示しています
基本仕様
| ポイント | 仕様 |
| 層数 | 2層 |
| 基礎材料 | ワングリング F4BM255 厚さ3.0mm |
| 完成板の厚さ | 3.1mm (3.0mmダイレクト + 2 × 0.035mm銅) |
| 完成した銅重量 | 2oz / 2oz (70μm) 両側から |
| 銅製のホイールタイプ | ED銅 (F4BMシリーズ) |
| 表面塗装 | ENIG (浸水金) |
| 溶接マスク (上) | 緑色 |
| シルクスクリーン (上) | ホワイト |
| 溶接マスク (下) | 無 (赤銅) |
| シルクスクリーン (下) | ない |
| 板の寸法 | 521mm × 59mm (1枚,容積 ±0.15mm) |
| 最小の痕跡/空間 | 7/7ミリ |
| 穴の最小サイズ | 0.4mm |
| 厚さによる塗装 | 20μm |
| 構造を通して | 盲目バイアスなし 穴抜きのみ |
| コンポーネント | 28 |
| パッドの総数 | 194 (148 透孔, 46 トップ SMT) |
| 網 | 2 |
| 品質基準 | IPC-6012 クラス2 |
| アートワーク形式 | ゲルバー RS-274-X |
F4BM255は なぜこんなデザインなのか?
| 要求事項 | F4BM255 の 対応 |
| マイクロ波周波数操作 | Df = 0.0013 @ 10 GHz,Df = 0.0018 @ 20 GHz RF信号の完全性に対する最小の挿入損失 |
| 安定した電解常数 | Dk = 2.55 ± 0.05 ′′ 長さ521mmのフォーマット全体で一貫したインペダンス |
| 高功率 RF 処理 | 2オンス銅 (70μm) は DC抵抗を軽減し 熱散を改善します |
| 温度安定性 | Dk TC = -110 ppm/°C −55°Cから+260°Cまでの安定した性能 |
| 長フォーマット線形配列 | 3.0mm厚のF4BM255で,ワープ ≤0.010mm/mmで,521mmの長さで平らさを保証します. |
| 費用対効果の高いPTFE代替品 | F4BM255は 競争力のある価格で 輸入PTFEに比べられる性能を 提供しています |
| 溶接可能な表面 | ENIG仕上げは部品の固定とワイヤの結合のための優れた溶接性を提供します. |
Q1:F4BM255の意味は?
A: F4B = ワンリングのPTFE織物ガラスラミナートシリーズ; M = ED銅ホイール; 255 = 介電常数2.55
Q2:F4BMとF4BMEの違いは何ですか?
A: F4BMは標準ED銅 (一般RFアプリケーション) を使用する. F4BMEは超低PIM (≤-159 dBc) のために逆処理されたRTF銅を使用する. キャリアグレードの基地局アンテナに理想的です.
Q3:F4BM255は輸入PTFEのように特別な加工が必要ですか?
A: F4BM255は標準ED銅にはナトリウムエッチを必要としません.しかし,PTH金属化には,プラズマ処理またはナトリウムナフタレン溶液が推奨されます.
Q4:なぜこのデザインに 2オンス銅を選んだのですか?
A: 2oz (70μm) の銅は,高功率RF回路に低DC抵抗とより良い熱散を供給します.また,大型アンテナ給電ネットワークの高電流要件をサポートします.
Q5:3.0mm F4BM255の最大ワープは?
A:3.0~5.0mmの厚さの板では,最大曲線は≤0.010mm/mmで,521mmの長さの平らさを保証します.
Q6: F4BM255の最小穴の大きさは?
A: 最小の機械式ドリルサイズは0.4mm (この設計で指定されている). 掘削パラメータには,制御されたフィードレートを持つ標準的なカービッドツールが必要です.
Q7:ENIGは唯一利用可能な表面仕上げですか?
A: いいえ.このデザインにはENIGが指定されています.他のオプションには,OSP,HASL,浸水銀,浸水チン,あなたのアプリケーション要件に応じてあります.
Q8:F4BM255はミリ波 (mmWave) 適用に使用できますか?
A:はい.F4BM255は,アンテナとフィードネットワークのためのマイクロ波およびミリ波帯 (cmWave,mmWave) で使用されています. 0.0018 @ 20 GHz の Df は,20 GHz + まで適性を示しています.
Q9 この521mm×59mmのボードのリードタイムは何ですか?
A: ENIG と 2oz の銅 の 2 面 の 板 の 典型 的 プロトタイプ 製造 期間 は 7~10 営業 日 です. 大 フォーマット の 生産 に は パネル の 最適化 に 追加 時間 が 必要 な 場合があります.
Q10:この長フォーマットボードのインペデンス制御を 提供できますか?
A: はい,安定したDk = 2.55 ± 0 で05521mmの長さ全体にインピーデントを設計し制御できます 最終的なインピーデント値は TDR テストで確認されます
