紹介
航空宇宙,防衛,高周波通信の 苛酷な世界では 材料の性能と信頼性が 極めて重要です泰州・ワンリング保温材料工場のF4BTMS265は PTFEベースの複合材料技術の重要な進歩を表していますF4BTMSシリーズの一部として F4BTMファミリーのアップグレードされた後継者であるこの材料は,超薄,超細質のガラス繊維補強材で高セラミックフィールで 優れた電力を提供します熱性能と機械性能
F4BTMS265は,極低の消耗因子で2.65の電解定数を提供し,相敏感なアプリケーション,マイクロ波回路,信号の整合性や次元安定性が重要な航空宇宙システム. Its unique construction minimizes the "fiberglass effect" on electromagnetic wave propagation while maintaining excellent dimensional stability—a balance that traditional woven fiberglass PTFE materials struggle to achieve.
この記事では,F4BTMS265ラミネートの性質,詳細な2層PCB設計例,エンジニアおよび調達専門家のための主要な調達情報について包括的な概要を提供します.

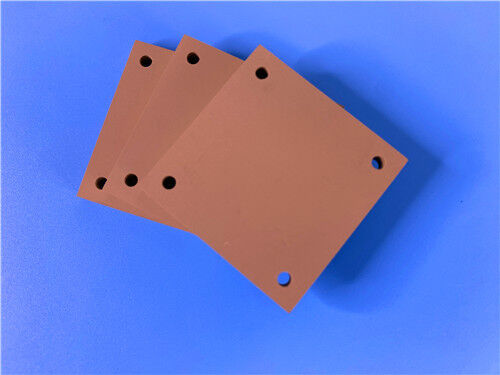

F4BTMS265ラミネートとは?
F4BTMS265は,Taizhou Wangling Insulation Material Factoryが製造するF4BTMSシリーズから高性能PTFE (ポリテトラフッロエチレン) 複合基板である.この素材は,以前のF4BTMシリーズに比べて技術的突破を示しています.複合剤として,以下を組み合わせています.
超薄で超細いガラス繊維布 "ガラス繊維効果"を軽減する最小限の強化
高いセラミック詰め物 均等に分布したPTFE樹脂と混合された大量の特殊ナノセラミックス
最適化加工 優れた一貫性を得るための独自の製造技術
主要な差異点: 安定性を向上させるガラスの繊維効果を最小化
伝統的な織物ガラス繊維PTFE材料とは異なり,F4BTMS265は超薄で超細いガラス繊維布を強化として使用しています.このユニークなアプローチ:
"ガラスの繊維効果"を最小限に抑える 電子磁気波の伝播中に介電アニゾトロピーと不均一性を軽減する
低電圧損失 常規の織物ガラスPTFEと比較して極低の消耗因子を達成
細かいガラス含有量にも関わらず優れた機械的安定性を維持する
X/Y/Zアニゾトロピを減少させる 伝統的な織物ガラス材料よりも多くの同位体電気特性
使用可能な周波数を増やす 安定したパフォーマンス 40 GHz 以降
航空宇宙級の信頼性
F4BTMS265は,最も要求の高い航空宇宙および防衛アプリケーションのために設計されています.
優れた放射線耐性 放射線被曝後に安定した電気的および物理的特性
低排気量 空間用途の真空排気量要件を満たす
広範囲の動作温度範囲 -55°C~+260°C
湿度が高い環境での安定した性能のために低水分吸収率 0.025%
F4BTMS265ラミネートの特性
| 資産 | 試験条件 | 単位 | 典型的な価値 |
| 電気特性 | |||
| ダイレクトリ常数 (典型) | 10 GHz | ほら | 2.65 |
| 介電常数 (設計) | 10 GHz | ほら | 2.65 |
| 変電圧の常容量 | ほら | ほら | ±004 |
| 消耗因子 | 10 GHz | ほら | 0.0012 |
| 20 GHz | ほら | 0.0014 | |
| 40 GHz | ほら | 0.0018 | |
| 温度係数 Dk (TCDk) | -55°Cから150°C | ppm/°C | -88歳 |
| 剥離強度 (1オンス RTF銅) | ほら | N/mm | >1.8 |
| 容積抵抗性 | 普通 | MΩ·cm | ≥1 × 108 |
| 表面抵抗性 | 普通 | MΩ | ≥1 × 108 |
| 電気強度 (Z方向) | ほら | kV/mm | >34 |
| 断熱電圧 (XY方向) | ほら | kV | >42 |
| 熱特性 | |||
| CTE (X軸) | -55°Cから288°C | ppm/°C | 15 |
| CTE (Y軸) | -55°Cから288°C | ppm/°C | 20 |
| CTE (Z軸) | -55°Cから288°C | ppm/°C | 72 |
| 熱ストレス | 260°C,10秒,3サイクル | ほら | デラミネーションなし |
| 熱伝導性 | Z方向 | W/(m·K) | 0.36 |
| 長期使用温度 | ほら | °C | -55から+260 |
| メカニカル・物理的特性 | |||
| 水分吸収 | 20±2°C 24時間 | % | 0.025 |
| 密度 | 室温 | g/cm3 | 2.26 |
| 炎症性 | ほら | UL-94 | V-0 |
| 材料の組成 | ほら | ほら | PTFE + 超薄いガラス繊維 + セラミック |
超低周波損失
F4BTMS265は,幅広い周波数範囲で,例外的な低損失性能を示しています.
| 頻度 | 消耗因子 |
| 10 GHz | 0.0012 |
| 20 GHz | 0.0014 |
| 40 GHz | 0.0018 |
この超低損失特性により,F4BTMS265は,長い伝送経路で信号の整合性を維持しなければならない相敏感アプリケーションに理想的です.
優れた周波数安定性 (最大40 GHz)
F4BTMS265は,安定した介電常数と低損失値を40 GHzまで維持し,以下に適しています.
周波数全体で安定したフェーズ性能
マイクロ波回路 一貫したインピーダンスと信号の整合性
レーダーシステム 要求の高い軍事用アプリケーションにおける信頼性の高い性能
温度安定性
-55°Cから150°Cまでの -88ppm/°CのTCDkで,F4BTMS265は以下を提示する.
安定した相性能 温度における最小的電解常数変動
信頼性の高い動作 極端な環境でも一貫した電気性能
幅広い動作範囲 -55°C~+260°C 長期使用
低CTEは次元安定性
F4BTMS265のCTE値 (15/20/72 ppm/°C X/Y/Z) は以下のとおりである.
卓越した寸法安定性 複数層と高密度の設計に不可欠
信頼性の高いPTH 塗装された穴の熱圧の軽減
恒常な記録 温度サイクルを合わせる
特徴 と 利点 の 概要
| 特徴 | 利益 |
| 超薄,超細いガラス繊維強化材 | "ガラスの繊維効果"を最小限に抑え,アニゾトロピを減少させ,電解質損失を減らす |
| 高セラミク製の詰め物 | 拡張された寸法安定性; 改善された熱および機械的特性 |
| Dk 2.65 ± 004 | 厳格な許容; 非常な各ラットの一致性 |
| 超低Df (0.0012 @ 10 GHz) | 優れた信号完整性; 低送信損失 |
| 安定した性能 40 GHz | マイクロ波,レーダー,相感應アプリケーションに適しています |
| TCDk -88ppm/°C | 温度安定型電解常数; 信頼性の高い相性能 |
| CTE 15/20/72 ppm/°C | 優れた寸法安定性;信頼性の高いPTH |
| 放射線抵抗 | 放射線被ばく後に安定した性能;宇宙対応 |
| 低排出量 | 宇宙用途の真空排出ガス要求を満たす |
| 低水分吸収度 (0.025%) | 湿った環境での安定した性能 |
| 長期使用温度 (-55°C~+260°C) | 極端な環境に適しています |
| UL 94 V-0 易燃性 | 重要な用途で安全性が証明された |
| RTF 低粗度銅製紙 (標準) | 導体損失が減少し,皮の強度が優れた (>1.8 N/mm) |
| 標準PTFE加工 | 標準的なPTFEPCB製造技術と互換性 |
標準 提供
F4BTMS265とF4BTMSシリーズは,幅広い厚さ,パネルサイズ,銅のコーティングオプションで利用できます.
| 厚さ (mm) | 厚さ (ミリ) | 容量 (mm) | 容量 (ml) |
| 0.127 | 5 | ±00127 | ±05 |
| 0.254 | 10 | ±002 | ±10 |
| 0.508 | 20 | ±003 | ±119 |
| 0.635 | 25 | ±004 | ±158 |
| 0.762 | 30 | ±004 | ±158 |
| 0.787 | 30.1 | ±004 | ±158 |
| 1.016 | 40 | ±005 | ±20 |
| 1.27 | 50 | ±005 | ±20 |
| 1.5 | 59 | ±006 | ±25 |
| 1.524 | 60 | ±006 | ±25 |
| 1.575 | 62 | ±006 | ±25 |
| 2.03 | 80 | ±008 | ±32 |
| 2.54 | 100 | ±010 | ±40 |
| 3.175 | 125 | ±013 | ±50 |
| 4.06 | 160 | ±018 | ±70 |
| 5.08 | 200 | ±020 | ±80 |
| 6.35 | 250 | ±025 | ±100 |
注:最小厚さは0.127mm.0.127mmの増幅で追加厚さは利用可能.依頼に応じてカスタム厚さは利用可能.

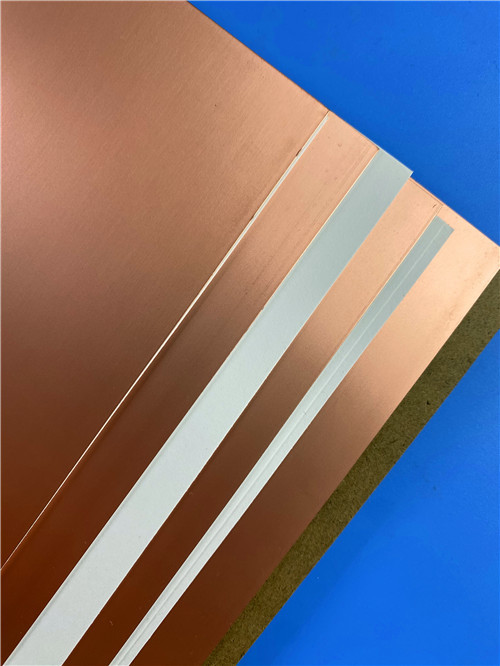

標準パネルサイズと銅のコーティング
| パラメータ | オプション |
| 標準パネルサイズ | 305 × 460 mm (12" × 18") |
| 460 × 610 mm (18" × 24") | |
| 610 × 920 mm (24" × 36") | |
| オーダーメイドサイズ | |
| 銅の厚さ | 0.5オンス (18 μm) |
| 1.0オンス (35 μm) | |
| 要求に応じて利用可能な他の厚さ | |
| 銅製のフィルム | RTF 低粗度銅 (標準) |
| 50Ω 組み込み抵抗銅ホイール (NiP合金,厚さ0.2μm,50±5Ω/sq) | |
| 銅またはアルミニウムで覆われたバージョン |
メタルバックオプション (F4BTMS265-AL / F4BTMS265-CU)
F4BTMSシリーズは,シールドや熱消散アプリケーションのための金属支持版も提供しています.
| モデル | メタルベース | 密度 (g/cm3) | 熱伝導性 (W/m·K) | CTE (ppm/°C) | 可能な金属厚さ (mm) | パネルのサイズ (mm) |
| F4BTMS265-CU | 銅 | 8.9 | 380 | 17 | 0.480 だった981 について481 について982 について983 について98 | 460 × 610 |
| F4BTMS265-AL | アルミニウム | 2.7 | 180 | 24 | 460 × 305 |
注:金属厚さの許容量: +0.02 / -0.05 mm. 要求に応じてカスタム厚さがあります.
F4BTMS265-AL = アルミニウムバック付きのF4BTMS265
F4BTMS265-CU = F4BTMS265 銅基付き

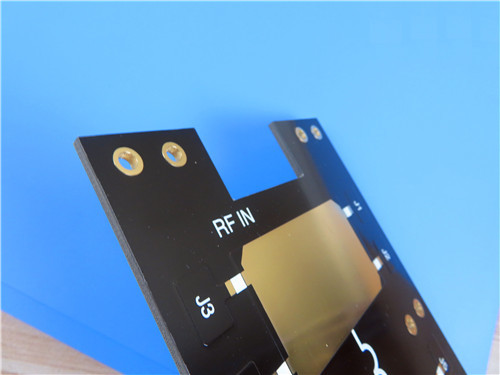

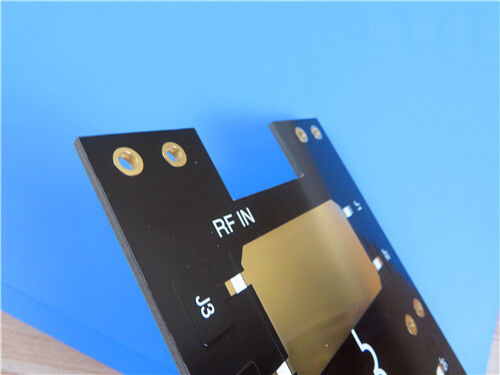

F4BTMS265 を使用した2層PCB設計例
F4BTMS265の実用的な応用を示すために,下記は完全な2層硬いPCB設計ケースです.
PCB 設計仕様
| パラメータ | 仕様 |
| 基礎材料 | F4BTMS265 (太州・ワンリング) |
| 層数 | 2層硬い |
| 板の寸法 | 97パネルごとに0.00 mm × 76.00 mm, ±0.15 mm |
| 最小の痕跡/空間 | 14 / 14 ミリ |
| 穴の最小サイズ | 0.25mm |
| 盲目/埋もれた経路 | ない |
| 完成したCu重量 | 1オンス (35μm) すべての層 |
| 厚さによる塗装 | 20 μm |
| 表面塗装 | ENIG (無電動ニッケル浸水金) |
| トップ シルクスクリーン | ホワイト |
| 底部 シルクスクリーン | ない |
| トップソールドマスク | ブラック |
| 下の溶接マスク | ない |
| 電気試験 | 輸送前100% |
| アートワーク形式 | ゲルバー RS-274-X |
| 受け入れられた基準 | IPCクラス2 |
| サービスエリア | 世界 規模 |
デザイン に 関する 観察
このボード (97 mm × 76 mm) は,複雑なRFまたはマイクロ波機能モジュールを示唆する2つの網で重要な部品数 (39つの部品) を有しています.主要な観測には以下が含まれます:
30 mil (0.762 mm) 介電体厚さ 高周波PCB設計の標準厚さ
上層の黒色溶接マスク 保護と美学的な一貫性を提供します.黒色溶接マスクは,マットな仕上げと反射性の低下のために高周波アプリケーションにしばしば好まれます.
上層の白いシルクスクリーン 黒い溶接マスクに対する明確な部品マーク;組み立てと検査を改善する
ENIG 表面仕上げは,RF接続のための優れた溶接性と平らさを提供します.
寛大な痕跡/距離 (14/14mls) 設計は,より高い電圧や電力の考慮を含んでいる可能性があることを示唆するか,単により密集したRF設計である可能性があります.
高経数 (25バイアス) 微波装置の設計で頻繁な接地または遮蔽の必要性を反映する
F4BTMS265の低損失 (Df ≈ 0.0012 @ 10 GHz) 高い周波数で信号の整合性を維持するために重要です
IPC-Class-2準拠 商用航空宇宙および防衛アプリケーションの信頼性を保証する
製造 プロセス の ハイライト
標準PTFE加工 標準PTFEPCB技術を使用してF4BTMS265を製造することができる
超薄のガラス繊維強化が加工中に歪みを最小限に抑える
密集型穴の容量 0.25mm の最小穴の大きさをサポート
複数層の機能 複数層とバックプレンのアプリケーションに適しています
100%電気テスト 板の機能の整合性を保証する
典型的な用途
- 航空宇宙機器,宇宙機器,キャビン機器
- マイクロウェーブ,RF
- レーダー,軍事レーダー
- フィードネットワーク
- 段階感知アンテナ,段階配列アンテナ
- 衛星通信 など
結論
超薄材質の利点を組み合わせた PTFE ベースの複合材料技術における 重要な進歩です超細いガラス繊維強化材2.65 ± 0 の電解常数で,この電解常数は,0410GHzで消散因子0.0012で,最大40GHzまで安定した性能で,F4BTMS265は最も要求の高いマイクロ波,レーダー,航空宇宙アプリケーションに必要なパフォーマンスを提供します.
主要な利点は以下の通りです.
航空宇宙級の信頼性 放射線耐性,低排出量,宇宙対応
超低損失 (Df = 0.0012 @ 10 GHz) 相敏感アプリケーションのための優れた信号完整性
超薄型ガラス強化 "ガラス繊維効果"を最小限に抑える;アニゾトロピーが減少する
40GHz対応 微波やレーダー用には適しています
卓越した温度安定性 -88ppm/°CのTCDk -55°Cから150°C
低CTE (15/20/72ppm/°C) 卓越した寸法安定性;信頼性の高いPTH
低水分吸収度 (0.025%) すべての環境で安定した性能
費用対効果の高い代替品 競争力のある価格で類似した西洋材料を代替する
標準PTFE加工 標準製造技術と互換性
宇宙船の電子機器,軍事レーダー,または相敏感アンテナシステムで使用される場合でも,F4BTMS265は高周波回路設計に要求される信頼性のある高性能な基盤を提供します.
|
|
