製品の説明
F4BTD350Sって?
高熱伝導性のPTFE樹脂高周波基板である.ガラス繊維布で強化されている.大量の高熱伝導性の特殊セラミックを含んでいる.介電常数 (Dk) は 3 です10GHzでは0.5 ±0.07. 散乱因子 (Df) は10GHzでは0.0016である. 熱伝導性は1.25W/(m·Kである. これは標準PTFE材料よりも著しく高い.材料のCTEは,X/Y軸では11/10ppm/°C,Z軸では40ppm/°Cである分解温度 (Td) は500°C. 材料はUL94V-0評価されています. 湿度吸収率は非常に低い (0.05%).低挿入損失と効率的な熱消耗を必要とする高電力RFアプリケーションに理想的です.
![]()
どんなPCBが作れるの?
完全な2層RFPCBソリューションが提供できます.ボードはF4BTD350S材料に基づいています.完成厚さは0.6mmです.銅の重量は1オンスです.浸水金 は 表面 仕上げ に 用い られ ます. 黒い溶接マスクは上層に塗り,白いシルクスクリーンが上層に印刷されています.下層には溶接マスクやシルクスクリーンが塗りません.最小の痕跡と空間は7と9ミリです. 最小の穴のサイズは0.6mmです. プラチング厚さは20μmです. 品質基準はIPCクラス2です. このボードは,高電力RF増幅機,アンテナ,カップラー,フィルター,工業用暖房設備.
1資料概要

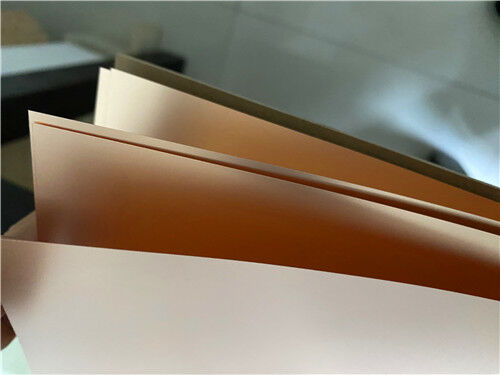

F4BTD350Sは,高熱伝導性のPTFE樹脂高周波基板である.タイ州ワングリング隔熱材料工場が製造している.ガラス繊維布で強化されている.熱伝導性の高い特殊セラミクが多く含まれています.
この材料は新世代の高周波材料で,低挿入損失と高熱分散効率を必要とするアプリケーションのために開発されました.同様の外国製品に取って代わることができます.
優れた低損失と熱伝導性能により,マイクロ波電力の耐久性が向上し,デバイスの使用寿命が延長されます.材料は高温で長期間の動作に適しています設備の信頼性が確保され 低コストのメンテナンスが達成されます
この材料には以下の利点もあります
低熱膨張係数
尺寸安定性
高電圧強度
高い保温性能
これらの利点はPCB加工を容易にする. 透孔信頼性が高くなる. 溶接欠陥が少なくなる. 部品のマッチングが良くなる. 環境適応性が強くなる.
標準的なPTFEシート技術を用いて回路板を加工することができる.優れた機械的および物理的特性により,材料は多層,高多層,バックプレンの加工また,密集した穴と細線加工でも優れた加工性を示しています.
2. 技術データシートF4BTD350S
| 資産 | 試験条件 | ユニット | F4BTD350S 値 |
| ダイレクトリ常数 (典型) | 2 GHz | ほら | 3.52 |
| 10 GHz | ほら | 3.5 | |
| DK 許容性 | ほら | ほら | ±007 |
| 介電常数 (設計) | 10 GHz | ほら | 3.62 |
| 損失因数 (典型) | 2 GHz | ほら | 0.0012 |
| 10 GHz | ほら | 0.0016 | |
| TCDk | -55°Cから150°C | ppm/°C | -45歳 |
| 剥離強度 (1オンス銅製) | ほら | N/mm | > 0 でした8 |
| 容積抵抗性 | C96/23/95 について | MΩ·cm | 1×1011 |
| 表面抵抗 | C96/23/95 について | MΩ | 1×1012 |
| 電気強度 (Z方向) | 5 kW 500 V/s | kV/mm | 25 |
| 断熱電圧 (水平) | 5 kW 500 V/s | kV | 38 |
| 相対追跡指数 (CTI) | 23°C/50%/24H | V | 600 |
| CTE (X軸) | -55°Cから288°C | ppm/°C | 11 |
| CTE (Y軸) | -55°Cから288°C | ppm/°C | 10 |
| CTE (Z軸) | -55°Cから288°C | ppm/°C | 40 |
| 熱分解温度 (Td) | 5%の質量損失 | °C | 500 |
| 折りたたみの強度 (X/Y) | 正常状態 | MPa | 74/64 年 |
| 張力強度 (X/Y) | 正常状態 | MPa | 48/45 |
| 折りたたみのモジュール (X/Y) | 正常状態 | MPa | 7500/7000 |
| 次元安定性 (X/Y) | エッチングと焼いた後に | % | 0.08/018 |
| 熱ストレス | 260°C/10s/3回 | ほら | デラミネーションなし |
| 熱伝導性 | Z方向 | W/(m·K) | 1.25 |
| 固有熱容量 | ほら | J/g·°C | 0.8 |
| 密度 | 普通の温度 | g/cm3 | 2.21 |
| 長期使用温度 | ほら | °C | -55から+260 |
| 水吸収 | 20±2°C 24時間 | % | 0.05 |
| 炎阻害性 | UL94 | 格付け | V-0 |
| 介電層の組成 | ほら | ほら | PTFE + ガラス繊維布 + 高熱伝導性セラミック |
3応用分野
- 高功率無線周波数
- パワー増幅器
- アンテナ
- 工業用暖房設備
- カップラー,フィルター,電源分割器
4. カスタム2層RFPCB 完全仕様

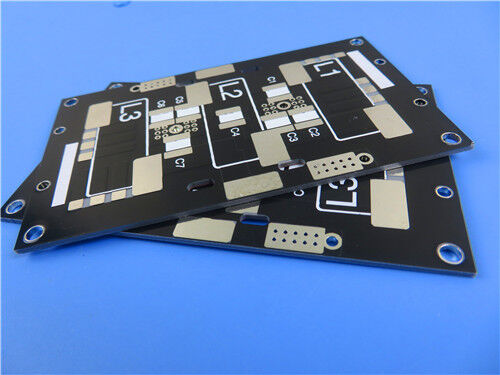

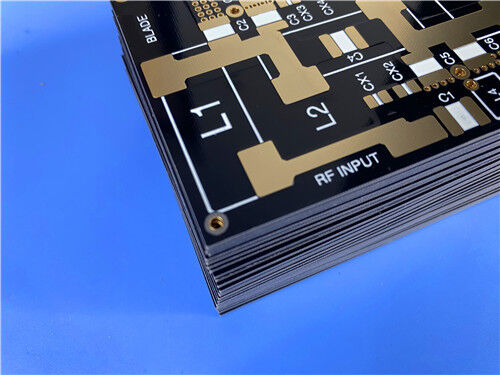

F4BTD350S をベースに完全な2層RFPCBソリューションが提供できます.
![]()
板の仕様
| 仕様 | 詳細 |
| 板の種類 | 2層のRFPCB |
| 基礎材料 | F4BTD350S (0.508mm / 20mlコア) |
| 完成板の厚さ | 0.6mm |
| 完成した銅重量 | 1オンス (35μm) 層あたり |
| 板の寸法 | 79 × 110 mm (1枚) |
| サイズ・トレランス | ±0.15mm |
| 最小の痕跡 / 空間 | 7 / 9 ミリ |
| 穴の最小サイズ | 0.6mm |
| 厚さによる塗装 | 20 μm |
| 表面塗装 | 浸水金 (ENIG) |
| トップソールドマスク | ブラック |
| 下の溶接マスク | 違う |
| トップ シルクスクリーン | ホワイト |
| 底部 シルクスクリーン | 違う |
| IPC分類 | クラス2 |
| アートワーク形式 | ゲルバー RS-274-X |
| テスト | 100%電気テスト (出荷前) |
| 利用可能性 | 世界 規模 |
5このPCB設計の主要な利点
| 特徴 | 利益 |
| 2層RF設計が使用されます | シンプルで費用対効果の高いRF回路の導入が達成される |
| F4BTD350Sコア (0.508 mm) が使用されます. | 高熱伝導性 (1.25 W/m·K) は熱を効率的に散布し,低損失 (0.0016) は信号の整合性を保証する |
| 7/9 ミリットルースとスペースが使われています | 高密度RF回路を製造できる |
| 黒い溶接マスクは,上に適用されます | プロフェッショナルな外見;上層回路は保護されています |
| 底に溶接マスクがない | 熱消耗が改善され,接地戦略が有効 |
| 浸水金塗装が施されています | 優れた溶接性,酸化耐性,平らな表面 |
| 塗装経由で 20 μm が使用されます | 信頼性の高い塗装された透孔接続が確保されています |
| IPCクラス2の品質が満たされている | 商業的および産業的品質基準が満たされています |
| 100%の電気試験が行われます. | 運送前には機能の整合性が保証されます |
Q1: F4BTD350Sの電解常数は?
典型的なDkは10GHzで3.5 ±0.07である.設計Dkは10GHzで3.62である.Dkは,TCDkが-45ppm/°Cで温度に安定している.
Q2:F4BTD350Sの熱伝導性は?
熱伝導性はZ方向で1.25W/(m·K) である.これは標準PTFE材料よりも著しく高い.高功率RFアプリケーションで効率的な熱分散を可能にします.
Q3:F4BTD350Sは高電力RFアプリケーションに適していますか?
はい.この材料は,高電力 RF アプリケーションのために特別に開発されました.高熱伝導性 (1.25 W/ ((m·K)) は熱を効率的に分散します.低損失 (0.0016) は信号の衰弱を最小限に抑える高い電源容量により,高いマイクロ波電源レベルを処理できます.
Q4: F4BTD350Sにはどんな厚さがあるの?
ダイレクトリック厚さは0.127mm (5ml) から6.35mm (250ml) まで用意されている.標準サイズは305×460mmと460×610mmを含む.0.5オンスと1オンスの銅ホイル厚さは標準である.他の厚さもカスタマイズできます.
Q5:公式のデータシートF4BTD350Sはどこで入手できますか?
公式のデータシートは,タイ州・ワンリング隔熱材料工場から入手できます. チームに連絡してください. 文書を提供することができます.製造者の技術サポートにも案内できます.
始められるか?
F4BTD350S原材料ラミネートが提供される.金属支持型 (アルミまたは銅) も利用可能である.浸透金仕上げで完全に製造された2層RFPCBが製造できる.
