F4BME275 PTFEラミネート: Dk 2.75Df 0 について0015, PIM ≤ -159 dBc RF PCB に適していますか?

製品の説明

F4BME275 PTFEラミネート&カスタム2層RFPCB 完全ガイド





F4BME275って?

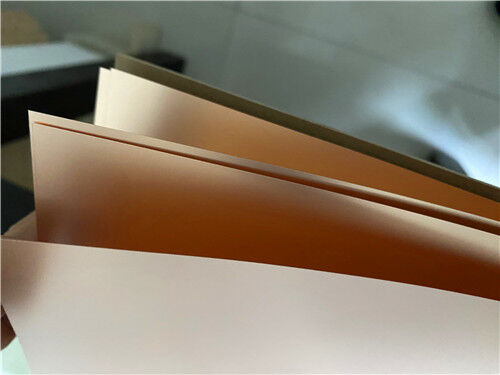

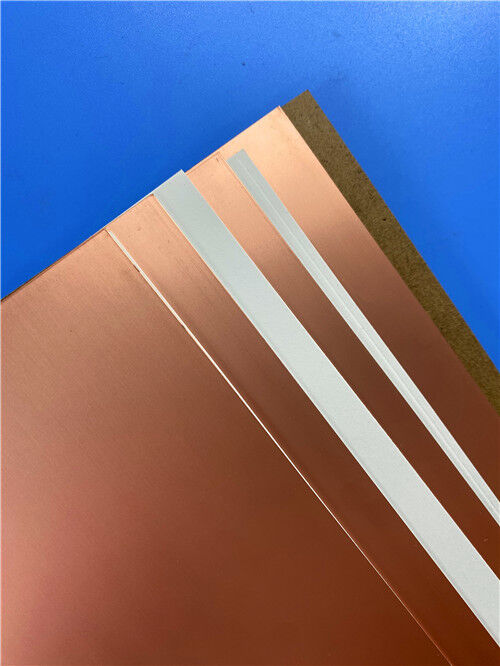

高性能PTFEガラス布ラミネートで,介電常数 (Dk) は2.75 ±0である.05. 10 GHz で超低散逸因子 (Df) 0.0015 を有する. 中国 の 泰州 ワンリング 隔熱 材料 工場 で 製造 さ れ て い ます. 材料 は,逆処理 の RTF 銅 フィルム を 使用 し て い ます.これは低PIM性能 (≤ -159 dBc) を向上させる. 精密な回路エッチングを可能にします. また導体損失を軽減します. 材料は -55 ° C から +260 ° C まで使用できます. UL94 V-0 燃焼性評価があります.放射線に耐性があり,排出ガスも少ない要求の高いRFおよびマイクロ波アプリケーションで輸入されたPTFEラミナットの理想的な代替物です.





どんなPCBが作れるの?

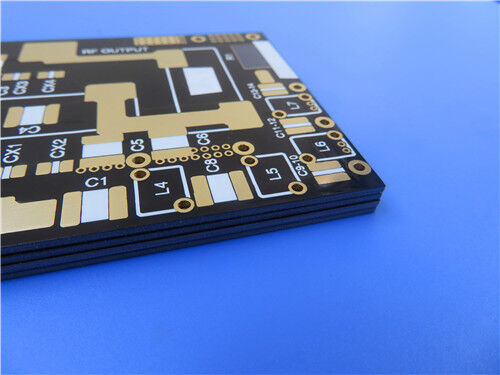

完全な2層RFPCBソリューションが提供できます.ボードはF4BME275材料に基づいています.完成厚さは1.6mmです.銅重量は1オンスです.純金塗装 (5μm) が適用されています..黒色溶接マスクは上層に塗装される.上層には白色のシルクスクリーンが印刷される.最小の痕跡とスペースは6〜9ミリ.最小の穴サイズは0.5ミリ.厚さは20μm. 品質基準はIPCクラス2です. このボードは,RFおよびマイクロ波回路,レーダーシステム,衛星通信,ベースステーションアンテナに理想的です.





1資料概要

F4BME275は,高性能PTFEガラス布のラミネートである.それは,タイ州ワングリング保温材料工場によって生産されている.この工場は,RFとマイクロ波基板の中国の主要なサプライヤーです.



この素材は,織物繊維布,PTFE樹脂,PTFEフィルムから作られています.これらのコンポーネントは科学的な製法によって組み合わせられます.厳格な圧縮成型プロセスを使用します.



この 資料 に 関する 重要 な 点:



より良いパフォーマンス:F4BMEシリーズは標準F4Bシリーズよりも優れた電気性能を提供します. 介電常数範囲はより広い. 介電損失は低く. 絶縁抵抗は高くなります.安定性が向上する.



RTF コッパーのフィルム:F4BME275は,逆処理されたRTF銅ホイルを使用している.このタイプのホイルは,より優れたPIM性能を提供します.PIMは≤-159dBcに削減されています.回路エッチングはより正確です.標準ED銅と比較して導体損失は低い.



制御された特性:PTFEとガラスの繊維布の比は慎重に調整される.これは介電常数を制御することを可能にする.低損失を維持する.次元安定性が向上する.



特殊性:この材料は放射線に耐性があり 排出ガスも少ないため 航空宇宙や衛星用途に適しています



商業生産:この材料は 大量生産用に設計され 費用対効果があり 商業的に拡張可能です





F4BME275 vs F4BM275 どちらを選ぶべきか

特徴	F4BM275	F4BME275
銅製のホイールタイプ	ED (電子保存)	リバース トリートメント RTF
PIM 性能	指定されていない	≤ -159 dBc
サーキットの精度	スタンダード	もっと正確に
導体損失	スタンダード	下部
最良の応用	一般的なRFとマイクロ波	低PIMシステム,ベースステーション,衛星



推奨:PIM性能が重要である場合,F4BME275が選択されるべきである.精密なエッチングが必要な場合も選択されるべきである.ベースステーションアンテナにとってよりよい選択である.衛星通信高性能レーダーシステムです





2F4BME275 テクニカルデータシート

資産	試験条件	ユニット	F4BME275 値
ダイレクトリ常数 (典型)	10 GHz	ほら	2.75
DK 許容性	ほら	ほら	±005
散布因子 (典型)	10 GHz	ほら	0.0015
	20 GHz	ほら	0.0021
TCDk	-55°C ~ +150°C	ppm/°C	-92歳
剥離強度 (1オンスED / F4BM)	ほら	N/mm	>1.8
(RTF/F4BME)	ほら	N/mm	>1.6
容積抵抗性	普通の状態	MΩ·cm	≥6×106
表面抵抗性	普通の状態	MΩ	≥1×106
電気強度 (Z方向)	5 kW 500 V/s	kV	>28
断定電圧 (X/Y方向)	5 kW 500 V/s	kV	>35
CTE (X/Y軸)	-55°C ~ 288°C	ppm/°C	14・16
CTE (Z軸)	-55°C ~ 288°C	ppm/°C	112
熱ストレス	260°C,10秒,3サイクル	ほら	デラミネーションなし
水吸収	20±2°C 24時間	%	≤0.08
密度	室温	g/cm3	2.28
連続動作温度	ほら	°C	-55 ~ +260
熱伝導性 (Z軸)	ほら	W/(m·K)	0.38
PIM値 (F4BMEのみ)	ほら	dBc	≤ -159
炎症性	UL94	格付け	V-0
構成	ほら	ほら	PTFE + ガラス織物 + RTF銅





3F4BME275 の主要な利点

特徴	利益
Dk は 2.75 ± 0 です.05	厳格な許容は,一貫したインペデンス制御を可能にします.
Df は 10 GHz で 0.0015 です	超低負荷は高周波回路で信号損失を最小限に抑える
Df は 20 GHz で 0.0021 です	ミリメートル波の周波数で良い性能を維持
RTF 銅製のフィルムが使われています	PIM は減少 (≤ -159 dBc),エッチングはより精密で,導体損失は低い
PIM ≤ -159 dBc	これは基地局や衛星アプリケーションにとって非常に重要です
動作範囲は -55°Cから +260°C	極端な環境にも耐えられる
CTE (Z軸) は112ppm/°C	信頼性の高いプラテッド透孔性能が提供されています
放射線抵抗が提供されています	航空宇宙および衛星レベルの信頼性が達成される
低排出ガス確保	これは真空環境にとって重要です
UL94 V-0 格付けが達成された	消防安全の遵守が保証される





4応用分野

- マイクロ波,RF,レーダー

- 段階変容器,受動部品

- パワーディバイダー,コップラー,コムバイナー

- フィードネットワーク,フェーズ配列アンテナ

- 衛星通信 基地局アンテナ





5. カスタム2層RFPCB 完全仕様

F4BME275 をベースに完全な2層RFPCBソリューションが提供できます.仕様は以下に示されています.





板の仕様

仕様	詳細
板の種類	2層のRFPCB
基礎材料	F4BME275 PTFEラミネート (RTF銅)
完成板の厚さ	1.6mm
完成した銅重量	1オンス (35μm) 層あたり
板の寸法	103 × 76 mm (1枚)
サイズ・トレランス	±0.15mm
最小の痕跡 / 空間	6 / 9 ミリ
穴の最小サイズ	0.5mm
厚さによる塗装	20 μm
表面塗装	純金塗装 (5 μm / 197 μ ")
トップソールドマスク	ブラック
下の溶接マスク	違う
トップ シルクスクリーン	ホワイト
底部 シルクスクリーン	違う
IPC分類	クラス2
アートワーク形式	ゲルバー RS-274-X
テスト	100%電気テスト (出荷前)
利用可能性	世界 規模





6純金 の 仕上げ を 用いる 理由

このRFPCBには純粋な金塗装 (5 μm / 197 μ ") が選択されている.その利点は以下に記載されている.

利点	利益
優れた溶接性が確保されています.	部品の固定のために酸化のない表面が利用可能である.
ワイヤー結合がサポートされています.	金線結合を必要とするRFコンポーネントは使用できます
耐腐食性がある	銅 の 痕跡 は 厳しい 環境 で 保護 さ れ ます
低接触抵抗が達成される	これはエッジコネクタとテストポイントに適しています
保存期間が長くなっています	溶接性が長期間保たれる
より厚い金 (5 μm) が塗装されます.	高信頼性のアプリケーションのために,追加の耐久性が提供されています.





Q1:F4BME275とF4BM275の違いは何ですか?



A:同じPTFE/ガラス・ダイエレクトリック (Dk2.75) が使用されています.しかし,銅ホイルタイプは異なります.



F4BME275は逆処理されたRTF銅ホイールを使用する.PIM性能は優れている (≤-159 dBc).エッチングはより正確である.電導体損失は低い.



F4BM275は標準ED銅ホイールを使用している.一般RFアプリケーションに適している.PIM要件を満たしていない.



F4BME275は,ベースステーション,衛星システム,PIMに敏感度が低いアプリケーションで選択すべきである.





Q2:PIMとは何か?なぜ重要なのか?

A:PIMは"パッシブ・インターモジュレーション"を略しています.これは,高電力信号がパッシブ・コンポーネントの非線形要素を通過すると発生する歪みです.低PIM性能 (F4BME275では -159 dBc≤) は:

基地局アンテナ (携帯電話タワー)

衛星通信

レーダーシステム

高功率 RF システム



高いPIMは干渉を引き起こし 受容器の感度が低下し システムの性能が低下します





Q3:なぜENIGではなく純金塗装が用いられるのか?

A: 純金塗装 (5 μm / 197 μ ") は,標準 ENIG に比べていくつかの利点があります:



厚い金 耐磨性 と 保存 期間 が 長くなっ た



ワイヤー結合がサポートされています. ENIGは一般的にワイヤー結合に適していません.



耐腐食性が優れている.これは厳しい環境では重要です.



縁コンネクタとテストポイントのためによりよい.



ENIGは,SMT組立に使用される.ワイヤ結合または高耐久性を必要とするRF部品には純粋ゴールドが好ましい.





Q4: 6/9ミリトラスとスペースとはどういう意味ですか?

A: 6mm 線導体の最小幅は6mm (0.152mm) です.



導体間の最小距離は9ミリ (0.229mm) です.



この細線能力により,高密度のRF回路のレイアウトが可能.制御インピーダンスの伝送線が生産される.





Q5:底層に溶接マスクがないのはなぜですか?

A: このデザインにはいくつかの利点があります.



熱管理が改善される 熱消耗に役立つ銅の露出



シャシの直接の接地または熱パッド接触が可能



部品の配置が簡素化されている 底側にはSMT部品がない (すべてのSMTパッドが上にある)



これはRFPCBの一般的な設計慣例です.熱性能と接地が優先事項です.





Q6:F4BME275は鉛のない溶接に適していますか?

A: はい.連続動作温度範囲は -55°C から +260°C です.熱力ストレストーストは260°Cで10秒 (3サイクル) 進行し,デラミナーションは示されません.F4BME275は,鉛のない溶接プロセスと完全に互換性があります.





Q7: オーダーメイドのF4BME275 PCBの典型的なリードタイムは何ですか?

A: リードタイムは,複雑性と量によって異なります. 記述された例のような2層RFPCBでは,典型的なリードタイムは7〜12日です. 具体的なプロジェクトタイムラインについては,当社に連絡してください.





Q8:F4BME275のアルミバックと銅バックのバージョンは利用できますか?

A:はい.F4BME275はアルミニウムバック (F4BME275-AL) と銅バック (F4BME275-CU) のバージョンで利用できます.これらは強化された熱管理とシールドに使用されます.高出力 RF アプリケーションに最適です.





Q9:F4BME275でインパデンス制御PCBを生産できますか?

A: はい. 2.75 ± 0.05 の安定した Dk は,予測可能なインペデンス制御を可能にします.インペデンス制御 RF ボードは,お客様の特定の要件に合わせて設計および製造できます.





Q10 これらのPCBにはどんな検査が行われますか?

A: すべてのボードは:



100%の電気試験 (出荷前) 連続性と隔離が確認される



視覚検査 溶接マスクとシルクスクリーンの品質が確認されます



尺寸検査 板の尺寸と許容量 (±0.15 mm) が確認されている



追加試験 (例えばインピーダンスの試験,BGAのX線検査) は,要求に応じて実施できます.





Q11: F4BME275の最小介電体厚さは?

A: Dk 2.7 〜 3.0 (Dk 2.75 の F4BME 275 を含む) の場合,最小ダイレクトリック厚さは 0.2 mm です.65,最小電解体厚さは0.1mmである.





Q12:公式のデータシートF4BME275はどこで入手できますか?

A: 公式のデータシートは,タイ州・ワンリング隔熱材料工場から入手できます. チームに連絡してください. 文書は提供できます.製造者の技術サポートにも案内できます.





始められるか?

F4BME275ラミナートは原料で提供できる.金属支持型も利用可能である.純金仕上げと細線能力を持つ完全に製造された2層RFPCBが製造できる.

今すぐ連絡してください.



材料の採取と試験



RF回路設計支援



阻力計算と設計支援



PCB コートとDFM レビュー



特定のアプリケーションのための技術サポート
