Wangling's F4BTM298 高DK PTFEラミネート (ED銅箔付き)

製品の説明

F4BTM298とは?

これは,タイ州ワングリング保温材料工場が製造する高電圧恒定型PTFEラミネートである.ガラス繊維布で強化されている.ナノセラミックフィラーが含まれている.介電常数は 2 です.10GHzでは0.98±0.06. 10GHzでは0.0018の散布因数 (Df). X/Y軸ではCTEが15/16ppm/°C. Z軸ではCTEが78ppm/°C.分解温度 (Td) は指定されていませんが,材料は -55°Cから +260°Cまで動作します材料はUL94V-0格付け.湿度吸収が非常に低い (0.05%).標準PTFE材料よりも高いDkを必要とするRFおよびマイクロ波アプリケーションに理想的です.

どんなPCBが作れるの?

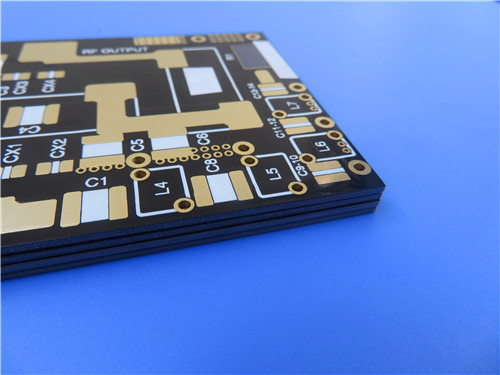

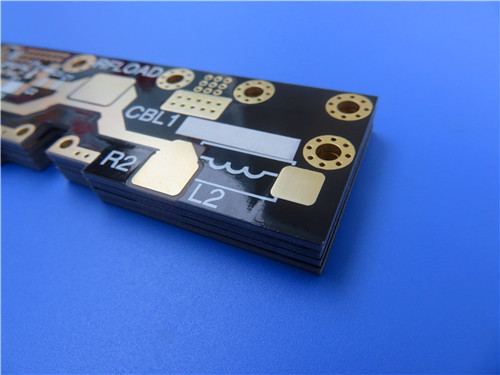

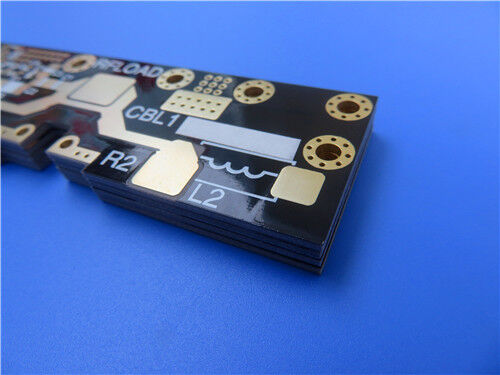

完全な2層RFPCBソリューションが提供できます.ボードはF4BTM298素材に基づいています.完成厚さは0.3mmです.銅の重量は1オンスです.浸水金 は 表面 仕上げ に 用い られ ます. 黒い溶接マスクは上層に塗り,白いシルクスクリーンが上層に印刷されています.下層には溶接マスクやシルクスクリーンが塗りません.最小の痕跡と空間は6と9ミリです. 最小の穴のサイズは0.4mmです. プラチングの厚さは20μmです. 品質基準はIPCクラス2です. このボードは,マイクロ波/RFシステム,相交替器,電源分割器,カップラー,組み合わせ機配送ネットワーク,フェーズ配列アンテナ,衛星通信

1資料概要

F4BTM298は高電圧不変PTFEラミナートである.タイ州ワングリング保温材料工場が製造している.ガラス繊維布で強化されている.ナノセラミックフィラーを含んでいます材料はF4BTMシリーズの一部である.このシリーズはF4BM介電層に基づいている.高介電性および低損失のナノセラミックが追加されている.

この結果,いくつかの改善がもたらされます.

高い電解常数

熱耐性向上

低温膨張係数

高い保温耐性

より良い熱伝導性

低損失特性が維持されています

F4BTM298の主要特徴:

2. F4BTM298 テクニカルデータシート

3応用分野

- マイクロ波,RF,レーダーシステム

- 段階シフト

- 電源分割機,コップラー,コンビナー

- フィードネットワーク

- 段階感知アンテナ,段階配列アンテナ

- 衛星通信

- 基地局アンテナ

4. カスタム2層RFPCB 完全仕様

F4BTM298 をベースに完全な2層RFPCBソリューションが提供できます.仕様は以下に示されています.

板の仕様

5このPCB設計の主要な利点

Q1: F4BTM298の電解常数は?

Dk は 10 GHz で 2.98 ± 0.06 である.これは標準 PTFE 材料よりも高い.よりコンパクトな回路設計を可能にする.

Q2:F4BTM298とF4BTME298の違いは何ですか?

両方 は 同じ 介電 層 を 用い て い ます が,銅 フィルム の 種類 で は 異なっ て い ます.

F4BTM298はED銅ホイールを使用している.PIM要件のない一般 RFアプリケーションに適している.

F4BTME298は,逆処理されたRTF銅ホイールを使用.優れたPIM性能 (≤-160dBc),より正確なエッチング,より低い導体損失を提供しています.

ベースステーション,衛星システム,PIM感度低いアプリケーションでは F4BTME298 を選択してください.

Q3:F4BTM298の熱伝導性は?

熱伝導性はZ方向で0.42W/(m·K) である.これは標準PTFE材料よりも高い.これはナノセラミックフィルラーによる.熱散は改善されている.

Q4: F4BTM298 の最小厚さは?

最小電解厚さは0.254mm (10mls).他の厚さは12.0mmまで利用できます.カスタム厚さの要件については,当社にご連絡ください.

始められるか?

F4BTM298またはF4BTME298原材料ラミネートが提供される.金属支持型 (アルミまたは銅) も利用可能である.浸水金仕上げで完全に製造された2層RFPCBが製造できる.

今すぐ連絡してください.

材料の採取と試験

RF回路設計支援

阻力計算と設計支援

PCB コートとDFM レビュー

特定のアプリケーションのための技術サポート
