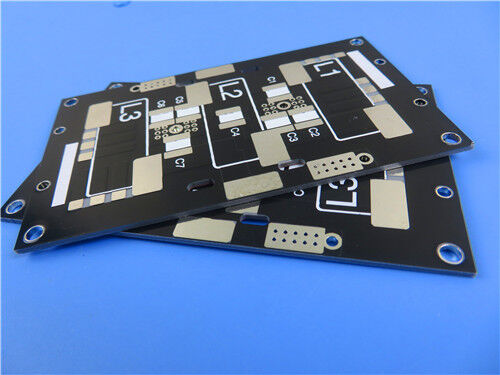

次世代PTFEセラミックラミネート、位相感応型マイクロ波および航空宇宙用途向け F4BTMS450 DK4.5 PCB アップグレード

製品の説明

F4BTMS450とは?

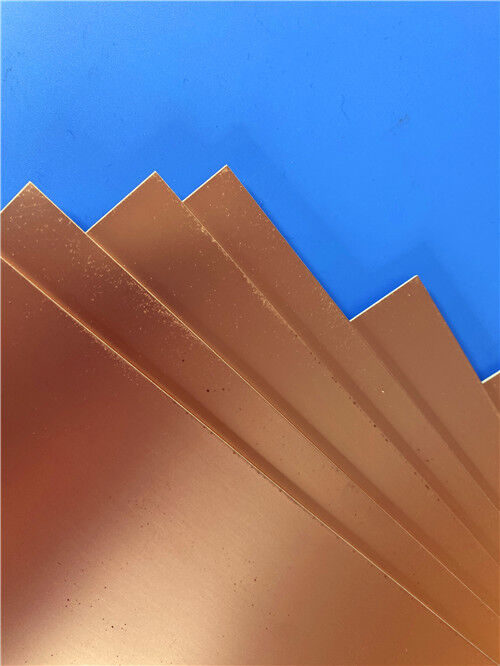

F4BTMS450は,Taizhou Wangling Insulating Material Factoryによって開発された PTFEベースの複合ラミネートです.繊維ガラスの超薄・超細質の織物強化材を装着した陶器製の填料を大量に含む10GHzで4.50 ± 0.09の介電常数,10GHzで0.0015の消耗因数,銅にマッチされたCTE (12ppm/°CでX/Y),それは航空宇宙級である.同様の輸入品を代替できる高信頼性の材料超薄のガラス繊維は,ガラス織り効果を最小限に抑えながら,次元安定性を向上させ,レーダー,フィードネットワーク,段階式配列アンテナ衛星通信も可能です

主要 な 教訓 (一見)

Dk (10GHz):4.50 ± 0.09

分散因子: 0.0015 @ 10GHz; 0.0019 @ 20GHz

TCDK (-55°Cから150°C): -58ppm/°C

CTE (X/Y/Z): 12 / 12 / 45ppm/°C (-55°Cから288°C)

熱伝導性: 0.64 W/ ((m·K)

水分吸収: 0.08%

燃やす可能性: UL 94 V-0

電気強度 (Z方向): > 45 kV/mm

主要な差異点:超薄/超細いガラス繊維強化は,優れた寸法安定性を提供しながら,ガラス織り効果を最小限に抑える

1. なぜF4BTMS450を選ぶのか? 材料選択の理由

F4BTMS450はF4BTMシリーズの改良後継機で,製剤と製造プロセスの両方において重要な技術革新を特徴としています.電気性能と機械的信頼性の両方を要求する高周波回路を設計する技術者向けF4BTMS450は,以下の5つの主要利点によってこれらの要件に対応しています.

ガラス織り効果を最小限に抑える:伝統的な織物ガラスPTFEラミナットとは異なり,F4BTMS450は超薄で超細いガラス繊維布の強化を使用します.これは電磁波の伝播に対するガラス織り効果を最小限に抑える効果は相応のインペダンスと相応度です.相応のアンテナのような相応のアプリケーションでは極めて重要です.

拡張された次元安定性:超薄のガラス繊維の強化と高セラミック負荷の組み合わせにより 優れた寸法安定性がありますPCBの製造中に厳格な記録と極端な温度でも信頼性の高いパフォーマンスを確保する.

優れた電気性能:Dkが4.50 ± 0.09で,消耗因子が低い (0.0015 @ 10GHz) で,F4BTMS450は周波数全体で一貫した電気性能を提供します.材料は安定した電圧不変と40GHzまで低い損失を維持段階感受性のあるアプリケーションに適しています

優れた熱特性:標準PTFEラミナットよりも0.64W/ ((m·K) の熱伝導性が向上し,高功率アプリケーションでよりよい熱散を可能にします.X/Y (12ppm/°C) のCTEが低いことは銅と密接に一致します.,信頼性の高い塗装された透孔の整合性を確保する.

航空宇宙級の信頼性低排気性能で,宇宙用途の要求を満たし,優れた放射線耐性,−55°C~+260°Cの安定した性能F4BTMS450は,要求の高い航空宇宙と防衛環境に適しています.

2F4BTMS450ラミネートの特性

下の表は,公式データシートに記載されているF4BTMS450の電気,機械,熱,物理に関するすべての仕様をまとめています.すべての値は典型的な測定データであり,材料の選択に役立つものとします..

試験方法の参照:

介電常数 (典型) は,GB/T 12636-1990またはIPC-TM-650 2 によって測定される.5.5.5 (ストライプライン法) Z方向で

設計値Dkは50Ωマイクロストライプ法で測定する.

他のプロパティは,IPC-TM-650またはGBT4722-2017規格に従います.

すべての試験データは,材料の選択を助けるための典型的な測定値であり,明示的または暗黙の保証を構成するものではありません.

3周波数と温度安定性

F4BTMS450は周波数と温度の両方で優れた安定性を示しています

周波数安定性:この材料は,0.5GHzから20GHz以上 (最大40GHzまで使用可能) までの安定した介電常数と低損失値を維持し,幅広い周波数範囲で設計要件を満たしています.

温度安定性:F4BTMS450は, -55°Cから150°CまでのTCDKが -58ppm/°Cで,極端な温度でも優れた相安定性を提供します.実際の使用可能な温度範囲は,この試験範囲を大幅に上回ります.

4仕様から現実へ

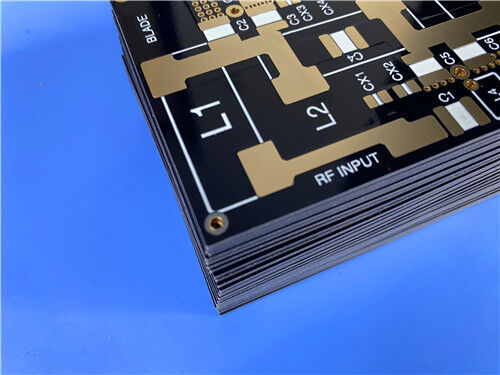

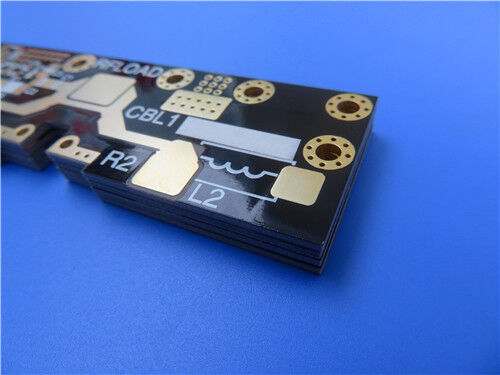

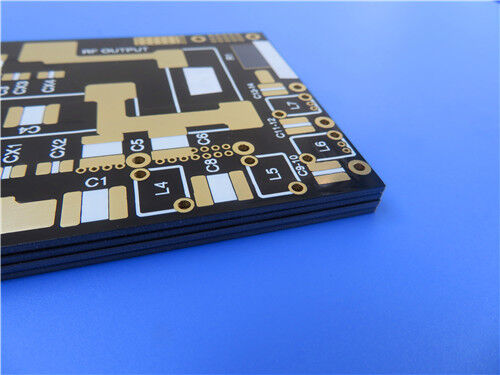

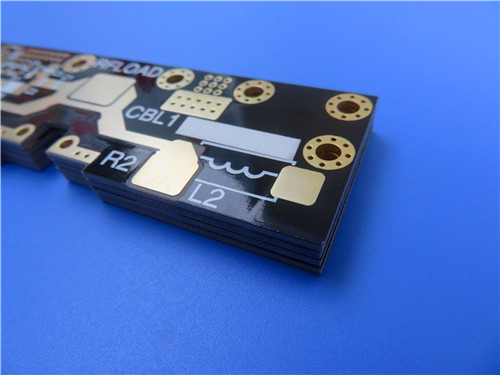

F4BTMS450の実用的な設計での性能を説明するには,0.6mmの完成厚さの2層のボードの例があります.

PCB 設計仕様

主要な仕様に関するエンジニアリングの理由:

F4BTMS450に関する主要製造注記:

掘削:F4BTMS450の超薄/超細いガラス繊維構造には,最適化された速度と引き込み率を持つ鋭いカービッドの掘削が必要である.細いガラス強化は,優れた穴質を提供しながら,標準の織物ガラスPTFEと比較してツールの磨きを減らす.

表面の準備:標準的なPTFE加工技術が適用されます.PTFE表面を活性化させ,強い粘着性を確保するために,プラズマ処理 (CF4/O2など) が塗装の前に推奨されます.

寸法安定性:超薄のガラス繊維とセラミックフィラーが組み合わせることで 優れた寸法安定性が得られます密度の高い登録と高い製造生産率をもたらし,特に細いピッチのデザインに価値があります (4/6ミリ/スペース).

溶接マスクの適用: 黒い溶接マスクは,一貫した色と覆いのために注意深くプロセスの制御を必要とする.標準的なPTFE対応の溶接マスク製剤が推奨される.

5比較位置付け F4BTMS450の特徴

注記: F4BTMS450's ultra-thin/ultra-fine fiberglass construction minimizes the glass weave effect while providing superior dimensional stability—a combination not typically available in standard woven or non-woven PTFE laminates.

6典型的な用途 F4BTMS450が輝く場所

航空宇宙機器:宇宙機システム,機内機器,飛行中の電子機器

マイクロ波とRFシステム:安定した介電性能を必要とする高周波回路

レーダー と 軍用 ラダー: 段階式 レーダー,早期 警告 システム,空中 レーダー

配給ネットワーク:アンテナシステムの配送ネットワーク

段階感知性アンテナ: 段階配列アンテナとビーム形成ネットワーク

衛星通信: 地上ステーション,ペイロード,通信端末

高出力アプリケーション: 熱伝導性の向上 (0.64 W/ ((m·K)) が有益である場合

Q1: F4BTMS450とF4BTMシリーズの違いは何ですか?

F4BTMS450はF4BTMシリーズのアップグレード版で,材料配列と製造プロセスにおける技術的突破を特徴としています.超薄で超細いガラス繊維の補強材が加わっていますDk の範囲が広く,損失が少なく,次元安定性が良く,アニゾトロピーが減り,電気強度が高く,熱伝導性が向上する.

Q2: F4BTMS450 は,ガラスの織り効果をどのように最小限に抑えますか?
超薄で超細いガラス繊維の布を高セラミック負荷と組み合わせることで,電磁波伝播に対するガラス織物効果は最小限に抑えられます.これは電解質損失を軽減し,X/Y/Zアニゾトロピーを減少させる, より一貫したインペダンスと相応答をもたらします.

Q3: F4BTMS450の最大動作周波数は?
この材料は,安定した介電常量と40GHzまで低損失を維持し,幅広い周波数範囲で相敏感なアプリケーションに適しています.

Q4: F4BTMS450は宇宙用途に適していますか?
はい 優れた放射線抵抗性 低排気性能 空間要求を満たし -55°Cから +260°Cの安定した性能航空宇宙および宇宙船での用途に適している.

Q5: F4BTMS450にはどんな介電体厚みがあるの?
最低厚さは0.254mm (10mil) で,6.35mm (250mil) まで0.127mm増量で利用可能である.カスタム厚さは要求に応じて利用可能である.

Q6:F4BTMS450は輸入材料の代わりになるのか?
F4BTMS450は 輸入品に比べて 高信頼性の代替品として 特別に設計されています

Q7: F4BTMS450 に対応する表面塗装は?
HASL LF (デザインケースと同様に),浸水金,浸水銀,ENEPIG,OSPは,すべて完成前に適切な表面準備 (プラズマ処理) に適合しています.

Q8:プロパティ表のすべての値は保証されていますか?
提供されたデータは,材料の選択を助けるための典型的な測定値であり,明示的または暗黙の保証を構成するものではありません.最終利用者は,独自の試験によって,その特定の用途に適性を確認すべきである..

結論

泰州・ワンリング保温材料工場のF4BTMS450は PTFEベースの高周波ラミナットの重要な進歩を表しています超薄/超細いガラス繊維の強化と高セラミック負荷の革新的な組み合わせは,ガラス織り効果を最小限に抑える段階感受性レーダー,フィードネットワーク,フェーズ配列アンテナ,衛星通信のためのすべての重要な属性.2層PCB設計ケースで示されているように厚さ0.6mm 痕跡が4/6ミリ/スペースそしてHASL LF finishF4BTMS450は標準製造作業流にシームレスに統合され,航空宇宙および防衛アプリケーションの要求を満たしていますF4BTMS450は,輸入材料の信頼性のある高性能な代替品を探しているエンジニアにとって,実用化済みで説得力のあるソリューションです.
