製品の説明

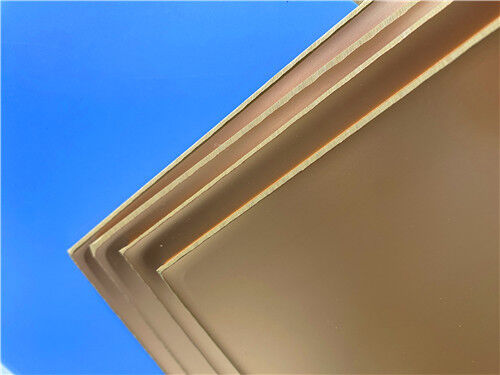

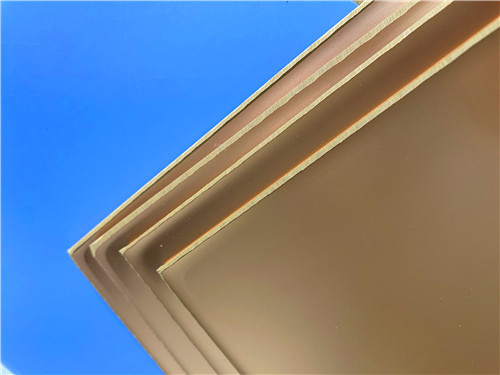

1TMM3ラミネートへの紹介
ロジャースTMM®3は,熱固性マイクロ波材料で,TMM型セラミックこれらの材料は,高度な信頼性のあるプレートドー・ホール (PTH) ストライプラインおよびマイクロストライプアプリケーションのために特別に設計されています.電気性能と機械性能のバランスをとれる.
TMM3ラミネート理想的な性質を組み合わせます陶器用基板PTFEマイクロ波回路ラミナットの加工の便利さにより,これらの材料に通常用いられる特殊な製造技術を必要としない多くのPTFEベースの基板とは異なり,TMMラミナートは電解塗装の前にナトリウムナフタナート処理を必要とせず,製造プロセスを簡素化します.
TMM3の特徴の一つは 耐熱性樹脂システムです 熱塑性材料とは異なり部品の信頼性の高いワイヤー結合を可能にし,パッドの引き上げや基板の変形を心配することなく回路の痕跡につながりますこの特性と優れた機械特性により,TMM3は,要求の高いRFおよびマイクロ波アプリケーションに理想的な選択となります.
2基本技術仕様 (TMM3)
| 資産 | 方向性 | 単位 | 条件 | 試験方法 | TMM3 値 |
| ダイレクトリック常数 (プロセス) | Z | ほら | 10 GHz | IPC-TM-650 2 試行錯誤した5.5.5 | 3.27 ± 0032 |
| 介電常数 (設計) | ほら | ほら | 8~40 GHz | 分相長法 | 3.45 |
| 消耗因子 (プロセス) | Z | ほら | 10 GHz | IPC-TM-650 2 試行錯誤した5.5.5 | 0.002 |
| Dk の熱係数 | ほら | ppm/°K | -55°Cから+125°C | IPC-TM-650 2 試行錯誤した5.5.5 | 37 |
| 断熱抵抗 | ほら | GΩ | C/96/60/95 について | ASTM D257 | >2000年 |
| 容積抵抗性 | ほら | MΩ·cm | ほら | ASTM D257 | 3×109 |
| 表面抵抗性 | ほら | MΩ | ほら | ASTM D257 | >9×109 |
| 電力の強さ | Z | V/ml | ほら | IPC-TM-650 2 試行錯誤した5.6.2 | 441 |
| 分解温度 (Td) | ほら | °C | ほら | ASTM D3850 | 425 |
| CTE X軸 | X について | ppm/K | 0°Cから140°C | ASTM E 831 / IPC-TM-650 2.4.41 | 15 |
| CTE (Y軸) | Y | ppm/K | 0°Cから140°C | ASTM E 831 / IPC-TM-650 2.4.41 | 15 |
| CTE ∆Z軸 | Z | ppm/K | 0°Cから140°C | ASTM E 831 / IPC-TM-650 2.4.41 | 23 |
| 熱伝導性 | Z | W/m/K | 80°C | ASTM C518 | 0.7 |
| 銅の皮の強度 (熱圧後) | X,Y | 1lb/インチ (N/mm) | 溶接後浮遊 1オンス EDC | IPC-TM-650 方法 24.8 | 5.7 (1.0) |
| 折りたたみの強度 (MD/CMD) | X,Y | kpsi | A について | ASTM D790 | 16.53 |
| 折りたたみのモジュール (MD/CMD) | X,Y | MPSI | A について | ASTM D790 | 1.72 |
| 水分吸収 (1.27mm / 0.050") | ほら | % | D/24/23 | ASTM D570 | 0.06 |
| 水分吸収 (3.18mm / 0.125") | ほら | % | D/24/23 | ASTM D570 | 0.12 |
| 特殊重力 | ほら | ほら | A について | ASTM D792 | 1.78 |
| 固有熱容量 | ほら | J/g/K | A について | 計算した | 0.87 |
| 鉛のないプロセスは互換性がある | ほら | ほら | ほら | ほら | はい |
注:TMMラミネートは,0.015"から0.500"までの厚さで,18"×12"および18"×24の標準パネルサイズで入手できます.
3特徴と利点
TMM3は,高周波回路設計の包括的な利点を提供します.
| 特徴 | 記述 |
| 大幅な介電常数範囲 | 複数のDk値で利用可能.特に3.27 ± 0でTMM3032 |
| 低分散因子 | 0.0020 @ 10 GHz 低挿入損失を保証する |
| Dk の低熱系数 | +37 ppm/°Kは,温度を超えて優れた電気安定性を提供します. |
| 銅と一致したCTE | 15ppm/KのX/Y CTEは,信頼性の高いPTH完全性のために銅と密接に一致する |
| 高熱伝導性 | 0.70 W/m/K 伝統的なPTFE/セラミックラミネートの約2倍 |
| 熱性樹脂システム | 温めると柔らかさない |
| 鉛のないプロセスは互換性がある | 現代の組み立てプロセスをサポートします |
優れた機械特性:クリープや冷却の流れに抵抗して 長期的次元安定性を保証します
高いPTH信頼性銅とマッチしたCTEと低エッチ収縮値は,非常に信頼性の高いプラテッド透孔の生産を可能にします.
化学耐性PCBの製造に使用されるエッチンや溶媒に耐性があり,製造損傷を軽減します.
単純化された処理:電気のない塗装の前にナトリウムナフタナート処理は必要ありません.
信頼性の高いワイヤー結合:熱性樹脂は,電線結合中にパッドの持ち上げと基板の変形を防止します.
柔らかい基板の軽さでセラミックのような性能:陶器基板の望ましい特徴と柔らかい基板の加工便利性を組み合わせます.
多用性のあるコーティングオプション:電子積立銅ホイールで1⁄2オンスから2オンス,または真銅またはアルミニウムプレートに直接結合できます.

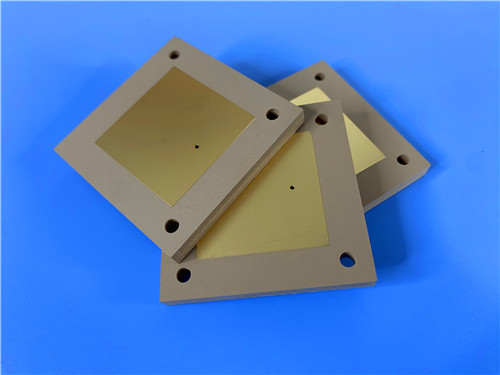

4. TMM3のカスタム2層PCBソリューション
ロージャースTMM3の 先進的な性能を活用して 精密な設計の2層硬いPCBソリューションを 提供していますこの設計は,機械的安定性と制御されたインペデンスのためにより厚い基板を必要とするRFおよびマイクロ波アプリケーションに理想的です.
![]()
PCB 構造の詳細
| パラメータ | 仕様 |
| 基礎材料 | ロジャースTMM3 |
| 層数 | 2 |
| 完成板のサイズ | 48.6 mm × 50.04 mm |
| 完成板の厚さ | 2.54mm |
| 最小の痕跡 / 空間 | 設計要件に従って |
| 穴の最小サイズ | 2.5 mm (穴抜きのみ,盲孔なし) |
| 外層銅重量 | 1オンス (35μm) |
| 厚さによる塗装 | 20 μm |
| 表面塗装 | EPIG (無電動パラジウム浸水金 ニッケルなし) |
| トップ シルクスクリーン | ない |
| 底部 シルクスクリーン | ない |
| トップソールドマスク | ない |
| 下の溶接マスク | ない |
| 電気試験 | 輸送前100% |
| 受け入れられた品質基準 | IPCクラス2 |
| アートワーク形式 | ゲルバー RS-274-X |
| 世界 的 に 利用 できる | 世界中での出荷 |
デザインと製造のハイライト
厚い基板設計:2.54 mm (100 mils) のこのPCBは,例外的な機械的硬さを提供し,チップテスト機や高功率RFモジュールなどの堅牢な構造的サポートを必要とするアプリケーションに理想的です.
高伝導性の銅層:両側から1オンス (35μm) の銅は,RF信号伝送と電源処理に優れた伝導性を提供する.
EPIG 表面塗装:ニッケル層のない電解のないパラジウム浸水金 (EPIG) は,ニッケルと関連した磁気特性を排除しながら,平らで,非常に溶接可能な表面を提供します.信号の整合性が重要な高周波アプリケーションに最適化.
大穴容量:コンネクタ,マウントハードウェア,または穴を通る部品の最小穴サイズは2.5mmに対応する.
信頼性の高いPTHインターコネクト:20μmのプラチングとTMM3の低Z軸CTE (23ppm/K) で,PCBは熱サイクル条件下でも卓越したプラチングスルーホール信頼性を提供します.
単純化された処理:専門的な生産技術を必要としないTMM3は,標準的なPWBプロセスを用いて処理することができます.
厳格な品質管理すべてのボードは100%の電気テストを受け IPC2級基準で製造され 一貫した品質と性能を保証します
5典型的な用途
TMM3は,幅広いRFおよびマイクロ波アプリケーションで広く使用されています.
RF&マイクロ波回路: 一般用途の高周波回路設計
パワーアンプ&コンビナー:優れた熱管理を必要とする高功率RFシステム.
フィルターとカップラー:周波数選択と電力分割ネットワーク
衛星通信システム:宇宙に搭載された衛星機器と地上衛星機器.
グローバル・ポジショニング・システム (GPS) のアンテナ: 精密ナビゲーションとタイムリングのアプリケーション
パッチアンテナ: コンパクトで低プロフィールなアンテナ設計.
介電極化器とレンズ: 先進的なマイクロ波光学とビーム形成部品.
チップテスト機: 機械的安定性と信号の整合性を要求する高周波のテストと測定インターフェース.
6結論
高周波回路ボードの 専門サプライヤーとして我々は,世界クラスのPCBソリューションを提供するために,精密な製造能力とロジャースTMM3熱固定マイクロ波ラミネートの実証されたパフォーマンスを組み合わせます2層の提供は TMM3の安定した介電性能 低損失 銅とマッチした CTE 優れた熱伝導性最も要求の高いRFおよびマイクロ波アプリケーションが最高レベルのパフォーマンスと信頼性を達成することを保証します.
衛星通信システム 電力増幅器 チップテスト器 先進的なアンテナ配列を 開発していようと 私たちのエンジニアチームは プロジェクトを支援する用意があります技術的な相談のために高周波イノベーションの信頼できるパートナーになることを楽しみにしています.
