| MOQ: | 1 |
| 価格: | USD 9.99-99.99 |
| 標準パッケージ: | 真空 |
| 配達期間: | 10仕事日 |
| 決済方法: | T/T、Paypal |
| 供給能力: | 1ヶ月あたりの45000部分 |

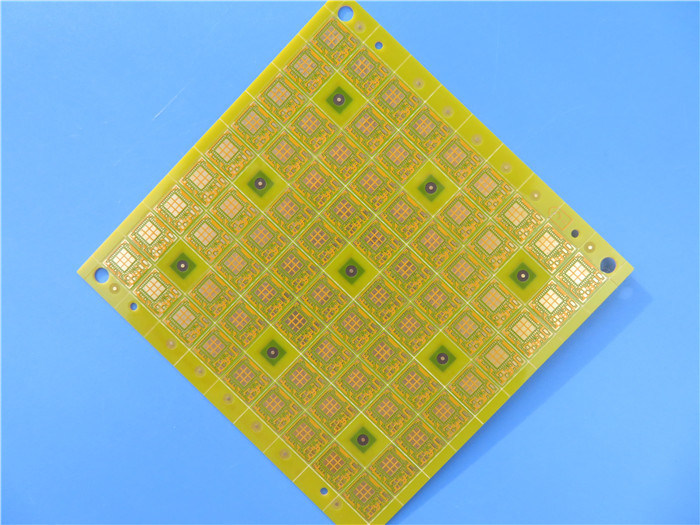

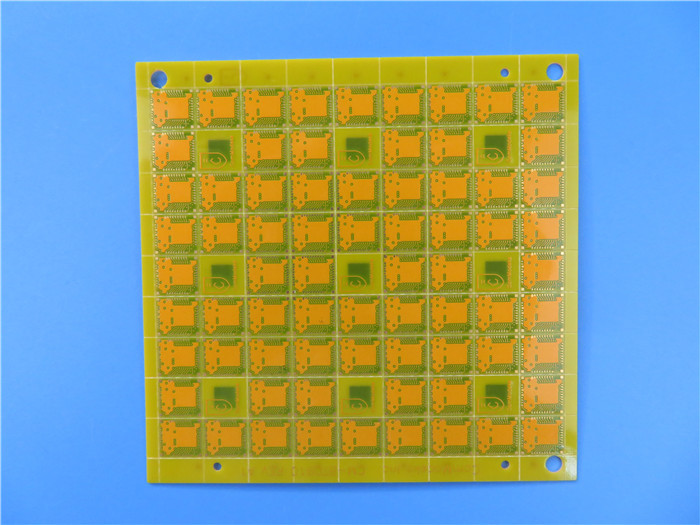

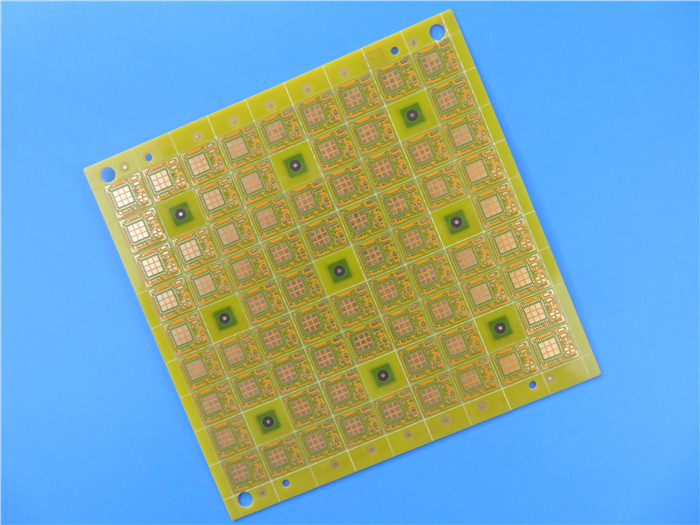

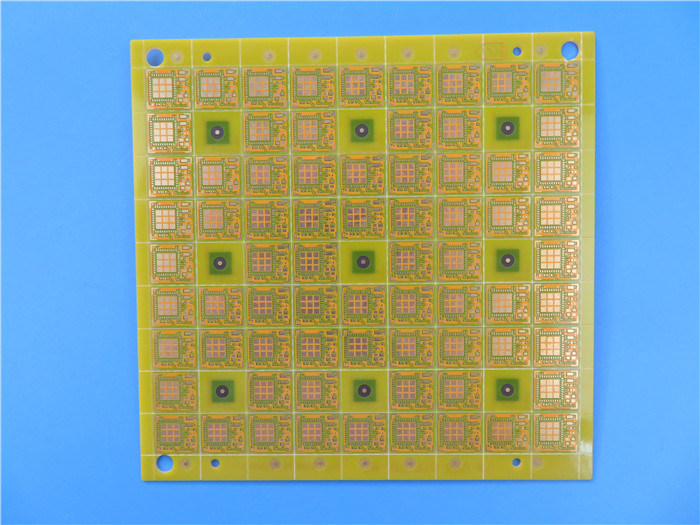

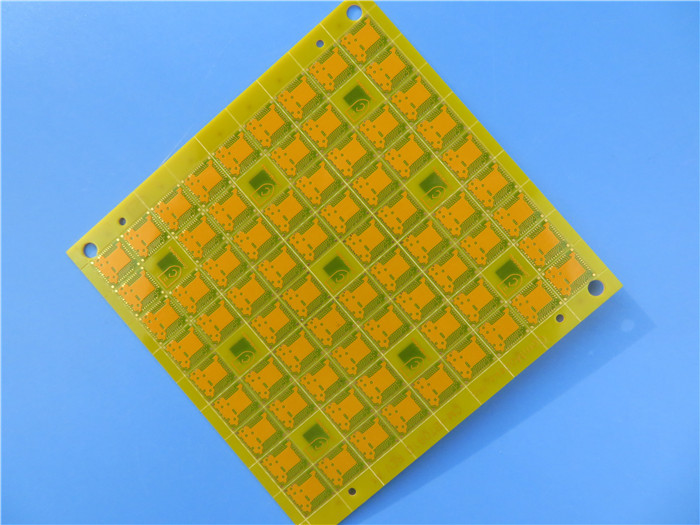

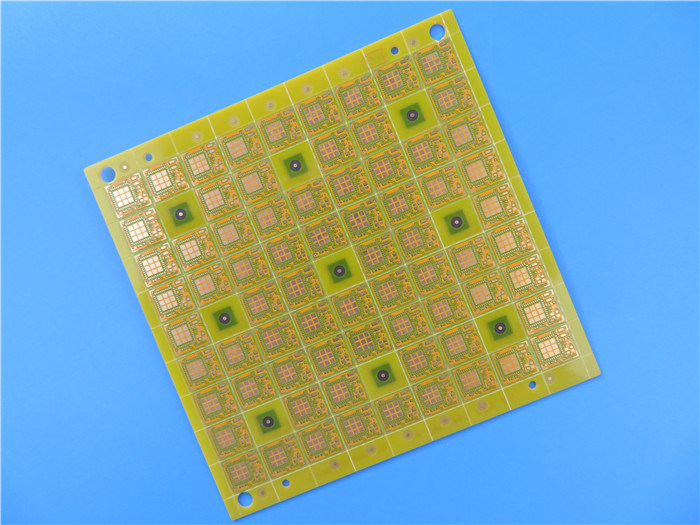

多層薄いPCB 0.5mm 4-層液浸の金が付いている薄いPCB板
（プリント回路板は顧客用プロダクト、映像であり示されている変数は参照のためちょうどである）
1.1概説
これはタイプの4層GPSの追跡者の適用のためのTg 135°CのFR-4基質で造られる薄いPCB板である。それは黄色いはんだのマスク（Taiyo）のシルクスクリーンおよびパッドの液浸の金なしにたった0.5 mm厚い。基材はパネルごとのPCBの上の72を供給するITEQからある。それらはGerber供給されたデータを使用してIPC 6012のクラス2ごとに製造される。それぞれ50のパネルは郵送物のために詰まる。
1.2特徴および利点
1. FR-4材料は熱信頼性の必要性のために迎合的な、適したRoHSである;
2. 液浸の金は長期保管の時間（真空バッグで1年以上間貯えることができる）がある;
3. 私達は強力なPCBの機能をあなたの研究開発、販売およびマーケティングを支えてもらう;
4. 1ヶ月あたりのPCBの16000㎡研修会そして8000のタイプ;
5. 容易な、1対1の売り上げ後のサービス;
6. ISO9001、ISO14001、IATF16949、ISO13485、ULは証明した;
7. PCBの経験の18+年以上;
8. IPCのクラス2/IPCのクラス3。
1.3適用
監視サーベイランス制度
格子タイ インバーター
変復調装置USB
Mifiのルーター
車GPSの追跡者
ユーザーのアクセス管理
サーキット ボードの部品
埋め込まれたシステム応用
コンバーターDCへのDC
プリンター
1.4 PCB変数
| PCBのサイズ | 100 x 105mm=72PCS |
| 板タイプ | 多層PCB |
| 層の数 | 4つの層 |
| 表面の台紙の部品 | 肯定 |
| 穴の部品を通して | いいえ |
| 層の旋回待避 | 銅-------18um （0.5oz） +plateの上のCS |
| 4mil prepreg | |
| 銅-------18um （0.5oz） GNDの平面 | |
| 5mil FR-4 | |
| 銅-------18um （0.5oz） PWRの平面 | |
| 4mil prepreg | |
| 銅-------18um （0.5oz） PWRの平面 | |
| 技術 | |
| 最低の跡およびスペース: | 4mil/4mil |
| 最低/最高の穴: | 0.3/2.50mm |
| 異なった穴の数: | 31 |
| ドリル孔の数: | 2315 |
| 製粉されたスロットの数: | 0 |
| 内部排気切替器の数: | 0 |
| インピーダンス制御 | いいえ |
| 板材料 | |
| ガラス エポキシ: | FR-4、ITEQ IT140 TG>135、えー<5> |
| 最終的なホイルの外面: | 1oz |
| 内部最終的なホイル: | 0.5oz |
| PCBの最終的な高さ: | 0.52-0.56mm |
| めっきおよびコーティング | |
| 表面の終わり | 3µmのニッケル（14.9%区域）上の液浸の金0.025µm |
| に適用するためにマスクをはんだ付けしなさい: | 上および下、12micron最低 |
| はんだのマスク色: | 黄色い、Taiyo PSR-2000GT600D |
| はんだのマスクのタイプ: | LPSM |
| CONTOUR/CUTTING | 旅程 |
| 印 | |
| 構成の伝説の側面 | シルクスクリーンはnot requried。 |
| 構成の伝説の色 | シルクスクリーンはnot requried。 |
| 製造業者の名前かロゴ: | シルクスクリーンはnot requried。 |
| を経て | パッドので穴（PTH）を通って、そしてCSおよびPSにおおうことによってめっきされて、viasは目に見えないべきではない。 |
| FLAMIBILITYの評価 | UL 94-V0の承認MIN。 |
| 次元の許容 | |
| 輪郭次元: | 0.0059" （0.15mm） |
| 板めっき: | 0.0030" （0.076mm） |
| ドリルの許容: | 0.002" （0.05mm） |
| テスト | 100%の電気テスト前の郵送物 |
| 供給されるべきタイプのアートワーク | 電子メールファイル、Gerber RS-274-X、PCBDOC等 |
| サービス エリア | 世界的に、全体的に。 |
|
|
