| MOQ: | 1 |
| 価格: | USD 9.99-99.99 |
| 標準パッケージ: | 真空 |
| 配達期間: | 10仕事日 |
| 決済方法: | T/T、Paypal |
| 供給能力: | 1ヶ月あたりの45000部分 |

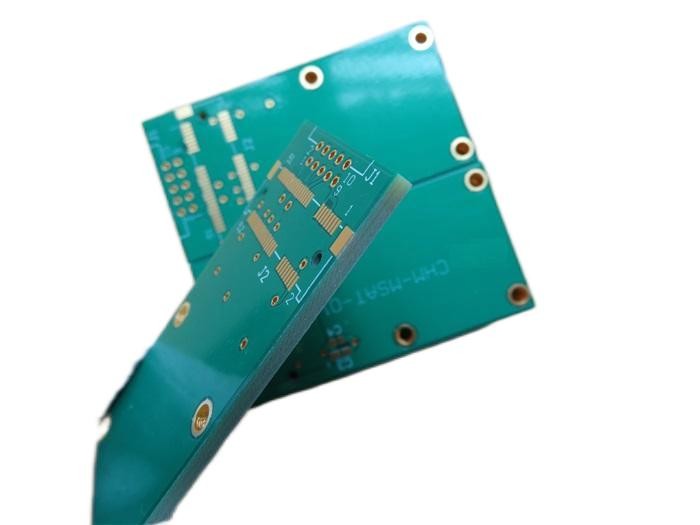

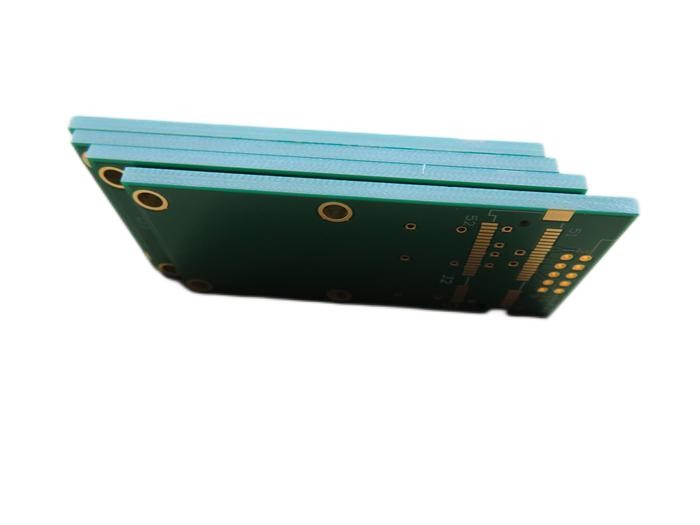

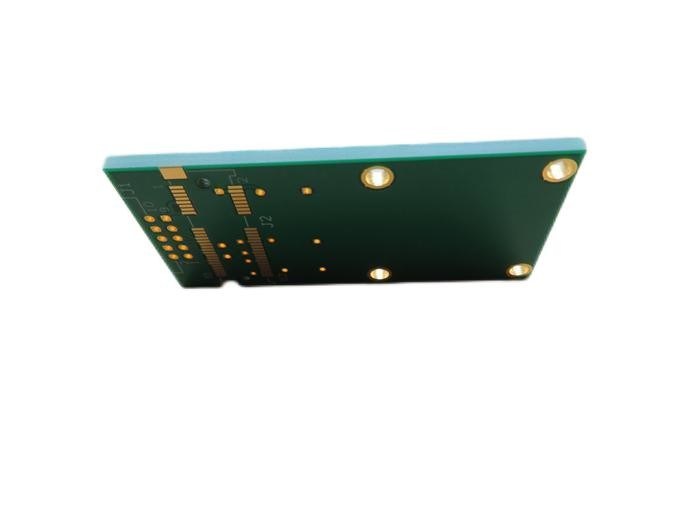

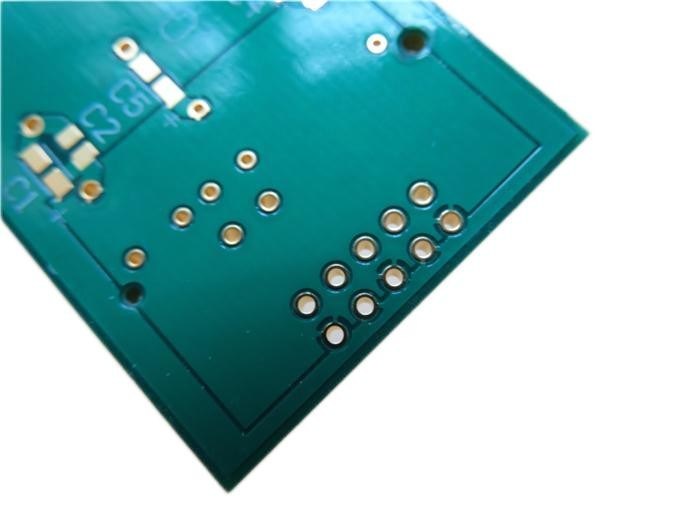

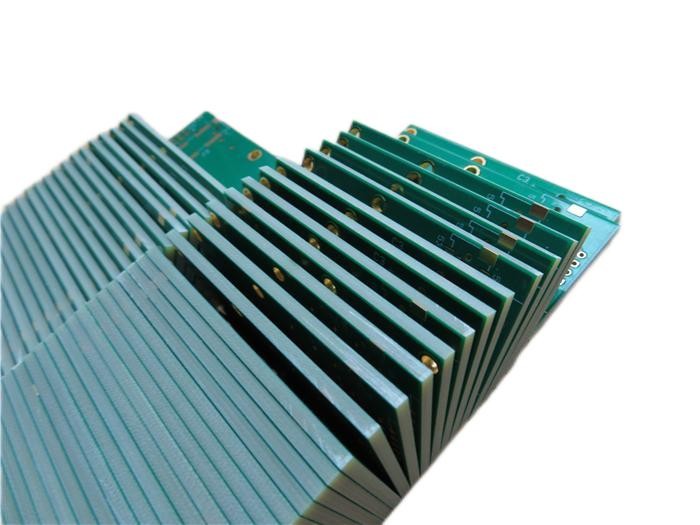

2oz銅とのFR-4で造られる厚いPCB 2.4mmのサーキット ボードの二重層PCB板
（プリント回路板は顧客用プロダクト、映像であり示されている変数は参照のためちょうどである）
1.1概説
これはマイクロSATAのキャリア板の適用のためのTg 150°Cとタイプの2つのozの倍PCB味方したFR-4基質で造られるである。それは緑のはんだのマスク（Taiyo）およびパッドの液浸の金（4マイクロインチの金）の白いシルクスクリーン（Taiyo）と2.4 mm厚い。基材は単一PCBを供給するITEQからある。それらはGerber供給されたデータを使用してIPC 6012のクラス2ごとに製造される。それぞれ20のパネルは郵送物のために詰まる。
1.2特徴および利点
1. 非常に低湿の吸収およびよりよいCAFの抵抗の中間Tgの基質;
2. 液浸の金にサーキット ボードの高いsolderability、PCBの表面の強調およびより少ない汚染がない。
3. ISO9001、ISO14001、IATF16949、ISO13485、ULは証明した;
4. 1ヶ月あたりの16000㎡研修会および30000㎡出力機能;
5. ベテランの販売人は巧みなカスタマー サービスを提供する;
6. IPCのクラス2/IPCのクラス3;
7. プロトタイプPCBの機能および大量生産の機能;
8. PCBの経験の18+年以上。
1.3適用
ディバイダー
警報システム
保証警報
長期WiFiのアンテナ
変復調装置4G WiFi
車GPS
PLCのプログラミングの個人指導
保証アクセス
モジュラー オシロスコープ
繊維光学の受容器
1.4 PCB変数
| PCBのサイズ | 65.5 x 33.75mm=1PCS |
| 板タイプ | 二重味方されたPCB |
| 層の数 | 2つの層 |
| 表面の台紙の部品 | 肯定 |
| 穴の部品を通して | 肯定 |
| 層の旋回待避 | 銅-------52.5um （1.5oz） +plateの最上層 |
| FR-4 2.3mm | |
| 銅-------52.5um （1.5oz） +plate BOTの層 | |
| 技術 | |
| 最低の跡およびスペース: | 23ミル/7.7ミル |
| 最低/最高の穴: | 0.7 mm/3.2 mm |
| 異なった穴の数: | 6 |
| ドリル孔の数: | 23 |
| 製粉されたスロットの数: | 0 |
| 内部排気切替器の数: | 0 |
| インピーダンス制御: | いいえ |
| 金指の数: | 0 |
| 板材料 | |
| ガラス エポキシ: | FR-4 Tg150℃、えー<5> |
| 最終的なホイルの外面: | 2つのoz |
| 内部最終的なホイル: | 2つのoz |
| PCBの最終的な高さ: | 2.4 mm ±0.2 |
| めっきおよびコーティング | |
| 表面の終わり | 液浸の金（3µmのニッケル12.1%） 0.1µm |
| に適用するためにマスクをはんだ付けしなさい: | 上および下、12micron最低 |
| はんだのマスク色: | 緑、PSR-2000GT600D、Taiyoは供給した。 |
| はんだのマスクのタイプ: | LPSM |
| CONTOUR/CUTTING | 旅程 |
| 印 | |
| 構成の伝説の側面 | 上および下。 |
| 構成の伝説の色 | 、IJR-4000 MW300白いのTaiyoのブランド |
| 製造業者の名前かロゴ: | コンダクターおよびleged自由域の板で印を付けられる |
| を経て | 穴（PTH）を通ってめっきされる、最低のサイズ0.7mm。 |
| FLAMIBILITYの評価 | UL 94-V0の承認MIN。 |
| 次元の許容 | |
| 輪郭次元: | 0.0059" |
| 板めっき: | 0.0029" |
| ドリルの許容: | 0.002" |
| テスト | 100%の電気テスト前の郵送物 |
| 供給されるべきタイプのアートワーク | 電子メールファイル、Gerber RS-274-X、PCBDOC等 |
| サービス エリア | 世界的に、全体的に。 |
1.5私達のPCBの機能（2022年）
| 変数 | 価値 |
| 層の計算 | 1-32 |
| 基質材料 | RO4350B、RO4003C、RO4730G3、RO4360G2、RO4533、RO3003、RO3006、RO3010、RO3035、RO3203、RO3210;RT/Duriod 5880;RT/Duriod 5870、RT/Duriod 6002、RT/Duroid 6010、RT/duroid 6035HTC;TMM4、TMM10のΚ 438;TLF-35;RF-35TC、RF-60A、RF-60TC、RF-35A2、RF-45、RF-10、TRF-45;TLX-0、TLX-6、TLX-7、TLX-8;TLX-9、TLY-3、TLY-5;PTFE F4B （DK2.2 DK2.65 DK2.85 DK2.94、DK3.0、DK3.2、DK3.38、DK3.5、DK4.0、DK4.4、DK6.15、DK10.2）;AD450、AD600、AD1000、TC350;Nelco N4000、N9350、N9240;FR-4 （高いTg S1000-2M、TU-872 SLK、TU-768、IT-180A等）、FR-4高いCTI>600V;Polyimide、ペット;金属の中心等。 |
| 最高のサイズ | 飛行テスト:900*600mmの据え付け品テスト460*380mmのテスト無し1100*600mm |
| 板輪郭の許容 | ±0.0059"（0.15mm） |
| PCBの厚さ | 0.0157" - 0.3937" （0.40mm--10.00mm） |
| 厚さの許容（T≥0.8mm） | ±8% |
| 厚さの許容（t<0.8mm） | ±10% |
| 絶縁材の層の厚さ | 0.00295" - 0.1969" （0.075mm--5.00mm） |
| 最低トラック | 0.003" （0.075mm） |
| 最低スペース | 0.003" （0.075mm） |
| 外の銅の厚さ | 35µm--420µm （1oz-12oz） |
| 内部の銅の厚さ | 17µm--350µm （0.5oz - 10oz） |
| ドリル孔（機械） | 0.0059" - 0.25" （0.15mm--6.35mm） |
| 終了する穴（機械） | 0.0039" - 0.248" （0.10mm--6.30mm） |
| DiameterTolerance （機械） | 0.00295" （0.075mm） |
| 登録（機械） | 0.00197" （0.05mm） |
| アスペクト レシオ | 12:1 |
| はんだのマスクのタイプ | LPI |
| Soldermask最低の橋 | 0.00315" （0.08mm） |
| Soldermaskの最低の整理 | 0.00197" （0.05mm） |
| 直径によるプラグ | 0.0098" - 0.0236" （0.25mm--0.60mm） |
| インピーダンス制御許容 | ±10% |
| 表面の終わり | HASL、HASL LF、ENIGのImmの錫、Imm Ag、OSPの金指 |
|
|
