| 最小注文数量 : | 1 | 価格 : | USD 9.99-99.99 per piece |
|---|---|---|---|
| パッケージの詳細 : | 真空 | 受渡し時間 : | 10仕事日 |
| 支払条件 : | T/T、Paypal | 供給の能力 : | 1ヶ月あたりの45000部分 |
| 起源の場所: | 中国 | ブランド名: | Bicheng Technologies Limited |
|---|---|---|---|
| 証明: | UL | モデル番号: | BIC-451-V4.5 |
|
詳細情報 |
|||
| レイヤー数: | 1 | ガラスエポキシ: | FR-4 |
|---|---|---|---|
| 最終的なホイルの外面: | 1.0オンス | PCBの最終的な高さ: | 0.2mm±0.1 |
| 表面仕上げ: | OSP | はんだマスクの色: | 白 |
| 構成の伝説の色: | 青 | テスト: | 100％の電気試験事前発送 |
製品の説明

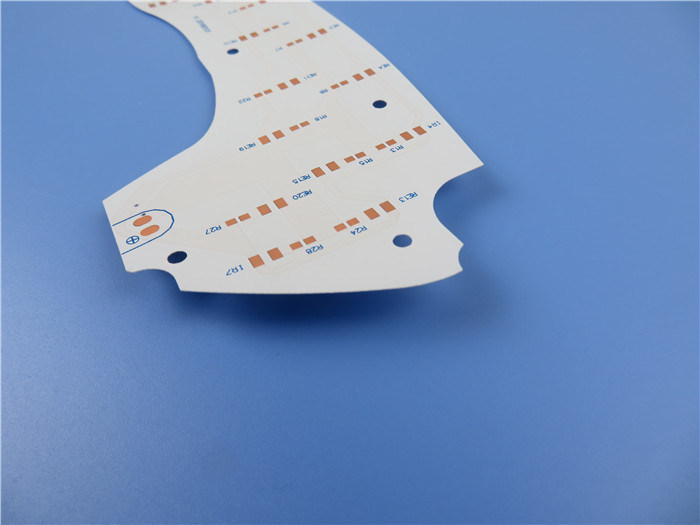

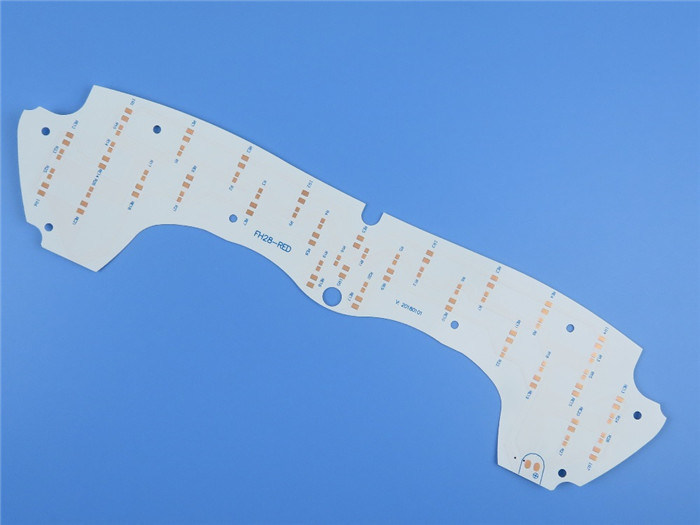

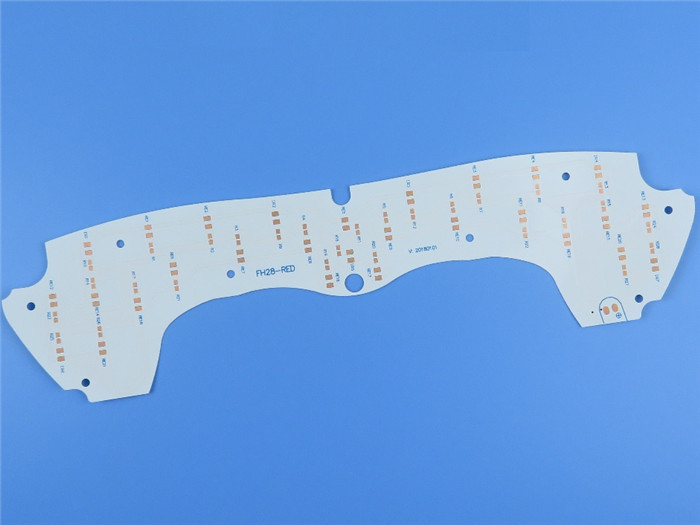

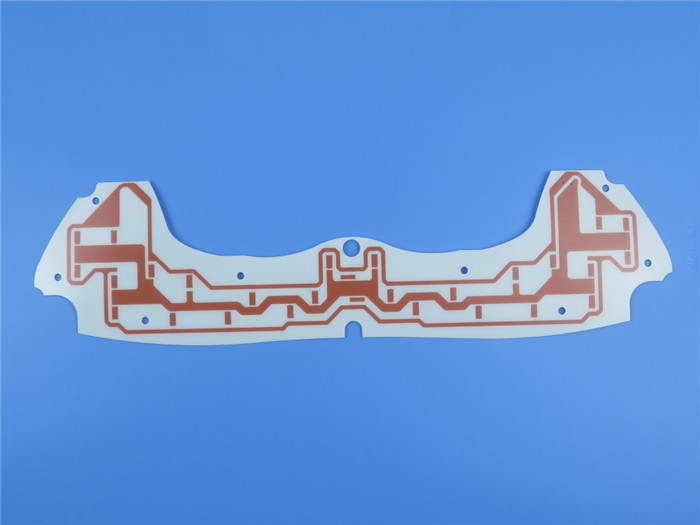

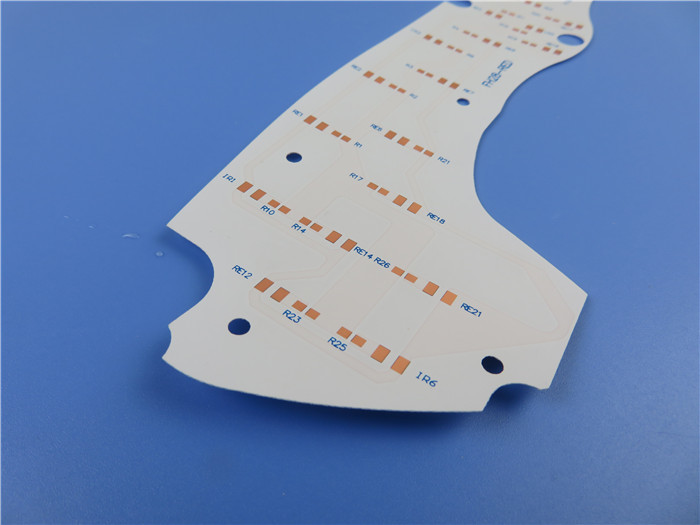

薄型PCB 0.2mm FR-4白色溶接マスク付き印刷回路板そしてOSP(印刷回路ボードはカスタム製の製品であり,表示された写真とパラメータは参照のためにのみ)
一般説明
これは0.2mmほど薄い薄いPCBの一種で,従来のFR-4基板で単層の銅で作られ,1オンス銅で完成しています. 白い溶接マスクとOSPのパッドで非常にシンプルなボードです.
PCB 仕様
| PCB の サイズ | 256 x 66mm = 1PCS |
| 基礎材料: | FR-4 |
| 層数 | 片面PCB |
| SMT | はい |
| 穴 の 部品 を 通し て | ありません |
| レイヤースタック | 銅 ------- 35um ((1オンス) |
| FR-4 | |
| 最小の痕跡と空間: | 59ミリ / 59ミリ |
| 最小/最大穴: | 0.5mm/5.8mm |
| 末尾のホイール外側: | 1オンス |
| ファイナルホイール内側: | 0オンス |
| PCBの最終高さ: | 0.22mm |
| 表面塗装 | OSP |
| 溶接マスク 適用: | トップ |
| 溶接マスクの色: | 白い溶接マスク |
| 形状/切断 | パンチング |
| コンポーネント伝説の側面 | トップ |
| 部品レジェンドの色 | 青いシルクスクリーン |
| VIA | 穴を通過して塗装されたものはありません (NPTH) |
| 燃やす可能性の評価 | UL 94-V0 承認基準 |
| テスト | 100% 送料前の電気テスト |
| 提供される美術品の種類 | メールファイル,ゲルバー RS-274-X,PCBDOCなど |
| サービスエリア | 世界中で 世界的に |
典型的な用途
セキュリティ電子機器
プログラム論理制御
産業システム
自動車 の 追跡 システム
電子カウンター
外部WiFiアンテナ
わたしたち の 利点
エンジニアリング設計は,生産前期に問題が発生するのを防ぎます.
PCBの製造は 要求された仕様を厳格に遵守します
厳格な WIP 検査と監視,および作業指導
強力なPCB能力が 開発,販売,マーケティングを支援します
定時配達 98%以上の定時配達率
生産能力は月30000m2
定時配達 98%以上の定時配達率
私たちの能力 2022
| パラメータ | 価値 |
| 層数 | 1から32 |
| 基板材料 | RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210; RT/Duriod 5880; RT/Duriod 5870, RT/Duriod 6002, RT/Duroid 6010, RT/Duroid 6035HTC; TMM4, TMM10, カッパ 438;TLF-35; RF-35TC, RF-60A, RF-60TC, RF-35A2, RF-45, RF-10, TRF-45; TLX-0, TLX-6, TLX-7, TLX-8; TLX-9, TLY-3, TLY-5; PTFE F4B (DK2.2 DK2.65 DK2.85 DK2.94DK30DK32DK338DK35DK40DK44DK615, DK10.2); AD450, AD600, AD1000, TC350; Nelco N4000, N9350, N9240; FR-4 (High Tg S1000-2M, TU-872 SLK, TU-768, IT-180Aなど), FR-4 高CTI>600V;ポリマイド,PET,金属コアなど |
| 最大サイズ | 飛行試験: 900*600mm,固定装置試験 460*380mm,試験なし 1100*600mm |
| 取締役会 概要 許容 | ±0.0059" (0.15mm) |
| PCB 厚さ | 0.0157" - 0.3937" (0.40mm--10.00mm) |
| 厚さ許容量 (T≥0.8mm) | ±8% |
| 厚さ 容量 (t<0.8mm) | ±10% |
| 隔熱層厚さ | 00.075mm~5.00mm 半径は0.075mm~5.00mm 半径は0.0295mm~0.1969mm |
| 最小軌跡 | 0.003" (0.075mm) |
| 最小スペース | 0.003" (0.075mm) |
| 外部銅厚さ | 35μm~420μm (1oz~12oz) |
| 内部の銅厚さ | 17μm~350μm (0.5オンス~10オンス) |
| 穴を掘る (機械) | 0.0059" - 0.25" (0.15mm - 6.35mm) |
| 完成した穴 (機械) | 00.10mm~6.30mm |
| 直径 容量 (機械用) | 0.00295インチ (0.075mm) |
| 登録 (機械) | 0.00197インチ (0.05mm) |
| アスペクト比 | 12:1 |
| 溶接マスクタイプ | LPI |
| ミン・ソルダーマスク・ブリッジ | 0.00315インチ (0.08mm) |
| ソーダーマスクの最小クリアランス | 0.00197インチ (0.05mm) |
| 直径経由でプラグ | 00.0098" - 0.0236" (0.25mm - 0.60mm) |
| 阻力制御の許容度 | ±10% |
| 表面塗装 | HASL,HASL LF,ENIG,Imm ティン,Imm Ag,OSP,ゴールドフィンガー |
FR-4 材料説明
今日も,FR-4は,エポキシ樹脂系に基づく材料であるPCB製造産業の作業馬です.それは130°C (ガラス移行温度,Tg) とTg温度以上で加熱するとZ軸方向に高い膨張を示します.
FR-4 (またはFR4) は材料グレードの指定の一種で,樹脂材料が炎に耐性 (自滅性) を有することを意味します.FR-4は材料の仕様の一種であり,材料名ではありません.しかし,材料の質は"FR"は,炎阻害剤を意味し,FR-4の燃焼性の安全性が UL94V-0規格に準拠していることを示します.
FR-4エポキシガラスは,高圧熱固定プラスチックラミネートで,強度・重量比が良好で,水吸収がほぼゼロです.FR-4 は,かなりの機械的強度を持つ電気隔熱器として最も一般的に使用されます.この材料は,乾燥状態と湿度の両方で,高い機械的値と電気隔熱特性も保持することが知られている.これらの属性,優れた製造特性とともに,このグレードは,様々な電気および機械用途に有用性があります.
ラミネート --- FR-4 プリント回路板 (PCB) に適用される
FR-4グレードの材料は,一般的に回路板に使用されています.しかし,ほとんどのものは,いわゆる4つの機能 (テラ機能) 複合材料に基づいています. それは,炎に耐えるエポキシ樹脂結合剤で織り成されたガラス繊維布で構成されています..
FR-4 は,硬い印刷回路板 (PCB) の圧倒的多数が製造される主要な隔熱骨干です.FR-4 ガラス エポキシパネルの片側または両側に薄い層の銅葉がラミネートされています一般に銅層ラミネート (CCL) と呼ばれています.
FR-4銅覆いシートは,印刷回路板 (PCB) を製造するために銅層に刻まれた回路相互接続で製造されています.より 複雑 で 複雑 な FR-4 プリント サーキット 板 (PCB) は 多層 で 製造 さ れ て い ます"多層回路"とも呼ばれます
