S1000-2Mの中心の高いTgのプリント基板(PCB)および液浸の金とのS1000-2MB Prepreg
担当者 : Sally Mao
電話番号 : 86-755-27374847
ワットスアップ : +8618277967574
|
詳細情報 |
|||
| 基材: | FR-4 Tg170℃ | PCBの最終的な高さ: | 2.0mm ±0.2 |
|---|---|---|---|
| 最終的なホイルの外面: | 1オンス | 表面仕上げ: | イマージョンゴールド |
| はんだマスクの色: | 緑 | 構成の伝説の色: | 白 |
| テスト: | 100%の電気試験事前発送 | ||
製品の説明

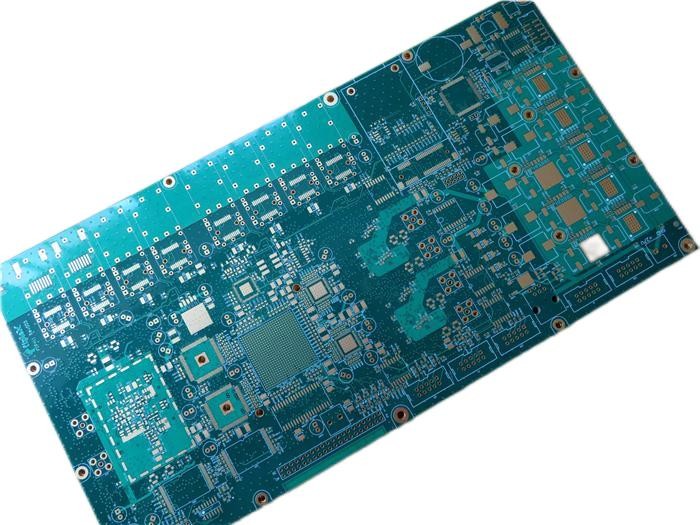

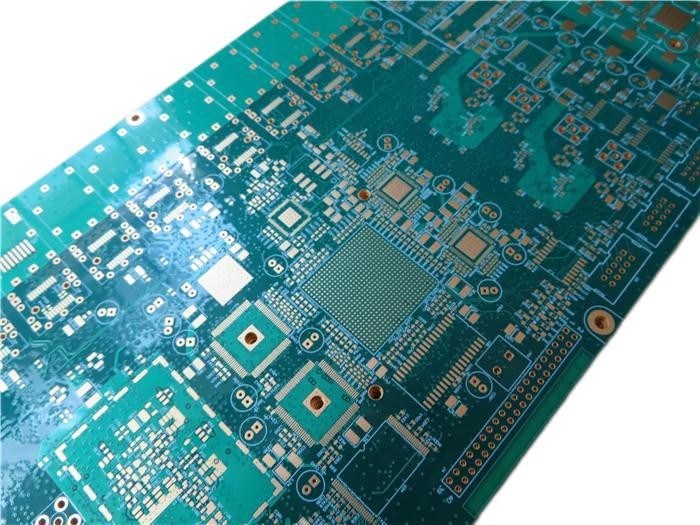

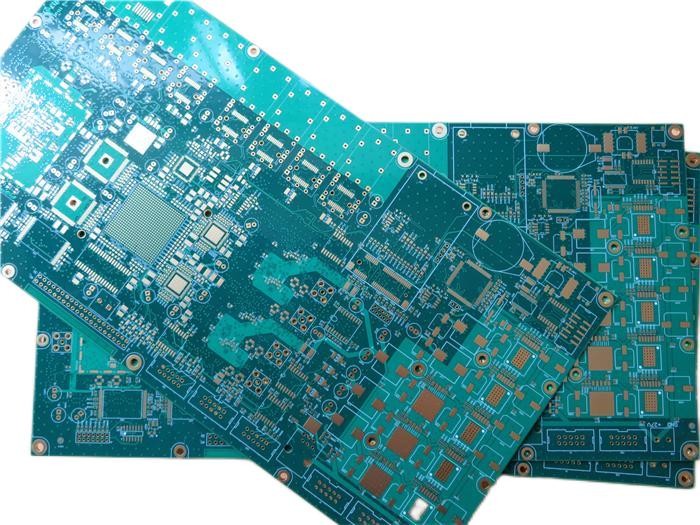

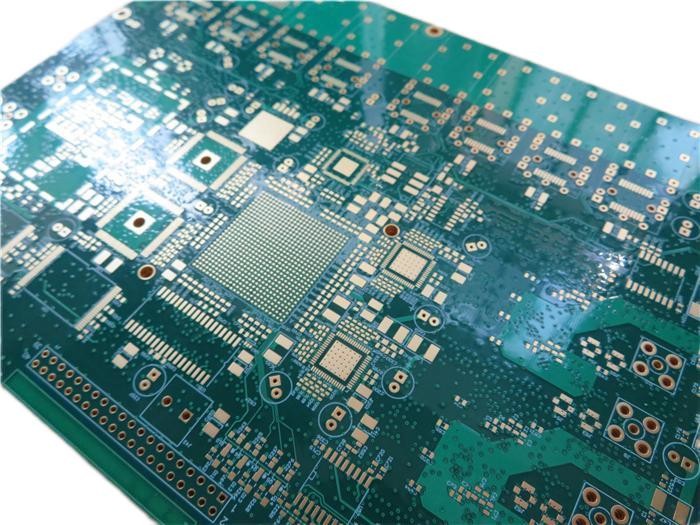

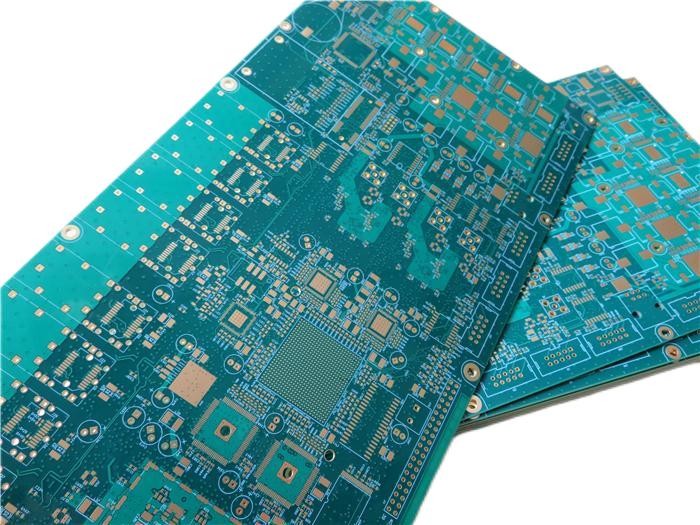

PCB付きボールグリッドアレイ 10-L層 BGA PCB 搭載高TgFR-4、イマージョンゴールド仕様
(プリント基板はカスタムメイド製品であり、表示されている画像とパラメータは参考用です)
1.1 一般説明
これは10層のプリント基板で、FR-4 Tg170基板上に構築され、PLC制御用途に使用されます。厚さは2.0mmで、緑色のソルダマスク上に白いシルクスクリーン、パッドにはイマージョンゴールドが施されています。回路基板の最上部にはBGAパッケージが配置され、0.5mmピッチで高ピン数です。ベース素材はShengyi製で、1アップボードが供給されます。Gerberデータに基づいてIPC 6012クラス2で製造されています。20枚ごとに梱包して出荷されます。
1.2 特長と利点1. 高Tg工業標準材料は優れた熱信頼性を示します。2. イマージョンゴールドは、部品のはんだ付け中に優れた濡れ性を保証し、銅の腐食を防ぎます。
3. 社内エンジニアリング設計により、製造前の問題を回避します。
4. ISO9001、ISO14001、IATF16949、ISO13485、UL認証取得済み。
5. 顧客苦情率:
<1%
6. 定時配送率:>98%7. プロトタイプPCBから量産までの対応能力。
8. 多層および任意層HDI PCB。
9. 18年以上のPCB経験。
1.3 用途
コンバーター
![]()
USBワイヤレスアダプター12Vインバーター
ワイヤレスルーターレビュー
ラダーロジック
バッテリーインバーター
CCTVセキュリティ
ワイヤレスGルーター
プログラマブルコントローラー
バックプレーン
1.4
PCB仕様
項目
説明値
| 層数 | 10層PCB | 10層基板 |
| 基板タイプ | 多層PCB | 多層PCB基板 |
| 基板サイズ | 168.38 x 273.34mm=1up | 168.38 x 273.34mm=1up |
| ラミネート | FR4 | FR4 |
| サプライヤー | SHENGYI | Tg |
| 白 | 仕上がり厚さ | |
| 2.0+/-10% MM | メッキ厚さ | |
| PTH Cu厚さ | >20 um | |
| 内層Cu厚さ | 1/1 OZ | 表面Cu厚さ |
| 35 um | ソルダマスク | |
| 材料タイプ | LP-4G G-05 | |
| サプライヤー | Tai yo | 色 |
| 白 | 片面/両面 | |
| 両面 | S/M厚さ | |
| >=10.0 um | 回路 | |
| 剥がれなし | レジェンド | |
| トレース幅 (mm) | S-380W | |
| サプライヤー | Tai yo | 色 |
| 白 | 位置 | |
| 両面 | 3Mテープテスト | |
| 剥がれなし | 回路 | |
| トレース幅 (mm) | 0.203+/-20%mm | |
| 間隔 (mm) | 0.203+/- 20%mm | 識別 |
| ULマーク | 94V-0 | |
| 会社ロゴ | QM2 | 日付コード |
| 1017 | マーク位置 | |
| CS | イマージョンゴールド | |
| ニッケル | 100u'' | |
| 金 | ≧2u'' | 信頼性テスト |
| 熱衝撃試験 | 288±5℃, 10秒, 3サイクル | |
| はんだ付け性試験 | 245±5℃ | 機能 |
| 電気テスト | 233+/-5℃ | |
| 標準 | IPC-A 600Hクラス2、IPC_6012Cクラス2 | 100% |
| 外観 | 目視検査 | 1.5 |
| 反り・ねじれ | <= 0.75% | 1.5 |
| BGAとビアプラグ | BGAの正式名称はボールグリッドアレイで、集積回路(IC)に使用される表面実装パッケージの一種です。特徴としては、①パッケージ面積の縮小、②機能の増加とピン数の増加、③はんだ付け時にソルダボールが自己中心化し、はんだ付けが容易になる、④信頼性が高い、⑤電気的性能が良い、低コストなどが挙げられます。BGA搭載のPCB基板には、一般的に小径の穴が多く使用されます。ほとんどの場合、BGA下のビア穴は顧客によって8〜12milの直径で設計されています。BGA下のビアは樹脂でプラグ処理する必要があり、ソルダインクをパッドに塗布することは許可されておらず、BGAパッドへの穴あけも禁止されています。プラグ処理されたビアの直径は、0.25mm、0.3mm、0.35mm、0.4mm、0.45mm、0.5mm、0.55mmです。 |
![]()
