| 最小注文数量 : | 1 | 価格 : | USD 2.99-9.99 PER PIECE |
|---|---|---|---|
| パッケージの詳細 : | 真空 | 受渡し時間 : | 10仕事日 |
| 支払条件 : | T/T、ウェスタン・ユニオン | 供給の能力 : | 1ヶ月あたりの45000部分 |
| 起源の場所: | 中国 | ブランド名: | Bicheng Technologies Limited |
|---|---|---|---|
| 証明: | UL | モデル番号: | BIC-504-V0.54 |
|
詳細情報 |
|||
| レイヤー数: | 4 | ガラスエポキシ: | S1000-2M |
|---|---|---|---|
| 最終ホイル: | 1オンス | PCBの最終的な高さ: | 1.6 mm ±10% |
| 表面仕上げ: | イマージョンゴールド | はんだマスクの色: | 光沢の緑 |
| 構成の伝説の色: | 白 | テスト: | 100％の電気試験事前発送 |
製品の説明

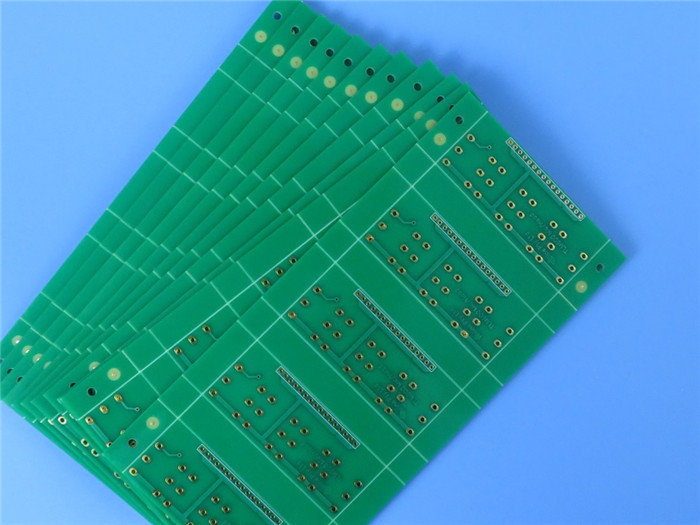

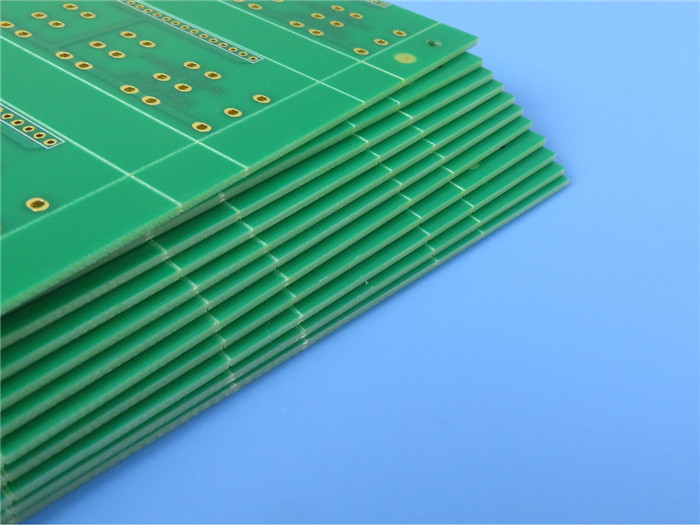

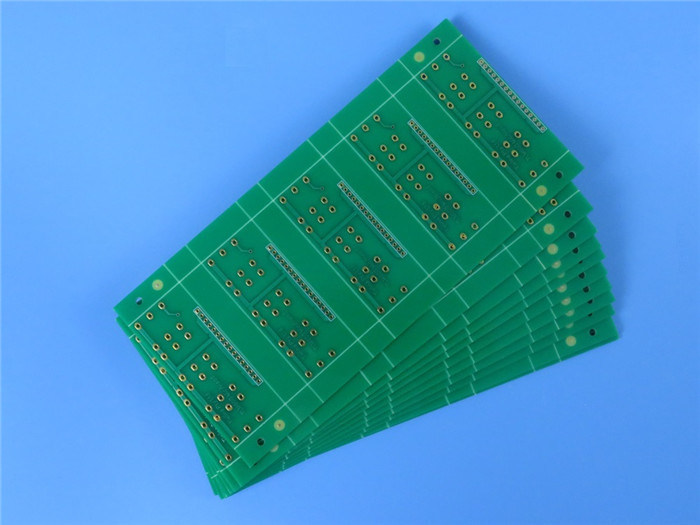

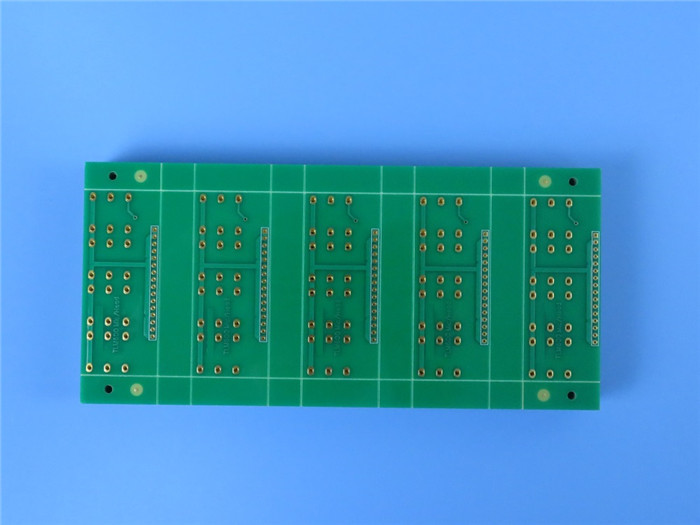

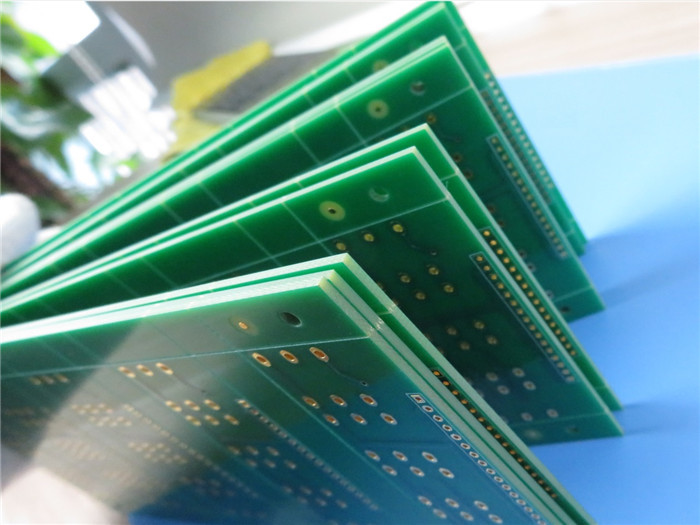

高Tgプリント基板（PCB） S1000-2MコアおよびS1000-2MBプリプレグ、イマージョンゴールド仕様
（プリント基板はカスタムメイド製品であり、表示されている画像とパラメータは参考用です）
概要
S1000-2Mは、Shengyi社製の高Tgプリント基板材料の一種で、高性能かつ低CTE特性を持ち、高多層PCBに適しています。厚さは0.05mmから3.2mm、銅箔厚は0.5ozから3ozなどです。
特徴
鉛フリー対応FR-4ラミネート
Tg170℃（DSC）、UVブロッキング/AOI対応
高い耐熱性
低いZ軸CTE
優れたスルーホール信頼性
優れた耐CAF性能
低い吸水率
優れた機械加工性
用途
コンピュータ
通信
車載エレクトロニクス
高層数PCBに適しています
当社のPCB能力（S1000-2M）
| PCB材料: | 高Tg、高性能、低CTEエポキシ樹脂 |
| 品名: | S1000-2M |
| 誘電率: | 10GHzで4.6 |
| 層数: | 2層、多層、ハイブリッドPCB |
| 銅箔厚: | 0.5oz（17μm）、1oz（35μm）、2oz（70μm）、3oz（105μm） |
| PCB厚: | 0.6mm、0.8mm、1.0mm、1.2mm、1.6mm、1.8mm、2.0mm、2.4mm、3.0mm、3.2mm |
| PCBサイズ: | ≤400mm X 500mm |
| ソルダマスク: | グリーン、ブラック、マットブラック、ブルー、マットブルー、イエロー、レッドなど |
| 表面処理: | ベア銅、HASL、ENIG、OSP、イマージョン錫、イマージョン銀など |
| 技術: | HDI、Via in pad、インピーダンス制御、ブラインドビア/バリードビア、エッジメッキ、BGA、カウンターシンク穴など |
S1000-2Mの一般特性
| 試験項目 | 試験方法 | 試験条件 | 単位 | 代表値 |
| Tg | IPC-TM-650 2.4.24.4 | DMA | ℃ | 185 |
| IPC-TM-650 2.4.25D | DSC | ℃ | 180 | |
| Td | IPC-TM-650 2.4.24.6 | TGA（5% W.L） | ℃ | 355 |
| T260 | IPC-TM-650 2.4.24.1 | TMA | 分 | >60 |
| T288 | IPC-TM-650 2.4.24.1 | TMA | 分 | 30 |
| T300 | IPC-TM-650 2.4.24.1 | TMA | 分 | 15 |
| 熱ストレス | IPC-TM-650 2.4.13.1 | 288℃、はんだディップ | 秒 | >100 |
| CTE（Z軸） | IPC-TM-650 2.4.24 | Tg前 | ppm/℃ | 41 |
| IPC-TM-650 2.4.24 | Tg後 | ppm/℃ | 208 | |
| IPC-TM-650 2.4.24 | 50-260℃ | % | 2.4 | |
| 誘電率（1GHz） | IPC-TM-650 2.5.5.9 | C-24/23/50 | - | 4.6 |
| 損失正接（1GHz） | IPC-TM-650 2.5.5.9 | C-24/23/50 | - | 0.018 |
| 体積抵抗率 | IPC-TM-650 2.5.17.1 | C-96/35/90 | MΩ-cm | 8.7×108 |
| 表面抵抗率 | IPC-TM-650 2.5.17.1 | C-96/35/90 | MΩ | 2.2×107 |
| アーク抵抗 | IPC-TM-650 2.5.1 | D-48/50+D-0.5/23 | 秒 | 133 |
| 絶縁破壊電圧 | IPC-TM-650 2.5.6 | D-48/50+D-0.5/23 | kV | >45 |
| ピール強度（1oz） | IPC-TM-650 2.4.8 | 288℃/10秒 | N/mm [lb/in] | 1.3 [7.43] |
| 曲げ強度（LW/CW） | IPC-TM-650 2.4.4 | A | Mpa | 567/442 |
| 吸水率 | IPC-TM-650 2.6.2.1 | D-24/23 | % | 0.08 |
| 難燃性 | UL94 | C-48/23/50 | 定格 | V-0 |
| CTI | IEC60112 | A | 定格 | PLC 3 |
