| MOQ: | 1 |
| 価格: | USD9.99-99.99 |
| 標準パッケージ: | 真空 |
| 配達期間: | 10仕事日 |
| 決済方法: | T/T、Paypal |
| 供給能力: | 1ヶ月あたりの45000部分 |

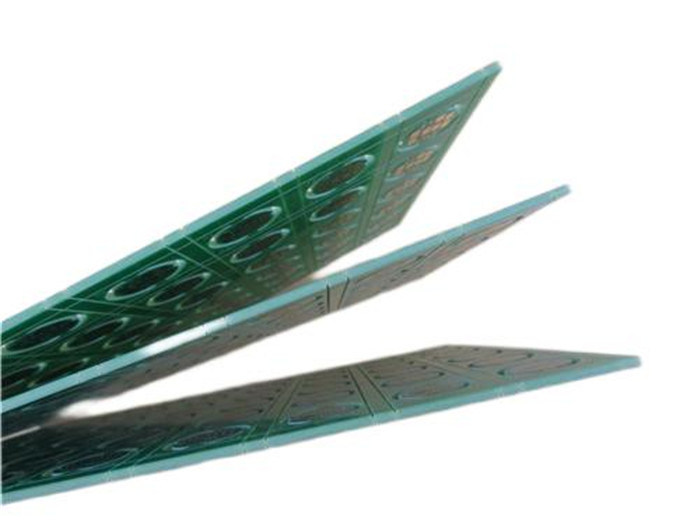

液浸の金とのFR-4で造られる厚いプリント基板3.0mm二重味方されたPCB
（プリント回路板は顧客用プロダクト、映像であり示されている変数は参照のためちょうどである）
1.1概説
これはタイプのデータ収集の適用のためのTg 150°Cの二重味方されたFR-4基質で造られる3.0mm厚いPCBである。それは小さい円形のサーキット ボードpanelized 48をである。（vの溝） Vカットおよびルーター パネルで、基準マークある各板のまわりに使用される。他の指定は緑のはんだのマスク、白いシルクスクリーンおよび液浸の金である。基材の基質はITEQ IT-158からある。それらはGerber供給されたデータを使用してIPC 6012のクラス2ごとに製造される。それぞれ20のパネルは郵送物のために詰まる。
1.2特徴および利点
1. 基質は熱信頼性の必要性のために迎合的な、適したRoHSである;
2. 液浸のgldにサーキット ボードの高いsolderability、PCBの表面の強調およびより少ない汚染がない;
3. 最初生産の資格があるプロダクト率:>99%
4. ISO9001、ISO14001、ISO13485、ULは製造の工場を証明した;
5. 時間通りに配達:>98%
6. 顧客の不平率: <1>
7. 最低順序量無し。1部分は利用できる;
8. PCBの経験の18+年以上;
1.3適用
マイクロUSB
GPSの追跡者
Bluetooth USBのアダプター
接点WiFi
ルーターのアンテナ
GSMのルーター
指紋のアクセス管理
カード アクセス システム
4G変復調装置
高速高速記憶装置ネットワーク
1.4 PCBの指定
| PCBのサイズ | 225 x 290mm=48PCS |
| 板タイプ | 二重味方されたPCB |
| 層の数 | 2つの層 |
| 表面の台紙の部品 | 肯定 |
| 穴の部品を通して | いいえ |
| 層の旋回待避 | 銅-------18um （0.5oz） +plateの最上層 |
| FR-4 2.9mm | |
| 銅-------18um （0.5oz） +plate BOTの層 | |
| 技術 | |
| 最低の跡およびスペース: | 10ミル/9ミル |
| 最低/最高の穴: | 0.4 mm/0.8 mm |
| 異なった穴の数: | 2 |
| ドリル孔の数: | 27 |
| 製粉されたスロットの数: | 56 |
| 内部排気切替器の数: | 0 |
| インピーダンス制御: | いいえ |
| 金指の数: | 0 |
| 板材料 | |
| ガラス エポキシ: | FR-4 Tg135の℃、えー<5> |
| 最終的なホイルの外面: | 1つのoz |
| 内部最終的なホイル: | 1つのoz |
| PCBの最終的な高さ: | 3.0 mm ±0.3 |
| めっきおよびコーティング | |
| 表面の終わり | 液浸の金（3µmのニッケル32.1%） 0.05µm |
| に適用するためにマスクをはんだ付けしなさい: | 上および下、12micron最低 |
| はんだのマスク色: | 緑、PSR-2000GT600D、Taiyoは供給した。 |
| はんだのマスクのタイプ: | LPSM |
| CONTOUR/CUTTING | 旅程、スタンプの穴。 |
| 印 | |
| 構成の伝説の側面 | 上および下。 |
| 構成の伝説の色 | 、IJR-4000 MW300白いのTaiyoのブランド |
| 製造業者の名前かロゴ: | コンダクターおよびleged自由域の板で印を付けられる |
| を経て | 穴（PTH）を通ってめっきされる、最低のサイズ0.4mm。 |
| FLAMIBILITYの評価 | UL 94-V0の承認MIN。 |
| 次元の許容 | |
| 輪郭次元: | 0.0059" |
| 板めっき: | 0.0029" |
| ドリルの許容: | 0.002" |
| テスト | 100%の電気テスト前の郵送物 |
| 供給されるべきタイプのアートワーク | 電子メールファイル、Gerber RS-274-X、PCBDOC等 |
| サービス エリア | 世界的に、全体的に。 |
|
|
