| MOQ: | 1 |
| 価格: | USD 9.99-99.99 |
| 標準パッケージ: | 真空 |
| 配達期間: | 10仕事日 |
| 決済方法: | T/T、Paypal |
| 供給能力: | 1ヶ月あたりの45000部分 |

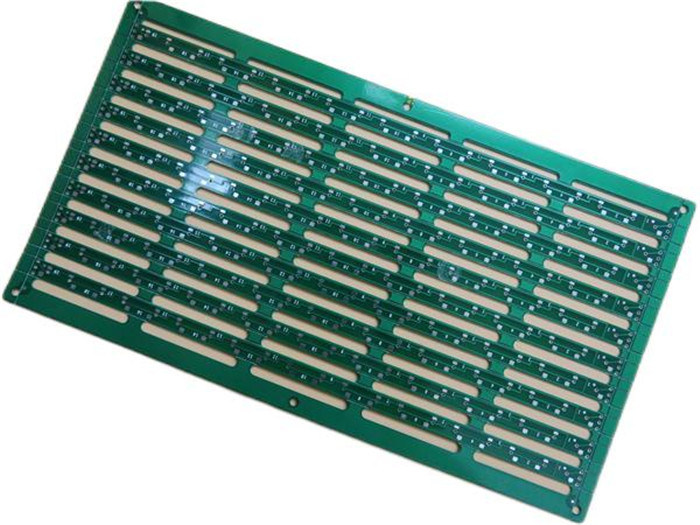

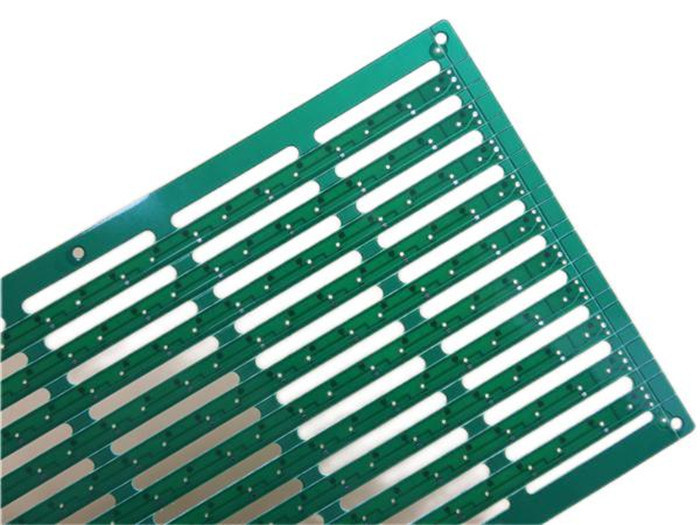

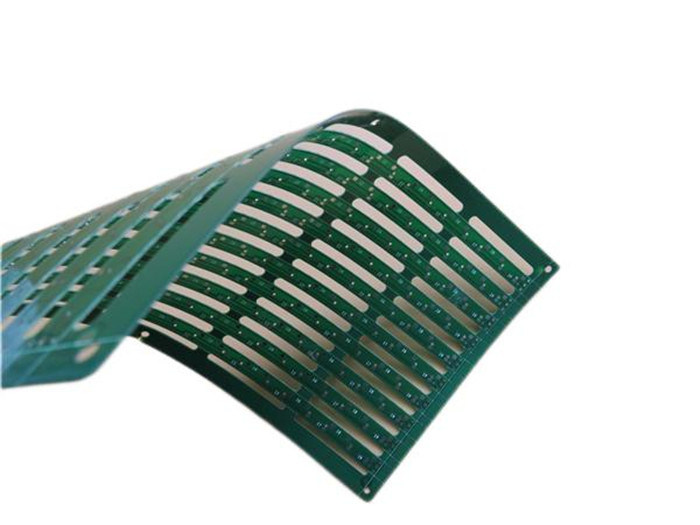

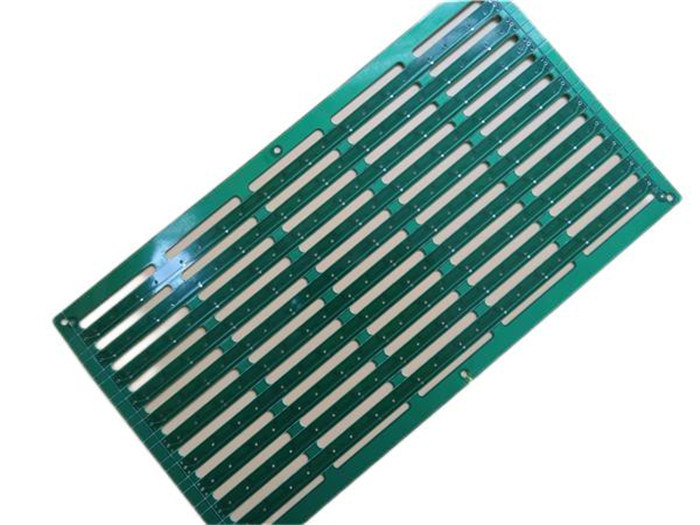

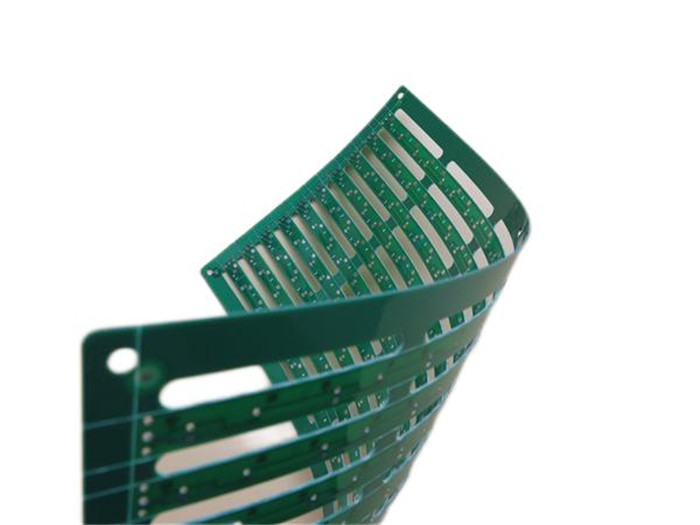

薄いプリント基板0.6mmの倍はPCB無鉛HASLとFR-4の味方した
（プリント回路板は顧客用プロダクト、映像であり示されている変数は参照のためちょうどである）
1.1概説
これはタイプのスイッチ センサーの適用のためのTg 135°CのFR-4基質で造られるプリント基板2つの層のである。それは緑のはんだのマスク（Taiyo）の白いシルクスクリーン（Taiyo）およびパッドのHASLとたった0.6 mm厚い。基材はパネルごとのPCBの上の10を供給するITEQからある。それらはGerber供給されたデータを使用してIPC 6012のクラス2ごとに製造される。それぞれ25のパネルは郵送物のために詰まる。
1.2特徴および利点
1. FR-4材料は熱信頼性の必要性のために迎合的な、適したRoHSである;
2. HASLは部品のはんだ付けすることおよびそれの間の優秀なwettingが銅の腐食を避けることができることを示す;
3. あなたのPCBに会うことはプロトタイプから大量生産に必要とする;
4. 時間通りに配達。非常により98%のオン時間配達率。
5. 最低順序量無し。1部分は利用できる。
6. ISO9001、ISO14001、ISO13485、ULは製造の工場を証明した;
7. 1ヶ月あたりのPCBの月そして8000のタイプごとの30000㎡出力機能;
8. IPCのクラス2/IPCのクラス3。
1.3適用
WiFiの中継器
USB Bluetooth
ビデオ監視サーベイランス制度
アクセス管理 システム
可変的な速度モーター
5000ワット インバーター
4G変復調装置のルーター
モーター ドライブ
高周波アンプ
テレコミュニケーション
1.4 PCB変数
| PCBのサイズ | 350 x 150mm=10PCS |
| 板タイプ | 倍はPCB味方した |
| 層の数 | 2つの層 |
| 表面の台紙の部品 | 肯定 |
| 穴の部品を通して | いいえ |
| 層の旋回待避 | 銅-------18um （0.5oz） +PLATE |
| FR-4 0.5mm | |
| 銅-------18um （0.5oz） +PLATE | |
| 技術 | |
| 最低の跡およびスペース: | 7mil/7.6mil |
| 最低/最高の穴: | 0.5/1.0mm |
| 異なった穴の数: | 5 |
| ドリル孔の数: | 135 |
| 製粉されたスロットの数: | 11 |
| 内部排気切替器の数: | 0 |
| インピーダンス制御 | いいえ |
| 板材料 | |
| ガラス エポキシ: | FR-4、ITEQ IT-140、TG>135、えー<5> |
| 最終的なホイルの外面: | 1oz |
| 内部最終的なホイル: | 0oz |
| PCBの最終的な高さ: | 0.6mm ±0.1 |
| めっきおよびコーティング | |
| 表面の終わり | 無鉛HASL Sn>=2.54µm |
| に適用するためにマスクをはんだ付けしなさい: | 上および下、12micon最低。 |
| はんだのマスク色: | 緑、PSR-2000GT600D、Taiyoは供給した。 |
| はんだのマスクのタイプ: | LPSM |
| CONTOUR/CUTTING | 旅程 |
| 印 | |
| 構成の伝説の側面 | 上 |
| 構成の伝説の色 | 、IJR-4000 MW300白い、Taiyoは供給した。 |
| 製造業者の名前かロゴ: | コンダクターおよびleged自由域の板で印を付けられる |
| を経て | 、テント張りによって穴（PTH）を通ってめっきされる。 |
| FLAMIBILITYの評価 | UL 94-V0の承認MIN。 |
| 次元の許容 | |
| 輪郭次元: | 0.0059" （0.15mm） |
| 板めっき: | 0.0030" （0.076mm） |
| ドリルの許容: | 0.002" （0.05mm） |
| テスト | 100%の電気テスト前の郵送物 |
| 供給されるべきタイプのアートワーク | 電子メールファイル、Gerber RS-274-X、PCBDOC等 |
| サービス エリア | 世界的に、全体的に。 |
|
|
