製品の説明

パッド内ビア付きフィルドPCBビア 回路基板 0.6mm 多層PCB 6層ビルド ブラインドビア付き GPSトラッキング用
（プリント基板はカスタムメイド製品であり、表示されている画像とパラメータは参考用です）


1.1 一般説明

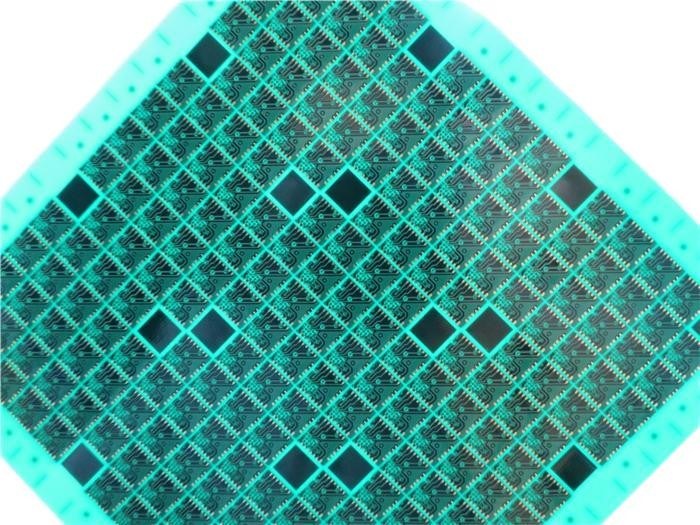

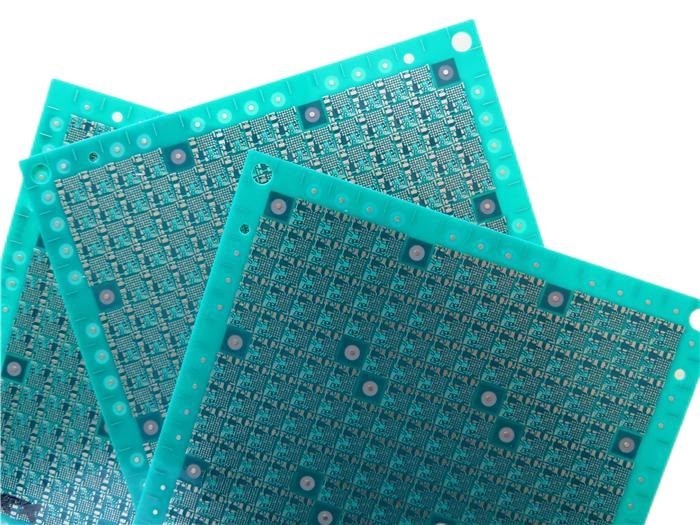

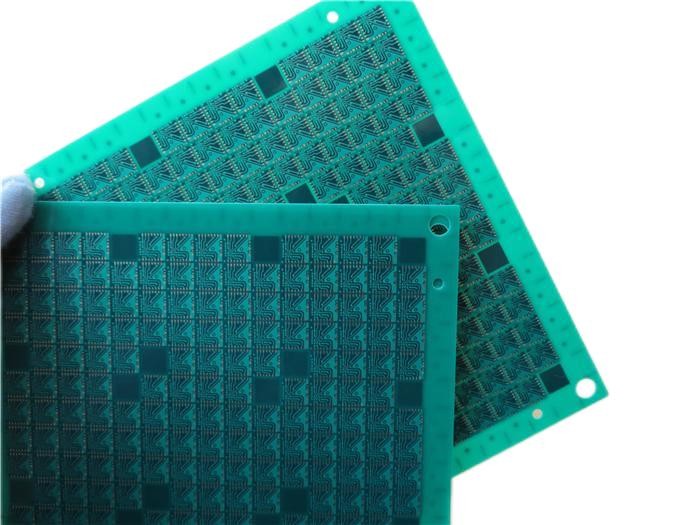

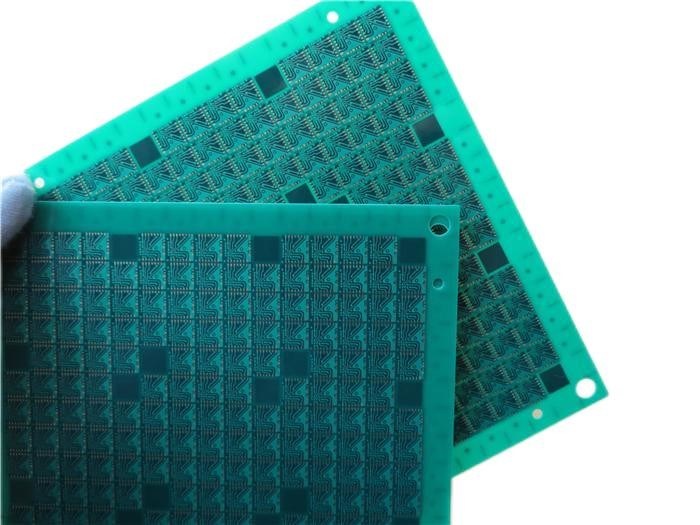

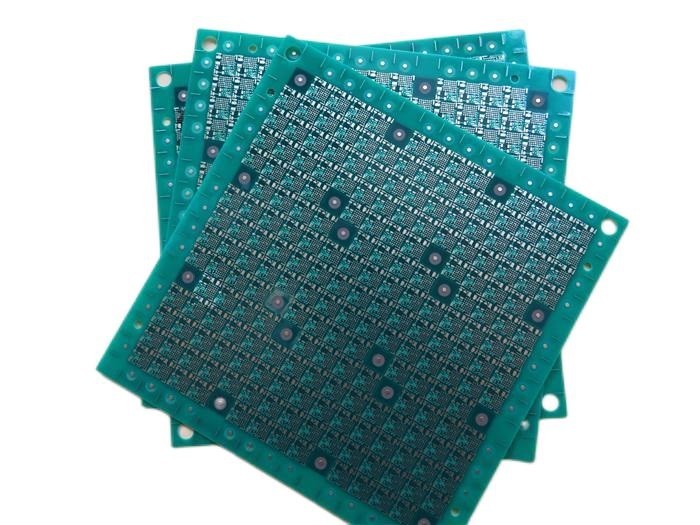

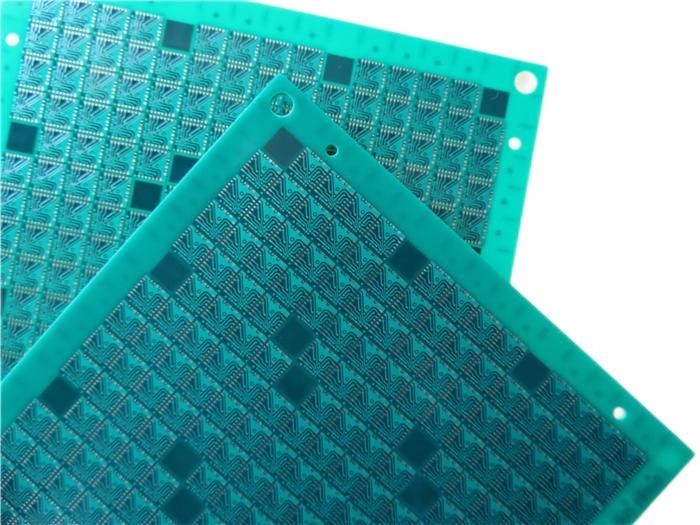

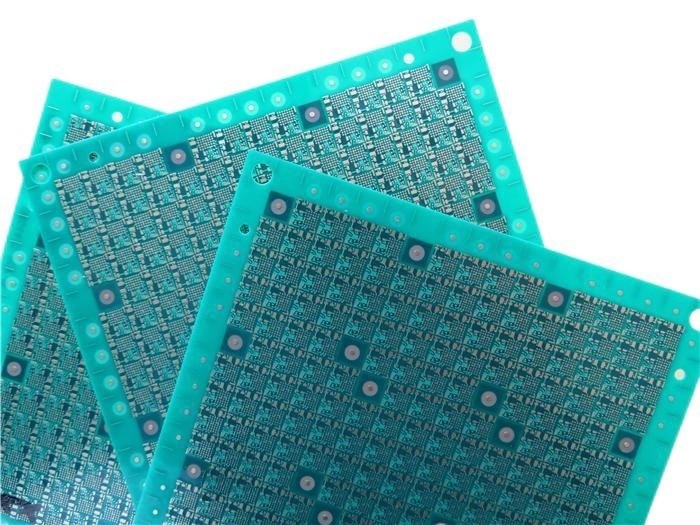

これは、GPSトラッキング用途向けのTg 135℃のFR-4基板上に構築された6層超薄型プリント基板の一種です。厚さはわずか0.6mmで、緑色のソルダマスク（Taiyo）にシルク印刷はなく、パッドにはイマージョンゴールドが施されています。ベース材料は台湾ITEQ製で、パネルあたり1枚のPCBを供給します。0.25mmのビアは樹脂充填およびキャップ付き（パッド内ビア）です。これらは、供給されたガーバーデータを使用してIPC 6012クラス2に従って製造されます。50枚のパネルごとに梱包して出荷されます。


1.2 特長と利点 1. パッド内ビア設計により、伝送線の誘導リアクタンスと容量リアクタンスが低減されます。 2. イマージョンゴールド仕上げは高いはんだ付け性を持ち、回路基板へのストレスがなく、PCB表面の汚染が少なくなります。
3. 製品と製造は、認定機関によって認証されています。
4. 初回生産の適格製品率：>95％
5. プロトタイプPCBから量産能力まで
6. 定時配送：>98％
7. 18年以上のPCB経験
8. IPCクラス2 / IPCクラス3
1.3 用途
LED照明



インターホンシステム
ポータブルWiFiルーター
GSMトラッカー
業務用LED照明
モデムWiFi 4G
電子アクセス制御
オーディオ周波数アンプ
ファイルサーバー
1.4
PCB仕様


PCBサイズ100 x 103mm=1枚





パッド内ビアの効果も非常に明白です。例えば、電子製品の電気的性能と信頼性の向上、信号伝送線の短縮、伝送線の誘導リアクタンスと容量リアクタンスの低減、内部および外部電磁干渉の低減などです。
パッド内ビアの基本的なプロセスを見てみましょう。
