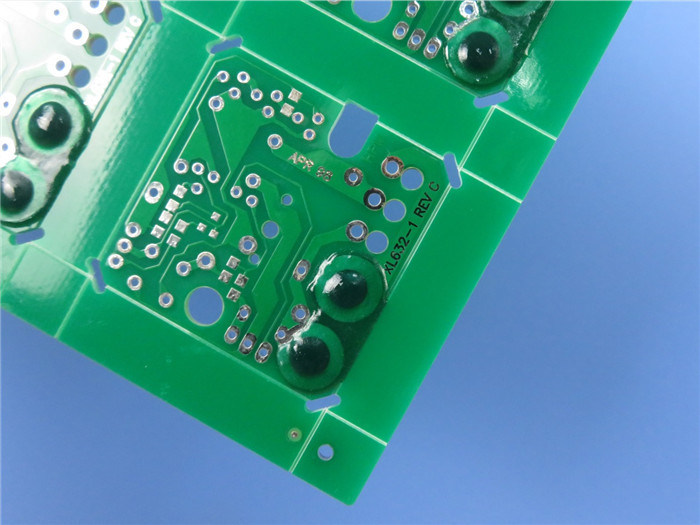

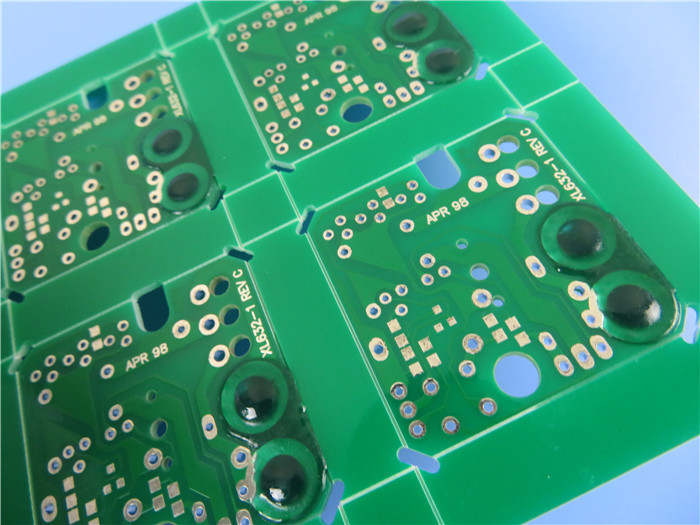

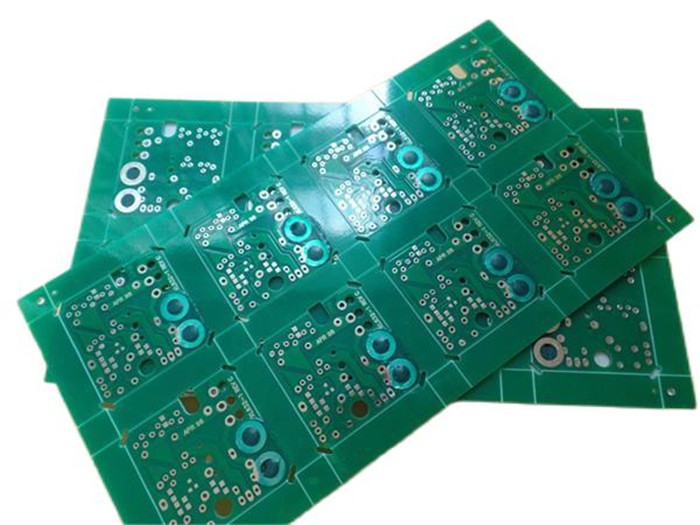

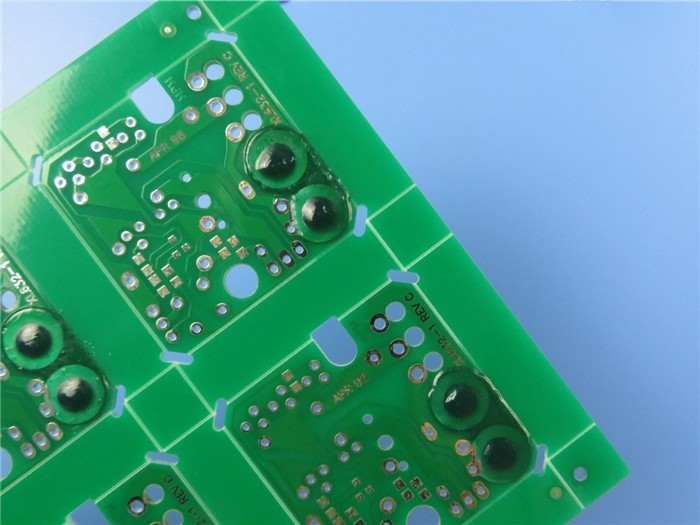

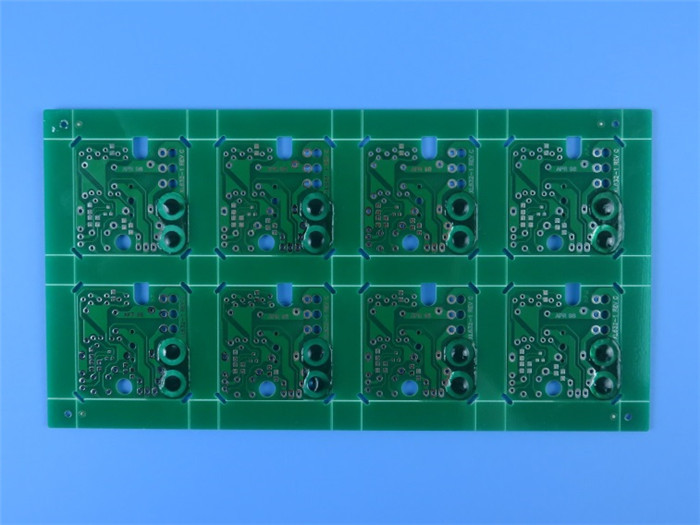

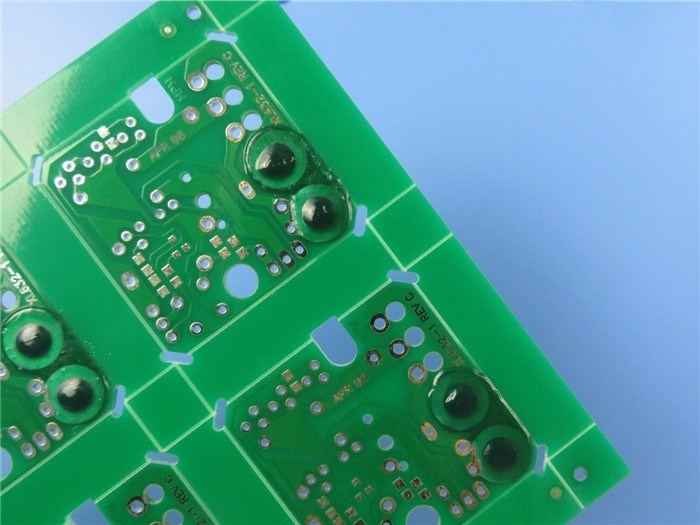

PeelableのマスクのHASLに塗るTg170 FR-4で造られる二重側回線板が付いているPCB。
（プリント回路板は顧客用プロダクト、映像であり示されている変数は参照のためちょうどである）
1.1概説
これはタイプの8左舷スイッチの適用のためのFR-4 Tg170の基質で造られる板2つの層のPCBである。それはパッドの緑のはんだのマスクそしてHASL （自由なPb）の白いシルクスクリーンと1.6 mm厚い。最上層の大きいパッドはPeelableのマスクによって保護される。基材はパネルごとの板の上の8つを供給するITEQからある。彼らはGerber供給されたデータを使用してIPC 6012のクラス2ごとに製造される。それぞれ25のパネルは郵送物のために詰まる。
1.2特徴および利点
高いTg （DSCによる175℃）および優秀な熱信頼性の産業基準材料。
部品のはんだ付けすることおよびそれの間の優秀なwettingは銅の腐食を避けることができる。
電気テストおよび高圧テスト
強力なPCBの機能はあなたのreaearchおよび開発、販売およびマーケティング支える。
速い調達期間:3-5日
顧客の不平率: <1>
1.3 PCBの指定
| 層の数 | 2 |
| 板タイプ | 二重味方されたPCB |
| 板サイズ | 146 x 96mm=8UP |
| 板厚さ | 1.6 mm +/-0.16 |
| 板材料 | FR-4 |
| 板物質的な製造者 | ITEQ |
| 板材料のTgの価値 | 170℃ |
| PTHのCUの厚さ | ≥20 um |
| 内部のIayerのCUのthicknes | N/A |
| 表面のCUの厚さ | 35 um （1oz） |
| はんだのマスクのタイプおよびモデルNO。 | LPSM、PSR-2000GT600DのPeelableのマスク |
| はんだのマスクの製造者 | TAIYO |
| はんだのマスク色 | 緑 |
| はんだのマスクの数 | 2 |
| はんだのマスクの厚さ | 14 um |
| タイプのシルクスクリーン インク | IJR-4000 MW300 |
| シルクスクリーンの製造者 | TAIYO |
| シルクスクリーンの色 | 白い |
| シルクスクリーンの数 | 1 |
| Mininumの跡（ミル） | 11.5ミル |
| 最低ギャップ（ミル） | 6ミル |
| 表面の終わり | 熱気のはんだ付けするレベル（HASL） |
| RoHSは要求した | はい |
| そり | 0.19% |
| 熱衝撃テスト | パス、288±5℃、10秒、3つの周期。薄片分離無し、水ぶくれが生じること。 |
| Solderablityテスト | パス、255±5℃、区域をぬらす5秒最少95% |
| 機能 | 100%のパスの電気テスト |
| 技量 | IPC-A-600H及びIPC-6012Cのクラス2との承諾 |
| ドリルのテーブル（mm） | T1:0.600 |
| T2:0.700 | |
| T3:0.800 | |
| T4:1.000 | |
| T5:1.100 | |
| T6:1.200 | |
| T7:1.240 | |
| T8:1.300 | |
| T9:1.350 | |
| T10:1.400 | |
1.4適用
WiFiのルーター
追跡者GPS
ライトをバッテリー側導線
電子工学の部品
車の追跡
Scadaシステム
GPSの送信機
DCの整流器へのAC
DCのコンバーターへのAC
試験装置
1.5多層PTH PCB （Peelableのマスク）の製造工程
（1）。材料のせん断
（2）。内部の層の乾燥したフィルム
（3）。内部の層のエッチング
（4）。AOI 1
（5）。黒い酸化
（6）。製粉の輪郭フレーム
（7）。層の訓練
（8）。PTH
（9）。乾燥したフィルムを層にしなさい
（10）。銅錫のElectro-Plating
（11）。皮をむき、エッチング
（12）。AOI 2
（13）。はんだのマスク
（14）。シルクスクリーンの印刷
（15）。表面の仕上げ
（16）。電気テスト
（17）。プロフィールの輪郭を描くこと
（18）。Peelableのマスク
（19）。FQC
（20）。包装
（21）。配達
|
|
