赤いはんだのマスクおよび液浸の金が付いている雑種の10層PCBロジャースRO4350 6.6mil+FR4雑種PCB

ハイブリッド10層Rogers RO4350 6.6mil+FR4ハイブリッドPCB、赤色ソルダマスク、イマージョンゴールド
(PCBはカスタムメイド製品であり、表示されている画像とパラメータは参考用です)

皆様、こんにちは。
本日は、

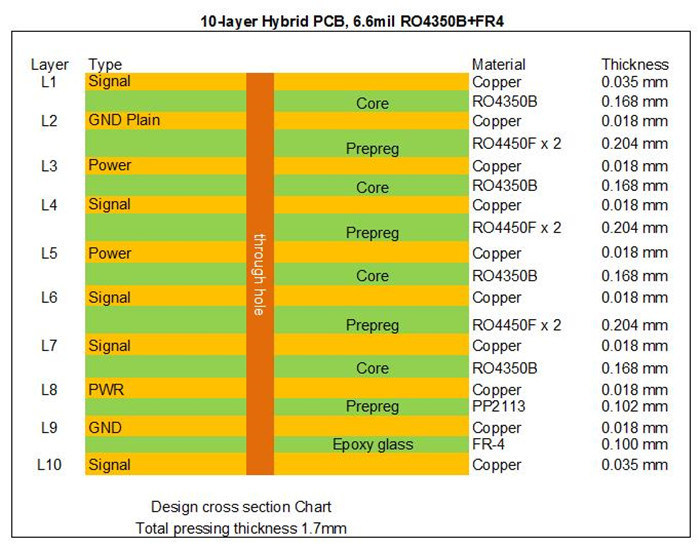

RO4350BとFR-4上に構築された10層ハイブリッドPCBについてお話しします。この基板は高ゲイン用途に使用されます。 この基板は、各層を接続するスルーホールのみであるため、実際にはシンプルです。完成時の高さは



1.7mm厚です。パッドと穴はイマージョンゴールドメッキされており、表面は赤色のソルダマスクです。供給されたガーバーデータに基づいてIPC 6012クラス2で製造されています。20枚ごとに梱包して出荷されます。用途


プリアンプ、WiFiアンプ、中継局、RFトランシーバーなど
当社の強み


1) 研究開発、販売、マーケティングにおけるコアコンピテンシーに集中できるよう支援します。
2) 月間30,000平方メートルの生産能力。
3) プロトタイプから量産までのPCBニーズに対応します。
4) 迅速かつ納期通りの納品。
5) IATF 16949 (2016)、ISO14001 (2015)、ISO9001 (2015)、UL認証工場。
パラメータとデータシート


PCBサイズ


ブラインドビア、バリードビア
フレキシブルPCB
ヘビーカッパーボード 12oz
高Tg、高CTI材料
ハイブリッドFR-4と高周波材料
インピーダンス制御PCB
IPCクラス2、IPCクラス3
鉛フリーPCB (RoHS準拠)
最大32+銅層基板までの多層PCB
メタルコアPCB (MCPCB)
RoHS準拠PCBメーカー
リジッドフレキシブルPCB
スルーホール、BGA、ゴールドフィンガー、エッジドーム
ビアインパッド、フィルドビア
PCB材料


RO4350B、RO4003C、RO4730G3、RO4360G2、RO4533、RO3003、RO3006、RO3010、RO3035、RO3203、RO3210;

RT/Duriod 5880; RT/Duriod 5870、RT/Duriod 6002、RT/Duroid 6010、RT/duroid 6035HTC; TMM4、TMM10、Kappa 438;

TLF-35; RF-35TC、RF-60A、RF-60TC、RF-35A2、RF-45、RF-10、TRF-45; TLX-0、TLX-6、TLX-7、TLX-8; TLX-9、TLY-3、TLY-5;

PTFE F4B (DK2.2 DK2.65 DK2.85 DK2.94、DK3.0、DK3.2、DK3.38、DK3.5、DK4.0、DK4.4、DK6.15、DK10.2);

AD450、AD600、AD1000、TC350;

Nelco N4000、N9350、N9240;

FR-4 (高Tg S1000-2M、TU-872 SLK、TU-768、IT-180Aなど)、FR-4高CTI>600V;

ポリイミド、PET;

メタルコアなど。
