| MOQ: | 1 |
| 価格: | USD 2.99-9.99 PER PIECE |
| 標準パッケージ: | 真空 |
| 配達期間: | 10仕事日 |
| 決済方法: | T/T、ウェスタン・ユニオン |
| 供給能力: | 1ヶ月あたりの45000部分 |
GPSの追跡者のための背部ドリルとの20mil RO4350Bの2つの中心で造られる4つの層高周波PCB

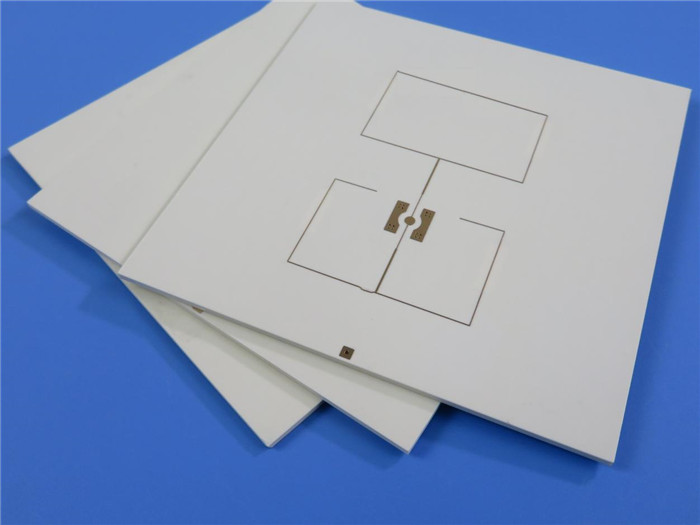

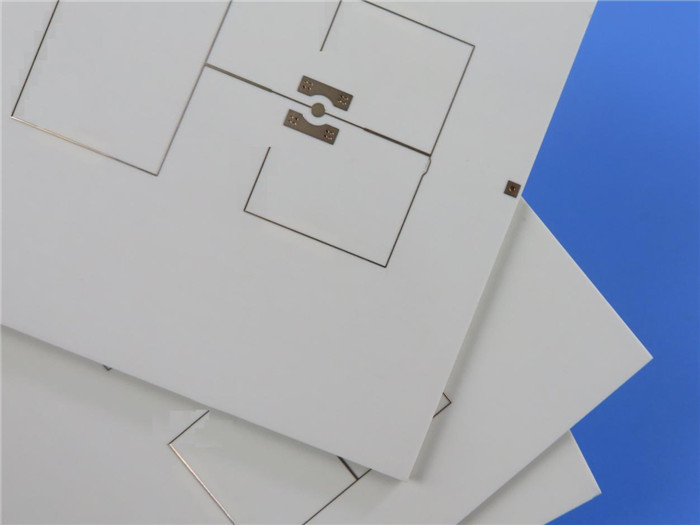

（プリント基板は顧客用プロダクト、映像であり示されている変数は参照のためちょうどである）
みなさん、こんにちは、
暖かい挨拶!
このタイプの4つの層のロジャースPCBは0.508mm （GPSの追跡者の適用のための20mil）の2中心でRO4350B造られる。この板、私達は「盲目をを経て」達成するのに背部鋭い技術を使用した。旋回待避を見なさい。
背部訓練は騒音干渉を減らし、信号の保全性を改善できる。背部訓練を使用して首尾よくPCBの製作の難しさを減らし、プロセスによって埋められた/blindの使用を避けた。
PCBの指定は次の通りある:
基材:RO4350B 20ミル+ RO4450B 4ミル
層の計算:4つの層
タイプ:別に製粉される混合された乗数
フォーマット:70mmのx 125mmの= 1部分
表面の終わり:液浸の金
銅の重量:外の層35のum/内部の層18 um
はんだのマスク/伝説:緑/白い
最終的なPCBの高さ:1.42 mm
標準:IPC 6012のクラス2
パッキング:それぞれ25のパネルは郵送物のために詰まる。
調達期間:12仕事日
保存性:6か月
特徴および利点
1) 低い誘電性の許容および損失による優秀な高周波性能;
2) 比誘電率の低い熱係数;
3) 騒音干渉を減らす背部訓練;
4) ISO9001、ISO14001、ULは製造の工場を証明した;
5) 30000平方メートル月の機能;
適用
多重交換装置、ビデオ伝送 ギヤ、低雑音のブロック、力ディバイダー
変数およびデータ用紙
| PCBのサイズ | 70mmのx 125mmの= 1部分 |
| 板タイプ | Multlayer PCB |
| 層の数 | 4つの層 |
| 表面の台紙の部品 | 肯定 |
| 穴の部品を通して | 肯定 |

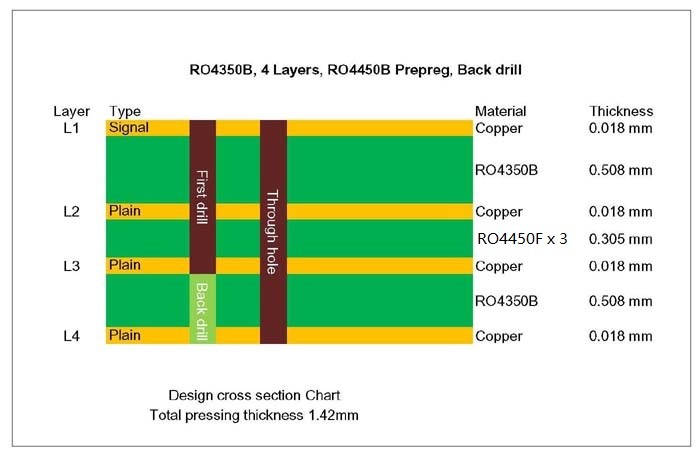

| 層の旋回待避 | 銅-----信号18um （0.5 oz） +plateの最上層 |
| RO4350B 0.508 mm | |
| 銅-----平野0.018 mm | |
| Prepreg RO4450F X 3、0.305mm | |
| 銅-----平野0.018 mm | |
| RO4350B 0.508 mm | |
| 銅-------18um （0.5oz） +版BOTの層 | |
| 技術 | |
| 最低の跡およびスペース: | 4ミル/5ミル |
| 最低/最高の穴: | 0.4 mm/5.6 mm |
| 異なった穴の数: | 12 |
| ドリル孔の数: | 121 |
| 製粉されたスロットの数: | 0 |
| 内部排気切替器の数: | NA |
| インピーダンス制御: | N/A |
| 金指の数: | N/A |
| 板材料 | |
| 基材: | RO4350B Tg280℃、えー<3> |
| 最終的なホイルの外面: | 1つのoz |
| 内部最終的なホイル: | 0.5 oz |
| PCBの最終的な高さ: | 1.42 mm ±10% |
| めっきおよびコーティング | |
| 表面の終わり | 液浸の金 |
| に適用するためにマスクをはんだ付けしなさい: | N/A |
| はんだのマスク色: | N/A |
| はんだのマスクのタイプ: | N/A |
| CONTOUR/CUTTING | 旅程 |
| 印 | |
| 構成の伝説の側面 | N/A |
| 構成の伝説の色 | N/A |
| 製造業者の名前かロゴ: | N/A |
| を経て | 穴（PTH）を通ってめっきされる、最低のサイズ0.4mm。 |
| FLAMIBILITYの評価 | UL 94-V0の承認MIN。 |
| 次元の許容 | |
| 輪郭次元: | 0.0059" |
| 板めっき: | 0.0029" |
| ドリルの許容: | 0.002" |
| テスト | 100%の電気テスト前の郵送物 |
| 供給されるべきタイプのアートワーク | 電子メールファイル、Gerber RS-274-X、PCBDOC等 |
| サービス エリア | 世界的に、全体的に。 |
|
|
| MOQ: | 1 |
| 価格: | USD 2.99-9.99 PER PIECE |
| 標準パッケージ: | 真空 |
| 配達期間: | 10仕事日 |
| 決済方法: | T/T、ウェスタン・ユニオン |
| 供給能力: | 1ヶ月あたりの45000部分 |
