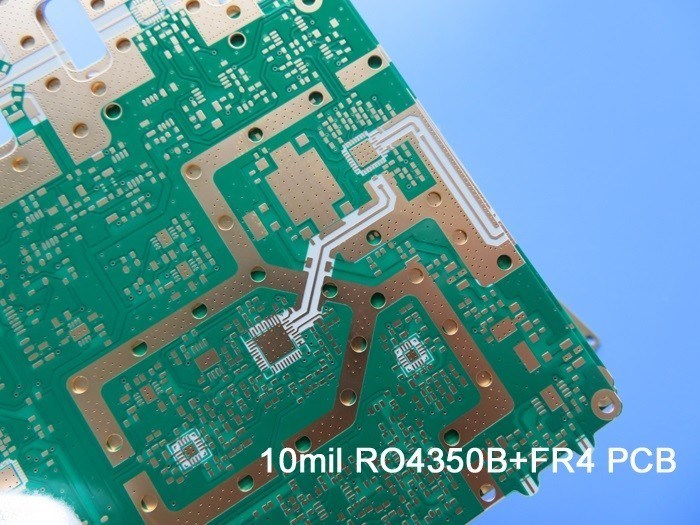

RFの盲目との10mil 0.254mm RO4350BおよびFR-4でを経て造られる雑種の高周波6層PCB

製品の説明

RFハイブリッド高周波6層PCB 10ミリ 0.254mm RO4350BとFR-4で Blind Viaで構築

(印刷回路板はカスタム製の製品であり,表示された写真とパラメータは参照のためにのみ)

皆さん こんにちは

温かいあいさつ

今日お話しするのは6層のハイブリッドPCBその上に建てられたRO4350BとFR-4まず第一に

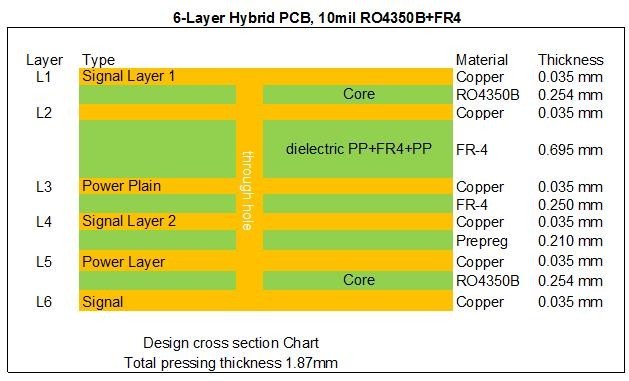

これはレーダーアンテナの適用のためのものです.RO4350B の 2 つのコア上側と下側には,各層を連結する穴を塗装しています.スタックアップから見ると,各ダイレクトリック材料は0.2mm以上の厚さで,全体PCBの厚さは1.9mmの厚さになります.パッドと穴は浸水金で覆われていますIPC6012クラス2で製造され ゲーバーのデータを使って 送料のために25個ずつ梱包されています

2番目を見てみよう

この型は最初の型よりも複雑です. 10ml RO4350Bコアは同じです.主な違いは,盲目経路で3種類のコアが含まれていることです.

仕様は以下のとおりです.

基礎材料:RO4350B 10ml + FR4

層数: 6 層

タイプ:L1-L2,L1-L3,L1-L4経由で盲目

フォーマット: 82mm x 95mm = 1種類 = 1枚

表面塗装: 浸し金

銅重量:外層35μm/内層35μm

溶接マスク / 伝説: ない

最終PCBの高さ:1.4mm

標準:IPC6012 クラス2

梱包: 20枚のパネルは出荷のために梱包されています.

実施期間: 20 営業日

保存期間: 6ヶ月

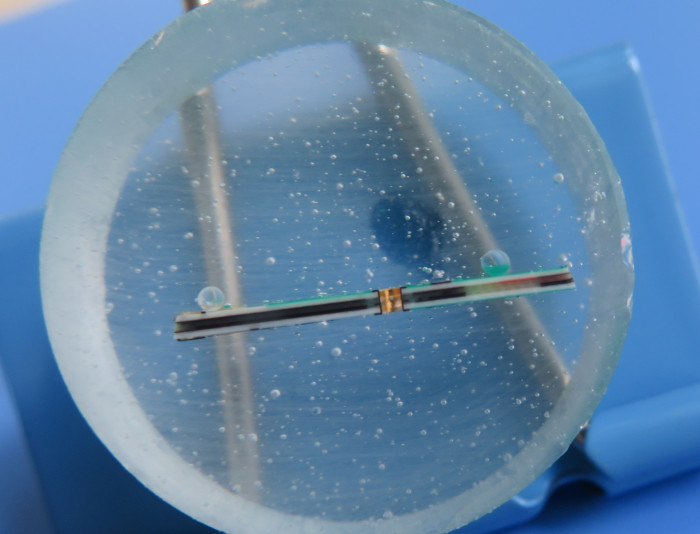

半オンス銅を使用している非常に類似した製品があります. 完成したPCBの厚さは1.0mmです. 次ののはスタックアップとマイクロセクトンです.

ほらほらRO4350BハイブリッドPCBの多くの利点があります.

1) すべてのFR4ボードのスタックアップよりも信号完整性性能が向上した.

2) 低損失の材料をすべて備えたスタックアップよりもコストが削減される.

(3) 工学設計は,生産前期に問題が発生するのを防ぐ.

4) ISO9000,ISO14001,IATF16949,UL 認定工場

5) IPCクラス2 / IPCクラス3

用途は幅広く,以下に記載されています:レーダーデータ取得変換器,ミスクロストリップアンテナ,タワーに搭載されたブースター,モジュール式振動鏡,減速器および5Gアンテナなど.

ありがとうございました. RF PCB の質問については,ご連絡ください.

付録:PCBデータシート
