0.102mmの材料コア厚を持つRogers CLTE-MW高周波ラミネート、5Gおよびその他のミリ波アプリケーション向けの純金メッキ両面CLTE-MW PCB

ブランド名: Rogers モデル番号: CLTE-MW

製品の説明



5Gおよびミリ波システムが高周波数化するにつれて、信号とグラウンド間の間隔は重要な設計パラメータとなり、多くの場合、誘電体厚さがわずか数ミルしか必要とされません。 CLTE-MWラミネートは、Rogers Corporation製で、これらの厚さ制約のあるアプリケーション向けに特別に設計されており、3ミルから10ミルまでの7つの厚さオプションで利用可能な高性能でコスト効率の高い材料を提供します。



CLTE-MWラミネートは、スプレッドガラスで補強されており、高いフィラー負荷とともに、電磁波伝搬に対する高周波ガラス織り効果を最小限に抑えるのに役立ちます。このユニークな構造により、5Gおよびその他のミリ波アプリケーションに理想的な信号対グラウンド間隔が確保され、低損失と優れたメッキスルーホール信頼性が維持されます。



主な特性の概要(CLTE-MW):

特性 代表値 試験条件
損失タンジェント 0.0015 10 GHz
Z軸CTE 30 ppm/°C —
熱伝導率 0.42 W/(m·K) —
難燃性評価 UL 94 V-0 —
利用可能な厚さ 3~10ミル(7オプション) —





CLTEシリーズ概要

より広範なCLTE™ラミネートファミリーは、優れた寸法安定性と低平面CTEを実証しており、埋め込み抵抗器に対して一貫したパフォーマンスを提供します。これは、PTFEベースのラミネートで利用可能な最も低いばらつきの1つです。CLTEラミネートは、抵抗箔との使用実績が長く、電解銅箔、逆処理銅箔、圧延銅箔など、あらゆる種類のクラッドタイプで利用可能です。



主な特性の概要(CLTE):

特性 代表値 試験条件
誘電率(プロセス) 2.98 10 GHz
散逸係数 0.0021 10 GHz
誘電率の温度係数 6 ppm/°C -50~150°C
CTE - X / Y / Z 9.9 / 9.4 / 57.9 ppm/°C -55~288°C
熱伝導率 0.5 W/(m·K) Z方向
分解温度(Td) 538°C TGA
吸湿率 0.04% —
密度 2.31 g/cm³ —
難燃性評価 UL 94 V-0 —



CLTEシリーズは、メッキスルーホール信頼性が高く、温度変化による誘電率の安定性、セラミックアクティブデバイスへの応力集中を低減する、20 ppm/°Cの低Z軸CTEを提供します。重金属バック(アルミニウム、真鍮、銅)で利用可能であり、埋め込み抵抗器ネットワークで信頼性の高い設計が可能です。





アプリケーション

CLTE-MWおよびCLTEシリーズは、要求の厳しい高周波アプリケーション向けに設計されており、一般的なアプリケーションには以下が含まれます:

  1. -商用通信および航空宇宙
  2. -軍事/航空宇宙アプリケーション
  3. -マイクロ波フィードネットワーク
  4. -位相感応電子構造
  5. -衛星通信システム
  6. -受動部品(カプラ、フィルタ、バラン)





CLTE-MWでのカスタムPCB製造

高周波プリント基板の専門メーカーとして、Rogers CLTE-MWおよびその他の先進材料を使用した包括的な製造サービスを提供しています。以下の仕様は、代表的な2層超薄型実装の詳細を示しています:

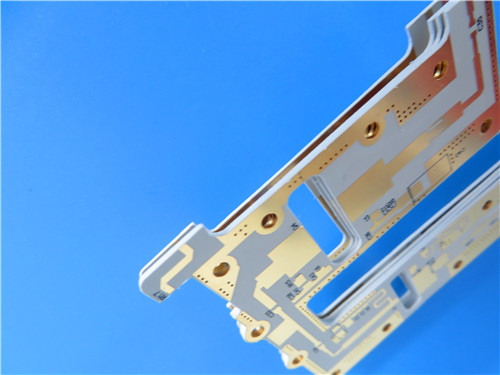

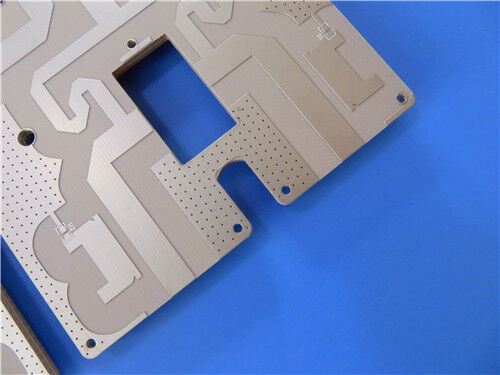

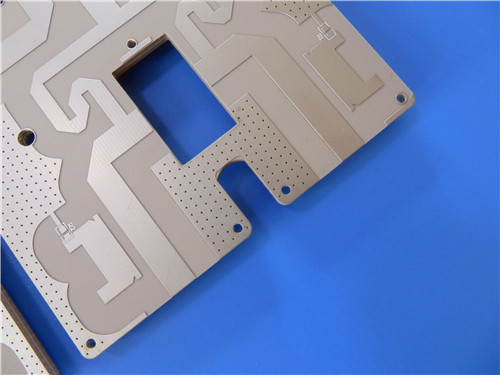

0.102mmの材料コア厚を持つRogers CLTE-MW高周波ラミネート、5Gおよびその他のミリ波アプリケーション向けの純金メッキ両面CLTE-MW PCB



PCB構造の詳細:

パラメータ 仕様
ベース材料 CLTE-MW
層数 2層リジッド
基板寸法 パネルあたり35.8mm x 66.5mm、±0.15mm
完成厚さ 0.2mm
銅箔厚 1オンス(1.4ミル)アウターレイヤー
最小トレース/スペース 4 / 6ミル
最小穴径 0.3mm
ビア構造 ブラインドビアまたは埋め込みビアなし
ビアメッキ厚 20 μm
表面仕上げ 純金
ソルダマスク グリーン、トップサイドのみ
シルクスクリーン ホワイト、トップサイドのみ
電気テスト 出荷前100%
アートワークフォーマット ガーバーRS-274-X
品質基準 IPC-Class-2





設計の柔軟性を高める7つの厚さオプション:

CLTE-MWは、3ミルから10ミルまでの7つの厚さオプションで利用可能であり、5Gおよびその他のミリ波アプリケーションに理想的な信号対グラウンド間隔を確保します。この柔軟性により、設計者は電気的性能を損なうことなく、伝送線路インピーダンスと伝搬特性を最適化できます。



スプレッドガラス補強:
スプレッドガラス補強は、高いフィラー負荷と組み合わされることで、電磁波伝搬に対する高周波ガラス織り効果を最小限に抑えるのに役立ちます。これにより、インピーダンスの変動とスキューが低減され、高速および高周波回路で特に重要になります。



低損失タンジェント:
10 GHzで0.0015の損失タンジェントは、ミリ波アプリケーション向けの低損失設計を可能にし、5Gおよび衛星通信システムでの効率的な信号伝送をサポートします。



優れたメッキスルーホール信頼性:
30 ppm/°Cの低Z軸CTEは、CLTE-MWによって可能になる超薄型構造でも、優れたメッキスルーホール信頼性を提供します。



良好な放熱性:
0.42 W/(m·K)の熱伝導率により、CLTE-MWはアグレッシブな設計で良好な放熱性を提供し、熱的に厳しい環境での信頼性の高い動作をサポートします。



超薄型構造能力:
ここで実証されている0.2mmの完成厚さ(0.102mmコア+ 2 x 35 μm銅)は、物理的または電気的な制約による厳しい厚さ制限のあるアプリケーションに対する材料の適合性を示しています。これにより、CLTE-MWはコンパクトで軽量なRFシステムに最適です。



純金表面仕上げ:
純金表面仕上げは、優れた導電性、耐食性、ワイヤボンディング能力を提供し、高信頼性RFおよびマイクロ波回路に不可欠です。





品質と可用性

すべての基板はIPC-Class-2品質基準に準拠して製造されており、商用、産業、防衛関連アプリケーションに対して堅牢な信頼性を保証します。出荷前に100%の電気テストが実施され、機能的な完全性が保証されます。



当社の製造能力は世界中に及び、プロトタイプと量産の両方の要件に対応する柔軟な出荷およびロジスティクスサポートを提供しています。厳格なプロセス管理を維持しながら、迅速なターンアラウンドと競争力のある価格を提供します。



カスタムスタックアップ、CLTE-MW範囲(3~10ミル)内の代替厚さ、CLTEシリーズ構成、重金属バック(アルミニウム、真鍮、銅)、埋め込み抵抗器ネットワーク、またはその他の要件に関するお問い合わせについては、当社の営業エンジニアリングチームにご連絡ください。高周波回路基板の要件をサポートする準備ができています。
