Immersion Gold PCB On 30 mil RO4350B With Double Layers
Immersion Gold PCB On 30 mil RO4350B With Double Layers
接触

二重層の30ミルRO4350Bの液浸の金PCB

最小注文数量 : 1 価格 : USD 2.99-6.99 per piece
パッケージの詳細 : 真空 受渡し時間 : 6-7仕事日
支払条件 : T/T、Paypal 供給の能力 : 1ヶ月あたりの45000部分
起源の場所: 中国 ブランド名: Bicheng Enterprise Limited
証明: UL モデル番号: BIC-0047-V4.7

詳細情報
レイヤー数: 2 ガラスエポキシ: RO4350B Tg280℃、er<3.48、Rogers Corp。
最終的なホイルの外面: 1.5 oz PCBの最終的な高さ: 0.8 mm ±10%
表面仕上げ: イマージョンゴールド はんだマスクの色: 緑
構成の伝説の色: 白 テスト: 100％の電気試験事前発送

製品の説明

RO4350B 高周波回路基板は、ガラス強化炭化水素/セラミックラミネート（PTFEではありません）で、性能重視、大量生産の商用アプリケーション向けに設計されています。現在、Bicheng社では両面および多層RO4350B PCBが利用可能です。厚さ10ミル（0.254mm）、20ミル（0.508mm）、30ミル（0.762mm）、60ミル（1.524mm）の両面RO4350B PCBがベストセラーです。プロトタイプ、小ロット、量産サービスを提供しています。


利点
1) 低い誘電率許容誤差と低損失による優れた高周波性能。
2) 優れた寸法安定性。
3) 低い誘電率の温度係数。
4) 低いZ軸方向膨張。
5) 低い面内膨張係数。
6) 周波数に対する安定した電気特性。


用途
1) アッテネータ、自動ゲート誘導。
2) 直撃衛星用LNB。
3) マイクロストリップアンテナ、スペクトラム拡散。
4) マイクロストリップおよびセルラー基地局アンテナおよびパワーアンプ。
5) RF識別タグ。
6) スペクトラム拡散通信システム。
7) トランクアンプ、スプリッターモジュールなど。

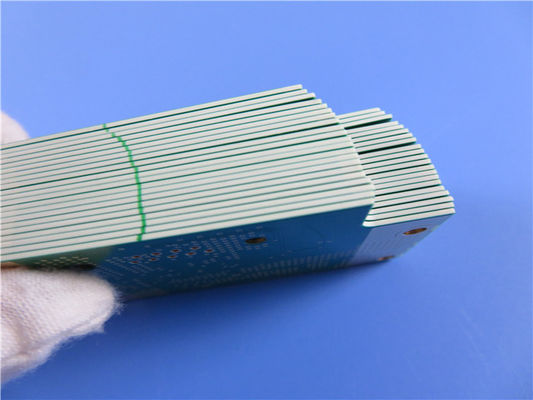

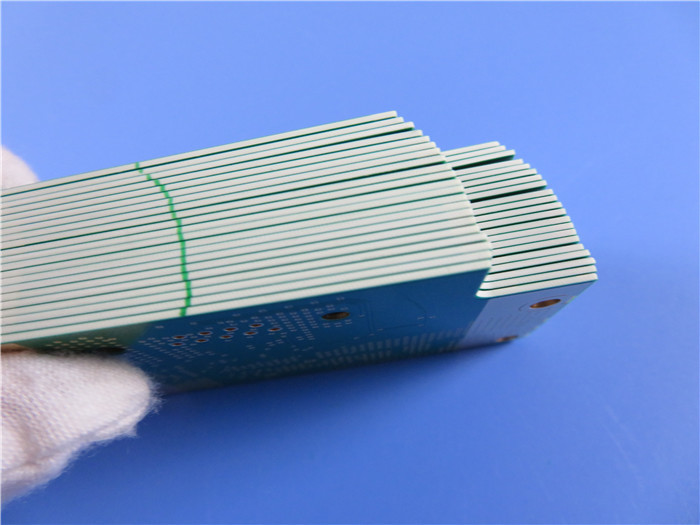

PCBケース：30ミルRO4350B両面基板、イマージョンゴールド処理
（プリント基板はカスタムメイド製品であり、表示されている画像とパラメータは参考用です）


一般説明
これは、4G WiFiモジュール用途向けのTg 288℃の高周波基板上に構築された両面PCBの一種です。厚さは0.8mmで、緑色のソルダマスクの上に白いシルクスクリーン印刷が施されています。すべてのビアは開放されています。パッドはイマージョンゴールドメッキされています。ベース材料はRogers RO4350Bが使用されており、基板全体で1つのPCBアップが供給されます。提供されたガーバーデータを使用して、IPC 6012クラス2に従って製造されています。25枚のパネルごとに梱包して出荷されます。

特徴と利点
誘電率（DK）が低く安定しているため、遅延のない良好な信号伝送が可能です。
銅箔の熱膨張係数との整合性により、寒暖の温度変化による銅箔の剥離は発生しません。
優れた寸法安定性。
良好な高温および低温耐性（-192℃～260℃）。
UL認証およびRoHS指令準拠。
電気試験および高電圧試験。
インピーダンス制御試験およびはんだ付け性試験。
マイクロセクションおよび熱応力試験。
信頼性試験、絶縁抵抗試験、イオン汚染試験。
プロトタイプから量産までのPCBニーズに対応します。


アプリケーション
低ノイズアンプ、音響検出センサー、光電子送信機、4Gアンテナ。


パラメータおよびデータシート
PCBサイズ 67 x 33mm = 1枚
基板タイプ 両面PCB
層数 2層
表面実装部品 はい
スルーホール部品 はい
レイヤースタックアップ 銅箔------- 35um（1オンス）+トップ層メッキ
RO4350B 0.762mm
銅箔------- 35um（1オンス）+ボトム層メッキ
テクノロジー
最小トレースとスペース: 5ミル / 4.5ミル
最小/最大穴: 0.3 mm / 4.6 mm
異なる穴の数: 7
ドリル穴数: 105
ミル加工されたスロット数: 0
内部切り欠き数: 0
インピーダンス制御: いいえ
ゴールドフィンガー数: 0
基板材料
ガラスエポキシ: RO4350B Tg280℃、er<3.48、Rogers Corp.
最終外層フォイル: 1.5オンス
最終内層フォイル: 該当なし
PCB最終厚さ: 0.8 mm ±10%
メッキとコーティング
表面処理 イマージョンゴールド
ソルダマスク適用範囲: TOP、最小12ミクロン
ソルダマスク色: グリーン、PSR-2000GT600D、Taiyo製。
ソルダマスクタイプ: LPSM
輪郭/切断 ルーティング
マーキング
部品凡例の側面 TOP
部品凡例の色: ホワイト、IJR-4000 MW300、Taiyoブランド
製造業者名またはロゴ: 導体および凡例のフリーエリアに基板上にマーク
ビア メッキスルーホール（PTH）、最小サイズ0.3mm。ソルダマスクは露出。
難燃性等級 UL 94-V0承認最小。
寸法公差
外形寸法: 0.0059"
基板メッキ: 0.0029"
ドリル公差: 0.002"
テスト 出荷前の100%電気試験
提供されるアートワークのタイプ メールファイル、ガーバーRS-274-X、PCBDOCなど
サービスエリア 全世界、グローバル。
