I-Tera® MT40 超低損失ラミネート – キャステレーション加工されたダブルレイヤーPCB

製品の説明

1. 材料概要 – I-Tera® MT40 (Isola)

I-Tera® MT40は、アイソラグループ製の非常に低損失、高性能な改質エポキシ/FR-4樹脂システムで、Eガラス織布で強化されています。標準的なFR-4では性能が不足するものの、PTFEや炭化水素材料ではコストが高すぎるか、加工が困難な高速デジタルおよびRF/マイクロ波プリント基板設計のために特別に設計されています。

主な材料特性

2. 材料データシート – 統合プロパティ (I-Tera MT40)

注: Dk/Df値は、Wバンド周波数 (75～110 GHz) まで、-55°Cから+125°Cで安定しています。

標準的な入手性

3. カスタムPCB – キャステレーション加工エッジ付きダブルレイヤーI-Tera MT40

このダブルレイヤーボードは、高周波材料処理、HVLP銅箔選択、およびモジュール用途向けのキャステレーション加工エッジ製造の当社の能力を示しています。

基本仕様

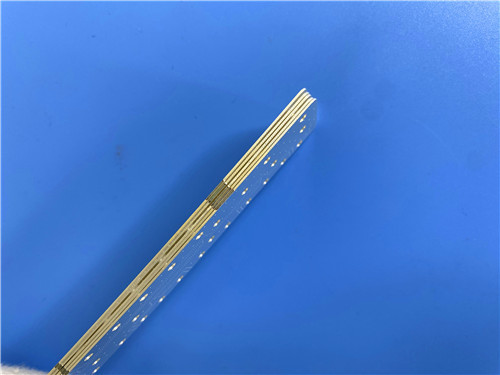

キャステレーション加工エッジ (メッキエッジ)

キャステレーション加工穴は、ボードエッジに沿ったメッキされた半円形の穴で、はんだ付けモジュール接続用に設計されています。LGA (ランドグリッドアレイ) 接続よりも大幅な品質上の利点である、光学的に検査可能なはんだフィレットを提供します。

HDIおよび逐次ラミネート能力

I-Tera MT40は、HDIマイクロビア構造および逐次ラミネートプロセスをサポートします。複数回のプレスサイクル下での寸法安定性 – PTFEと比較してガラス強化構造の直接的な利点 – は、PTFE代替品よりも製造において予測可能性が高いことを意味します。

4. この設計でI-Tera MT40を選択する理由

適用分野

• RF/マイクロ波モジュール
• 5Gスモールセル/基地局
• 自動車レーダーセンサー
• 高速デジタルモジュール
• IoT/ワイヤレスモジュール
• 医療機器

Q1: I-Tera MT40は標準FR-4とどう違いますか？
A: I-Tera MT40は、Dk (3.45 vs. 約4.5) および Df (0.0031 vs. 約0.015～0.020) が大幅に低く、Tg (215°C vs. 170～180°C) が高く、温度と周波数全体で安定したDkを備えています – これらすべてがFR-4プロセス互換性を維持しています。

Q2: I-Tera MT40はPTFE材料のような特別な加工が必要ですか？
A: いいえ。PTFEとは異なり、I-Tera MT40はスルーホール準備にナトリウムエッチングやプラズマ脱スミアを必要としません。標準的なFR-4製造技術を使用して加工されます。

Q3: この設計でHVLP銅箔を選択する理由は何ですか？
A: HVLP (VLP2) 銅は ≤2.5 µm の表面粗さ (Rz JIS) を持ち、高周波での導体損失を低減します。5 GHzを超えるRF/マイクロ波レイヤーでは、HVLPは標準的なHTEフォイルよりも強く推奨されます。

Q4: キャステレーション加工エッジとは何ですか、そしてなぜ使用されるのですか？
A: キャステレーション加工エッジは、ボードエッジに沿ったメッキされた半円形の穴で、はんだ付けモジュール接続を可能にします。LGA接続よりも大幅な品質上の利点である、光学的に検査可能なはんだフィレットを提供します。

Q5: キャステレーション加工穴の最小ドリル径は？
A: 最小0.6mmを推奨しますが、手はんだ付けのリワークには0.8～1.0mmが推奨されます。ルーティングカットは、各ドリル穴の中心を正確に通過する必要があります。

Q6: イマージョンシルバーはRF用途に適していますか？
A: はい。イマージョンシルバーは、低接触抵抗、優れたはんだ付け性、ニッケルバリア層がない – RF/マイクロ波用途に最適です。

Q7: I-Tera MT40と他の材料とのCTE互換性は？
A: I-Tera MT40は、ハイブリッドPCB構造において、Astra MT77およびTachyon 100Gと熱的および寸法的に互換性があります。このCTE互換性は文書化されており、意図的なものです。

Q8: I-Tera MT40はUL認証を受けていますか？
A: はい。I-Tera MT40はULファイル番号E41625を持ち、94V-0の難燃性定格です。

お問い合わせ

中国を拠点とする専門的なPCBサプライヤーとして、当社は Isola I-Tera MT40、高周波材料、および高度なエッジ機能 (キャステレーション加工穴、エッジメッキ) に関する豊富な経験を持っています。

当社は以下を提供します:

• 完全な材料トレーサビリティ (Isolaからの証明書)
• 低損失性能のためのHVLP銅箔オプション
• ±0.05mmの登録精度を持つキャステレーション加工エッジ製造
• ご要望に応じたイマージョンシルバー/ENIG/その他の仕上げ
• クイックターンプロトタイプおよび量産
• 詳細レポート付きインピーダンステスト (TDR)

技術的なお問い合わせ、スタックアップレビュー、または見積もり依頼については、直接当社の営業チームにお問い合わせください。RF/マイクロ波および高速デジタルモジュールプロジェクトをサポートする準備ができています。
