High Frequency PCB | 10 mil RO4350B Circuit Board | Immersion Gold RF PCB

接触

高周波PCB|10ミルRO4350Bのサーキットボード|液浸の金RF PCB

最小注文数量 :	1	価格 :	USD 2.99-6.99 per piece
パッケージの詳細 :	真空	受渡し時間 :	6-7仕事日
支払条件 :	T/T、Paypal	供給の能力 :	1ヶ月あたりの45000部分

起源の場所:	中国	ブランド名:	Bicheng Enterprise Limited
証明:	UL	モデル番号:	BIC-0049-V4.9

詳細情報
レイヤー数:	2	ガラスエポキシ:	RO4350B Tg280℃、er<3.48、Rogers Corp。
最終的なホイルの外面:	1.0オンス	PCBの最終的な高さ:	0.3mm±10%
表面仕上げ:	イマージョンゴールド	はんだマスクの色:	緑
構成の伝説の色:	白	テスト:	100％の電気試験事前発送

製品の説明

その名の通り、高周波とは周波数が比較的高いことを指し、一般的に周波数 >= 300 MHz（すなわち波長 =1GHz の電磁波をマイクロ波と呼びます。

無線アプリケーションの代表的な周波数:

* 現在の携帯電話: 0.9GHz - 2GHz

* 3Gシステム: 2.5GHz

* Bluetooth: 2.5GHz

* GPS: 12.6GHz

* LMDS: 24GHz および 40GHz

* 自動車: 77GHz

市場: RFID、無線通信、基地局およびアンテナ、アンプ、製品、家電。

高周波プリント基板またはマイクロ波PCBとは、高周波（マイクロ波）基板銅張積層板上に作られたプリント基板を指します。一般的なタイプは、両面基板、多層基板、および複合構造です。

複合構造には、高性能特殊基板、PPシート + 通常性能基板およびPPシート複合プレス基板、高周波基板 + 通常FR4基板、高周波基板 + 金属ベースなどが含まれます。

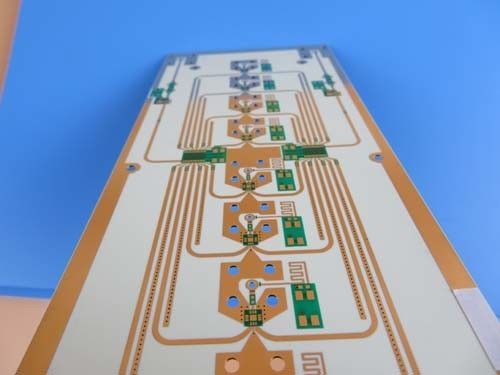

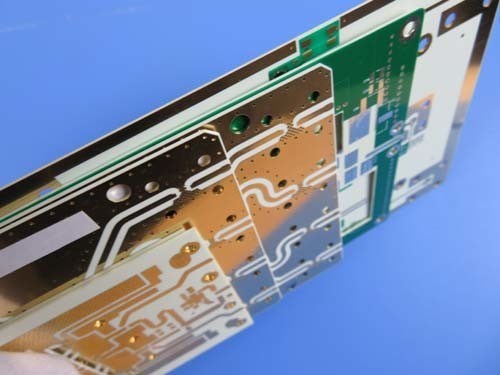

PCBケース: 高周波PCB | 10 mil RO4350B 回路基板 | イマージョンゴールド RF PCB

(プリント基板はカスタムメイド製品であり、表示されている画像とパラメータは参考用です)

一般説明

これは、モバイル信号ブースターのアプリケーション用に Tg 280℃ の 10mil RO4350B 基板上に構築された両面PCBの一種です。厚さは 0.3mm で、緑色のソルダマスクの上に白いシルクスクリーンが施され、パッドにはイマージョンゴールドがメッキされています。ベース材料は Rogers 社製で、ボード全体が 1枚/パネルで供給されます。供給されたガーバーデータを使用して IPC 6012 クラス 2 に従って製造されます。100枚のパネルごとに梱包して出荷されます。

特徴と利点

誘電率（DK）が低く安定しているため、遅延のない良好な信号伝送が可能です。

低誘電損失の特性により、信号損失が低レベルになり、機器全体の信号伝送が優れています。

誘電率の低い熱係数。

低いZ軸膨張。

SMTプロセスはリフローはんだ付け、 rework に耐性があります。

良好な耐酸化性と良好な放熱性。

プロトタイプから量産までのPCBニーズに対応します。

16000平方メートルのワークショップ。

納期厳守: >98%

顧客苦情率: <1%

アプリケーション

RF送信機、マルチカプラアンテナ、RF識別、トランクアンプ

パラメータとデータシート

PCBサイズ	120 x 75mm = 1枚
ボードタイプ	両面PCB
層数	2層
表面実装部品	はい
スルーホール部品	はい
レイヤスタックアップ	銅 ------- 18um(0.5 oz)+メッキ TOP層
	RO4350B 0.254mm
	銅 ------- 18um(0.5oz) + メッキ BOT層
テクノロジー
最小トレースとスペース:	9 mil / 4 mil
最小/最大穴:	0.25 mm / 1.0mm
異なる穴の数:	3
ドリル穴数:	92
ミル加工スロット数:	0
内部カットアウト数:	0
インピーダンス制御:	いいえ
ゴールドフィンガー数:	0
ボード素材
ガラスエポキシ:	RO4350B Tg280℃、er<3.48、Rogers Corp.
最終フォイル外部:	1.0 oz
最終フォイル内部:	N/A
PCBの最終高さ:	0.3 mm ±0.1
メッキとコーティング
表面仕上げ	イマージョンゴールド
ソルダマスク適用対象:	TOPおよびBOT 12ミクロン最小
ソルダマスクの色:	緑、PSR-2000GT600D、Taiyo製。
ソルダマスクタイプ:	LPSM
輪郭/切断	ルーティング
マーキング
部品凡例の側面	TOPおよびBOT。
部品凡例の色	白、IJR-4000 MW300、Taiyoブランド
メーカー名またはロゴ:	導体と凡例FREE AREAにボード上にマーク
ビア	メッキスルーホール（PTH）、最小サイズ0.25mm。ビアはテンドされています。
難燃性評価	UL 94-V0承認最小。
寸法公差
外形寸法:	0.0059"
ボードメッキ:	0.0029"
ドリル公差:	0.002"
テスト	出荷前の100%電気テスト
供給されるアートワークのタイプ	メールファイル、Gerber RS-274-X、PCBDOCなど
サービスエリア	全世界、グローバル。

私たちについて

中国に拠点を置くBicheng PCBは、中小企業がPCBにかかるコストと時間を削減するのを支援するという哲学を遵守しています。私たちは、需要を満たすためにさまざまなPCB製品を提供しています。

当社の駆動回路基板機能 2019

ブラインドビア、バリアドビア

フレキシブルPCB

ヘビーカッパーボード 12oz

高Tg、高CTI材料

ハイブリッドFR-4および高周波材料

インピーダンス制御PCB

IPCクラス2、IPCクラス3

鉛フリーPCB（RoHS準拠）

多層PCB（最大32+銅層ボード）

メタルコアPCB（MCPCB）

PCB材料 – FR-4、ポリイミド、Rogers など

RoHS準拠PCBメーカー

リジッドフレキシブルPCB

RF PCB / 高周波PCB

スルーホール、BGA、ゴールドフィンガー、エッジドーム

ビアインパッド、フィルドビア

TS16949（2009）、ISO14001（2004）、ISO9001（2008）、UL認証

当社のサービス

プロトタイプ、小ロット、量産に注力

クイックターンアラウンド、両面PCB 24時間対応。
