WL-CT350 高周波ラミネート:このFR-4は 処理可能で低損失の材料で アンテナPCBに適していますか?

製品の説明

WL-CT350とは何ですか？



泰州王陵绝缘材料厂製の熱硬化性樹脂ベースの高周波ラミネートです。WL-CTシリーズの一部です。誘電体層は炭化水素樹脂、セラミックス、ガラス繊維布で構成されています。10 GHzでの誘電率（Dk）は3.48です。10 GHzでの損失正接（Df）は0.0039です。材料のTgは280℃以上です。熱伝導率は0.70 W/(m・K)です。X軸およびY軸のCTEはそれぞれ11 ppm/℃、14 ppm/℃です。Z軸のCTEは34 ppm/℃です。材料は標準的なFR-4技術で加工できます。これはPTFE加工よりも簡単です。材料は回路基板において、より優れた安定性と一貫性を提供します。





これを使ってどのようなPCBを構築できますか？

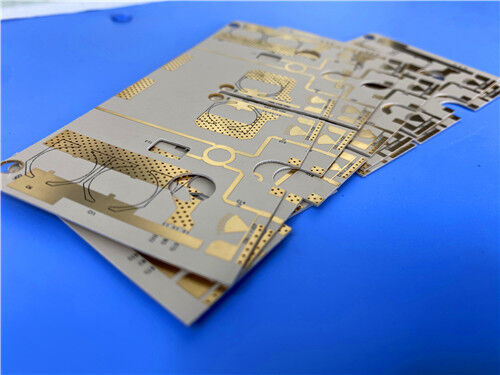

完全な2層RF PCBソリューションを提供できます。この基板はWL-CT350材料に基づいています。完成厚さは0.2 mmです。銅箔の厚さは各層1オンスです。表面処理として無電解金メッキが施されています。両面にソルダマスクは適用されていません。上面には黒色のシルクスクリーンが印刷されています。最小トレース幅とスペースはそれぞれ6ミルと7ミルです。最小穴径は0.3 mmです。ビアメッキ厚さは20 μmです。品質基準はIPCクラス2です。この基板は、基地局アンテナ、衛星アンテナ、車載レーダー、パワーアンプ、RFデバイス、フィルターに最適です。





材料概要

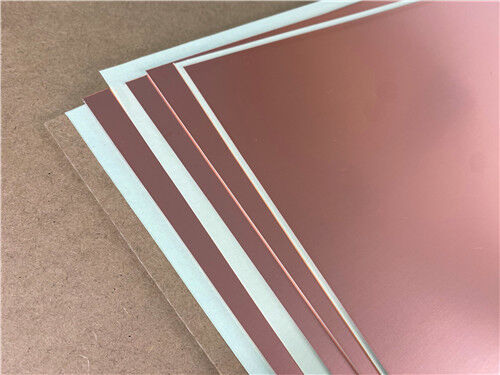

WL-CT350は熱硬化性樹脂ベースの高周波ラミネートです。泰州王陵绝缘材料厂製です。WL-CTシリーズの一部です。誘電体層は炭化水素樹脂、セラミックス、ガラス繊維布で構成されています。





この材料は低損失性能を提供します。高周波設計の要件を満たします。PCB加工はFR-4材料と同様の技術で行うことができます。これはPTFE材料と比較して簡単です。回路基板におけるより優れた安定性と一貫性が保証されます。この材料は、類似の外国製品の代替品として使用できます。





炭化水素樹脂と複合セラミックスの組み合わせは、いくつかの利点を提供します：

優れた低損失

高温耐性

温度安定性

低い熱膨張係数

280℃以上の高Tg





PTFEよりもWL-CT350を選択する理由：

特徴	WL-CT350（熱硬化性）	PTFEベースの材料
加工	標準FR-4技術	特殊PTFE技術
ビア準備	ナトリウムエッチング不要	ナトリウムエッチングがしばしば必要
パネルハンドリング	剛性、自動ハンドリング	柔らかい、特殊ハンドリング
寸法安定性	優れている	良好（ガラス補強あり）
Tg	>280℃	N/A（PTFEは軟化する）
ワイヤボンディング	信頼性が高い（熱硬化性）	パッドリフトのリスク
コスト	コスト効率が良い	より高価





WL-CT350技術データシート

特性	試験条件	単位	WL-CT350値
誘電率（代表値）	10 GHz	—	3.48
誘電率（設計値）	10 GHz	—	3.66
DK公差	—	—	±0.05
損失正接（代表値）	2 GHz	—	0.003
	10 GHz	—	0.0039
	20 GHz	—	0.0048
TCDk	-55℃～150℃	ppm/℃	52
ピール強度（1 oz ED）	—	N/mm	0.85
（1 oz RTF）	—	N/mm	0.72
体積抵抗率	通常条件	MΩ・cm	1×10⁹
表面抵抗率	通常条件	MΩ	4×10⁹
絶縁破壊強度（Z方向）	5 kW, 500 V/s	kV/mm	31
破壊電圧（X/Y方向）	5 kW, 500 V/s	kV	30
CTE X軸	-55℃～288℃	ppm/℃	11
CTE Y軸	-55℃～288℃	ppm/℃	14
CTE Z軸	-55℃～288℃	ppm/℃	34
熱応力	288℃, 10秒, 3回	—	層間剥離なし
吸湿率	23.5±2℃, 24時間	%	0.05
密度	通常温度	g/cm³	1.9
長期使用温度	—	℃	-55～+260
熱伝導率	Z方向	W/(m・K)	0.7
PIM値（RTF銅使用時）	—	dBc	≤ -157
難燃性	UL94	規格	V-0
Tg	—	℃	>280
Td	開始点	℃	386
ハロゲン含有量	—	—	ハロゲン化
組成	—	—	炭化水素＋セラミックス＋ガラスクロス





WL-CT350の主な利点

特徴	利点
Dkは3.48 ±0.05	厳密な公差により、一貫したインピーダンス制御が可能
10 GHzでDfは0.0039	低損失により、マイクロ波回路での信号減衰を最小限に抑える
Tgは>280℃	鉛フリーはんだ付けに歪みなく耐える
Tdは386℃	良好な熱分解耐性
TCDkは52 ppm/℃	温度によるDkの安定により、一貫した性能を保証
CTE X/Yは11/14 ppm/℃	CTEは銅と一致し、優れた寸法安定性
CTE Zは34 ppm/℃	良好なメッキスルーホール信頼性が保証される
熱伝導率は0.70 W/(m・K)	電力用途での放熱性が向上
吸湿率は0.05%	非常に低い吸湿率により、安定した性能を保証
UL94 V-0規格を達成	防火安全規制への準拠を保証
FR-4プロセス対応	特殊な装置は不要で、製造コストが低い
熱硬化性樹脂を使用	加熱時に軟化せず、ワイヤボンディングの信頼性が高い
耐放射線性を備えている	航空宇宙用途に適している
低アウトガスを保証	宇宙用途に適している





WL-CT350 vs. WL-CTシリーズのバリアント

WL-CTシリーズは複数の誘電率を提供します。オプションを以下に示します。

材料	10 GHzでのDk	最適な用途
WL-CT300	3	一般的なRF
WL-CT330	3.3	RFおよびマイクロ波
WL-CT338	3.38	高周波RF
WL-CT348	3.48	RF、アンテナ、車載レーダー
WL-CT410	4.1	より高いDk要件
WL-CT615	6.15	高Dk用途





応用分野

- 基地局アンテナおよび衛星アンテナ。

- 車載レーダー、センサー、ナビゲーションシステム。

- パワーアンプ。

- 衛星高周波ヘッド。

- RFデバイスおよびフィルター。

- WIMAXアンテナおよび分散アンテナ。

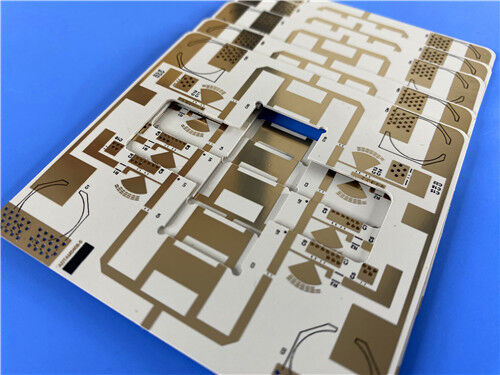

カスタム2層RF PCB – 完全仕様

WL-CT350に基づいた完全な2層RF PCBソリューションを提供できます。仕様を以下に示します。





基板仕様

仕様	詳細
基板タイプ	2層RF PCB
ベース材料	WL-CT350（0.102 mm / 4 milコア）
完成基板厚さ	0.2 mm
完成銅箔厚さ	1オンス（35 μm）/層
基板寸法	56.8 × 78.09 mm（1枚）
寸法公差	±0.15 mm
最小トレース/スペース	6 / 7ミル
最小穴径	0.3 mm
ビアメッキ厚さ	20 μm
表面処理	無電解金メッキ（ENIG）
上面ソルダマスク	なし
下面ソルダマスク	なし
上面シルクスクリーン	黒
下面シルクスクリーン	なし
IPC分類	クラス2
アートワークフォーマット	ガーバーRS-274-X
テスト	100%電気テスト（出荷前）
入手可能性	全世界





このPCB設計の主な利点

特徴	利点
2層RF設計を使用	シンプルでコスト効率の高いRF回路実装を実現
WL-CT350コア（0.102 mm）を使用	低損失（0.0039）、安定したDk（3.48）、FR-4プロセス対応
薄型0.2 mm基板	超軽量・コンパクト設計を実現
6/7ミルのトレースとスペースを使用	ファインライン、高密度RF回路を製造可能
両面にソルダマスクなし	重量とコストを削減し、RF性能を最適化
無電解金メッキ仕上げ	優れたはんだ付け性、耐酸化性、平坦な表面
20 μmビアメッキを使用	信頼性の高いメッキスルーホール接続を保証
IPCクラス2品質を満たす	商用および産業用品質基準を満たす
100%電気テストを実施	出荷前に機能的一貫性を保証







Q1: WL-CT350の誘電率は？

代表的なDkは、23℃で10 GHzにおいて3.48です。設計Dkは、10 GHzで3.66です。Dk公差は±0.05です。





Q2: WL-CT350はPTFE材料と比較してどうですか？

WL-CT350は熱硬化性炭化水素材料です。PTFEと同様の高周波性能を提供します。しかし、標準的なFR-4技術で加工できます。特殊な装置は必要ありません。これにより、製造コストとリードタイムが削減されます。また、寸法安定性と信頼性も向上します。





Q3: WL-CT350の最大動作温度は？

長期使用温度は-55℃～+260℃です。Tgは280℃以上です。これにより、鉛フリーはんだ付け中の安定した性能が保証されます。また、高温環境での信頼性も保証されます。





Q4: WL-CT350で利用可能な銅箔オプションは何ですか？

2種類の銅箔オプションがあります：



ED銅 – 一般的な用途に適しています



RTF銅 – より優れたPIM性能（≤ -157 dBc）、低い導体損失、より精密なエッチングを提供します



RTF銅は誘電体厚さに約0.018 mm（0.7 mil）を追加します。





すぐに始められますか？

WL-CT350の生ラミネートを提供できます。アルミニウムバックのバリアントも利用可能です。無電解金メッキ仕上げの完全に加工された2層RF PCBを製造できます。



以下について、今すぐお問い合わせください：

材料サンプリングとテスト

RF回路設計支援

インピーダンス計算と設計サポート

PCB見積もりとDFMレビュー

特定の用途に関する技術サポート
