ロージャース RO3210 高DK10.2 高周波ラミネートとカスタム多層PCB 0.508mmコア RO3210+0.2mm RO4450F PP上に構築

製品の説明

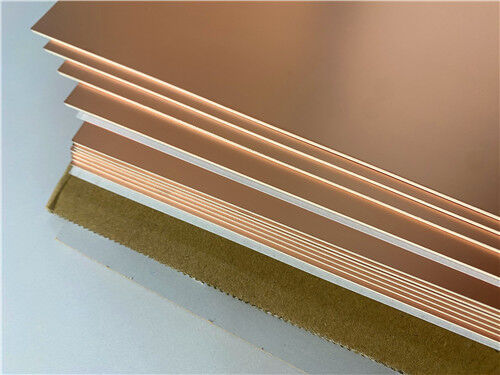

低負荷,高電解常数,低損失,および織物ガラス補強の機械的な強さ,RO3210ラミネートロジャース・コーポレーションから 説得力のある組み合わせを提供します.RO3200TMシリーズこのセラミックで満たされ,織り 繊維ガラス強化PTFE複合体は,RO3000®シリーズ機械的な安定性が向上した.

RO3200シリーズのラミナットは,非織物型PTFEラミナットの表面の滑らかさを組み合わせ,より細い線切断の許容性を可能にし,織物ガラス型PTFEラミナットの硬さを組み合わせています.これは,多層構造に適しています 寸法安定性と信頼性の高い塗装孔が不可欠ですRO3210 は,変電線は10です2消耗因数が0である0027標準的なPTFE回路板加工技術を使用して製造できます.この材料はISO 9002認定品質システムで製造されています.

申請

1. マイクロ波とRF回路 フィルター,カップラー,マッチングネットワーク
2. パッチアンテナ 高Dkによる要素サイズ削減
3. 段階式配列アンテナ 要素間での安定したパフォーマンス
4. 衛星通信 要求の高い環境での信頼性の高い運用
5. レーダーシステム 陸上および空中レーダーフロントエンド
6. 多層構造物 信頼性の高いストライラインと多層ボード設計
7. パワーの増幅機と組み合わせ機 低容量電力組合せネットワークのための高Dk

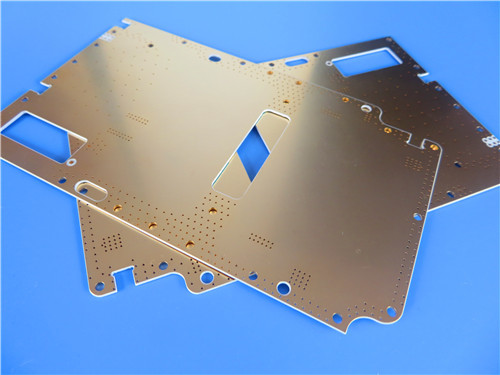

RO3210 に基づくカスタムPCB製造

高周波印刷回路板の専門メーカーとして ロジャーズ RO3210やその他の先進的な材料を用いて 総合的な製造サービスを提供しています次の仕様は,代表的な4層多層実装を詳細に示しています.:

PCB 製造詳細:

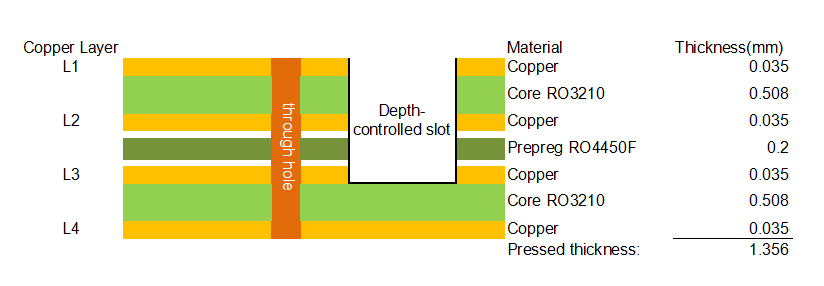

スタックアップ構成:

物質 的 な 利点

10のDkで2RO3210は,RFおよびマイクロ波回路の大きさを大幅に削減できます.これは,パッチアンテナ,フィルター,および足跡がプレミアムである他のコンポーネントのための優れた選択になります.そして,より高いDkで回路の寸法が小さくできる場合.

RO3200シリーズの特徴は,RO3000シリーズと比較して機械的な安定性が向上している.織物繊維ガラス補強は,硬さと寸法安定性を提供します.材料を多層板構造に適したものにすること.

RO3210は,非織物PTFEラミナットの表面の滑らかさと,織物ガラスPTFEラミナットの硬さとを組み合わせています.この滑らかな表面により,より細い線紋容量が可能になります.厳格なトラス/スペース要件と一貫したインペデンス制御をサポートする.

消耗因子 0.0027 は,このような高い介電常数を持つ材料では低く,小型アンテナやフィルターでは受け入れられる効率を確保します.

RO3210はRO4450Fプレプレグ (上記の4層スタックアップで示したように) と組み合わせて信頼性の高い多層構造を構築することができる.材料は標準的なPTFE回路板加工技術を使用して製造することができます.わずかな変更で

実証されたPCB実装には制御深度のスロットが含まれ,介電曝露を正確に制御し,完成板のユニークな機械的および電気的機能を実現します.

RO3200シリーズのラミナットは,一貫した品質と信頼性を保証するISO 9002認証品質システムで製造されています.

品質 と 入手 できる 程度

すべてのボードはIPC2級品質基準に準拠して製造され,商業,産業,防衛関連アプリケーションの信頼性が保証されています.運送前に100%の電気試験が行われ,機能的完整性を保証する..

生産能力は世界中に広がり 柔軟な配送と物流サポートを プロトタイプとボリュームの両方の要件に対応しています迅速なターンアウトと競争力のある価格を提供しながら 厳格なプロセス制御を維持します.

オーダーメイドスタックアップ,RO3210とRO4450Fのプリプレグを使用した多層構成,制御深さのスロット,代替表面仕上げ (銀,金,ENIG) または他の要件に関する問い合わせについては,私たちはあなたの高周波回路板の要求をサポートする準備ができています..
