ロジャース RO3003 高周波ラミネートとカスタム多層PCB 10ミリロロ3003コア +Tg170 FR-4

製品の説明

セラミック充填PTFEラミネートの電気的性能が必要でありながら、多層構造の複雑さがある場合、課題は材料選択だけではありません。それは、他の材料とうまく調和する材料を見つけることです。ロジャースRO3003は、この課題に直接対応します。これは、競争力のある価格で優れた電気的および機械的安定性を実現するために設計されたセラミック充填PTFE複合材であり、誘電率の選択に関係なく機械的特性は一貫しています。

RO3000®シリーズ高周波回路材料は、商用マイクロ波およびRFアプリケーションを対象としたセラミック充填PTFE複合材です。誘電率の範囲全体で機械的特性が一貫しているため、設計者は個々の層に異なる誘電率材料を使用する多層基板設計を、反りや信頼性の問題に遭遇することなく開発できます。RO3003は、X軸で17 ppm/°C、Y軸で16 ppm/°CのCTEを示し、銅にマッチしているため、典型的なエッチング収縮が1インチあたり0.5ミル未満で優れた寸法安定性を実現します。Z軸CTEは25 ppm/°Cであり、過酷な熱環境でも優れたメッキスルーホール信頼性を提供します。

RO3000シリーズラミネートは、わずかな変更を加えることで、標準的なPTFE回路基板加工技術を使用してプリント回路基板に加工できます。また、RO3003とFR-4を組み合わせるなど、エポキシガラス多層基板ハイブリッド設計との併用にも適しています。

主な特性の概要（RO3003）：

用途

1. 車載レーダー – 衝突回避および自動運転用の77 GHzシステムを含む
2. バンドパスフィルター – 安定した誘電率が広帯域フィルター設計を簡素化
3. マイクロストリップパッチアンテナ – 周波数全体で一貫した性能
4. 電圧制御発振器（VCO） – 温度に対する安定した誘電率
5. ストリップラインおよび多層構造 – 信頼性の高いメッキスルーホール
6. ハイブリッド多層設計 – コスト効率の高い層スタッキングのためにFR-4と組み合わせ可能

材料の低い面内膨張係数は銅にマッチしており、より信頼性の高い表面実装アセンブリを可能にし、温度変化に敏感なアプリケーションに最適です。

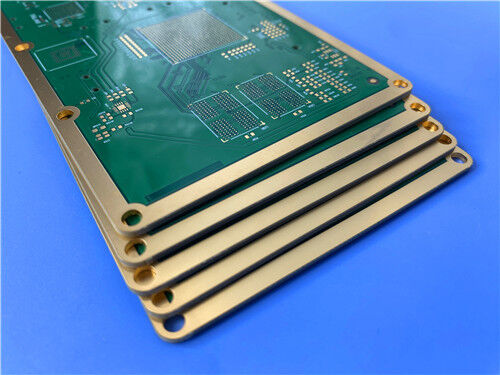

RO3003でのカスタムPCB製造

高周波プリント回路基板の専門メーカーとして、ロジャースRO3003およびその他の先進材料を使用した包括的な製造サービスを提供しています。以下の仕様は、代表的な4層ハイブリッド多層実装の詳細です。

PCB構造の詳細：

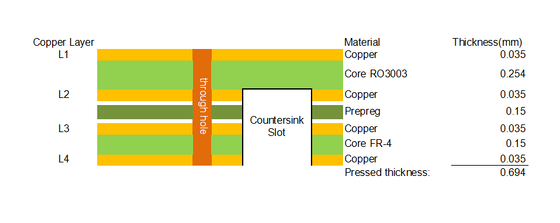

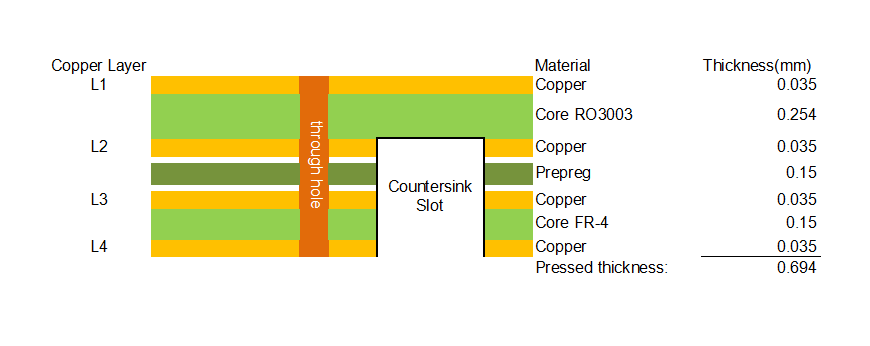

スタックアップ構成（代表例）：

注：深さ制御ルーティングはL2からL4まで拡張され、非メッキであり、ハイブリッドスタックアップでの誘電体露出を正確に制御できます。

材料の利点

RO3003は、-50～150℃でわずか-3 ppm/°Cの誘電率温度係数を示し、8 GHzから40 GHzの周波数範囲で安定した誘電率を示します。この安定性により、広帯域コンポーネントの設計が簡素化され、幅広いアプリケーションで使用できます。

10 GHzで0.0010の損失正接は信号減衰を最小限に抑え、車載レーダーを含む77 GHzまでのアプリケーションをサポートします。

X/Y CTEは17/16 ppm/°Cで銅にマッチしており、典型的なエッチング収縮が1インチあたり0.5ミル未満で優れた寸法安定性を実現します。これにより、より信頼性の高い表面実装アセンブリとタイトなレジストレーション公差が可能になります。

Z軸CTEは25 ppm/°Cであり、過酷な熱環境でも優れたメッキスルーホール信頼性を提供し、信頼性の高いストリップラインおよび多層基板構造をサポートします。

誘電率の選択に関係なく機械的特性が一貫しているため、設計者は個々の層に異なる誘電率材料を使用する多層基板設計を、反りや信頼性の問題に遭遇することなく開発できます。

RO3003は、エポキシガラス多層基板ハイブリッド設計との併用に適しており、RO3003を高周波層に、FR-4をデジタルまたは電源層に使用するなど、コスト効率の高い組み合わせを可能にします。これは、ここで指定された4層ビルドで使用されているアプローチです。

0.04%で、RO3003は最小限の水分しか吸収せず、湿潤環境でも安定した電気的特性を維持します。

材料は、わずかな変更を加えた標準的なPTFE回路基板加工技術を使用して加工でき、鉛フリープロセスに対応しています。

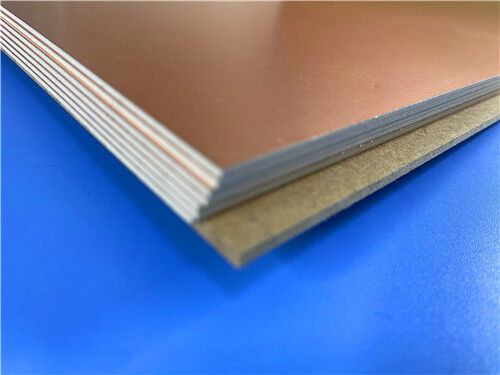

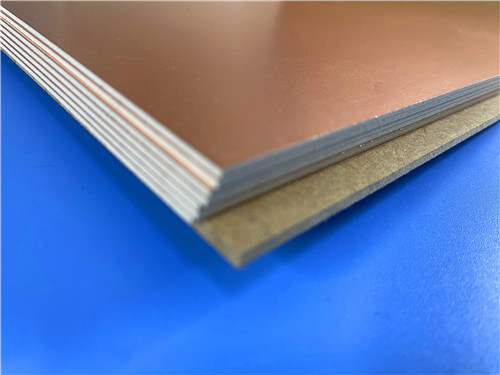

RO3003は、標準厚さ0.005インチ（0.13mm）から0.060インチ（1.52mm）、標準パネルサイズ12インチ×18インチ（305×457mm）および24インチ×18インチ（610×457mm）で入手可能で、½オンスまたは1オンスの重量の電解銅箔または圧延銅箔でクラッドされています。

品質と入手可能性

すべての基板はIPC-Class-2品質基準に準拠して製造されており、商用、産業、および車載アプリケーションで堅牢な信頼性を保証します。出荷前に100％電気テストが実施され、機能的完全性が保証されます。

当社の生産能力は世界中に及び、プロトタイプと量産の両方の要件に対応する柔軟な出荷およびロジスティクスサポートを提供しています。厳格なプロセス管理を維持しながら、迅速なターンアラウンドと競争力のある価格を提供します。

カスタムスタックアップ、FR-4とRO3003を組み合わせたハイブリッド多層構成、深さ制御ルーティング、代替表面仕上げ、またはその他の要件に関するお問い合わせについては、営業エンジニアリングチームにお問い合わせください。高周波回路基板の要件をサポートする準備ができています。
