| 最小注文数量 : | 1 | 価格 : | USD20~30 |
|---|---|---|---|
| パッケージの詳細 : | 真空 | 受渡し時間 : | 4-5仕事日 |
| 支払条件 : | T/T、Paypal | 供給の能力 : | 1ヶ月あたりの45000部分 |
| 起源の場所: | 中国 | ブランド名: | Bicheng Enterprise Limited |
|---|---|---|---|
| 証明: | UL | モデル番号: | BIC-0087-V5.4 |
|
詳細情報 |
|||
| レイヤー数: | 5 | ガラスエポキシ: | RO4003C 20mil、Tg 288℃ |
|---|---|---|---|
| PCBの最終的な高さ: | 2.1mm±0.16 | 最終的なホイルの外面: | 1.0オンス |
| 表面仕上げ: | 液浸の金（ENIG）上のElectrolessニッケル（2 µの」100 µの」ニッケル） | はんだマスクの色: | はんだのマスクは要求しなかった |
| 構成の伝説の色: | シルクスクリーンは要求しなかった | テスト: | 100％の電気試験事前発送 |
製品の説明
5層高周波PCBボード ロジャース20ミリロRO4003C 浸水金
(PCBはカスタム製の製品で,表示された写真とパラメータは参照のためにのみ)
皆さん こんにちは
ロジャースRO4003Cで作られた 5層高周波PCBについてお話します
5層のPCBはRO4003Cの3コアで製造され,1層の銅が刻まれ,5層に達します.

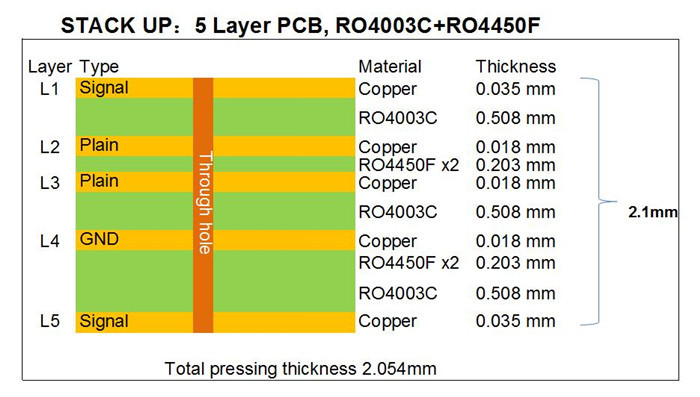

スタックから上から見ると 20ミリコアの3枚のシートが 基本層構造を達成し 2層の介電材料 (プレプレグ) が 3つのコアを結合し 5層のボードを生み出します内層の銅の重量は半オンスです板の最終高度は2.1mm厚い.

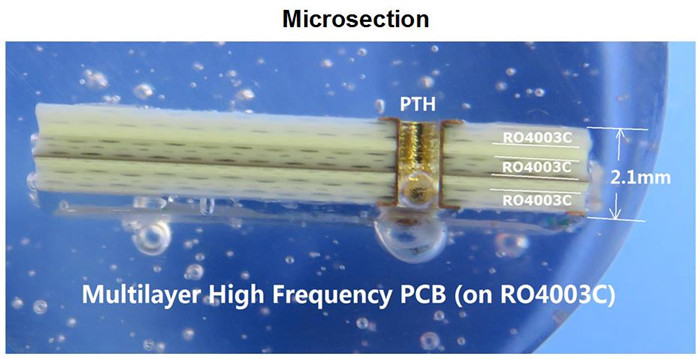

以下は,より直感的にボードの構造を反映できるマイクロセクションの写真です.表面に溶接マスクが適用されず,パッドは浸泡金で覆われています.
実際には,多層PCBのスタッキングは,制御された阻力,信号伝達などに対する異なる要求やアプリケーションに応じて,さまざまな方法で行えます.RO4003Cファミリーで私たちのデザイナーが選ぶために多くの種類のコアがあります8ml,12ml,16ml,20ml,32ml,60mlなど
円盤のRF線の電流長に非常に重要です. 円盤の電流長は,電流長に非常に重要です.
顧客が選択できる様々な高周波材料があります 主なものはロジャース 4000シリーズ 3000シリーズ 5000シリーズ 6000シリーズ タコニック TLXシリーズ TLYシリーズなどです中国F4Bシリーズなど.
興味があるなら 連絡してください
読んでくれてありがとう.
私たちのPCB能力 2022
| パラメータ | 価値 |
| 層数 | 1から32 |
| 基板材料 | RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210; RT/Duriod 5880; RT/Duriod 5870, RT/Duriod 6002, RT/Duroid 6010, RT/Duroid 6035HTC; TMM4, TMM10, カッパ 438;TLF-35; RF-35TC, RF-60A, RF-60TC, RF-35A2, RF-45, RF-10, TRF-45; TLX-0, TLX-6, TLX-7, TLX-8; TLX-9, TLY-3, TLY-5; PTFE F4B (DK2.2 DK2.65 DK2.85 DK2.94DK30DK32DK338DK35DK40DK44DK615, DK10.2); AD450, AD600, AD1000, TC350; Nelco N4000, N9350, N9240; FR-4 (High Tg S1000-2M, TU-872 SLK, TU-768, IT-180Aなど), FR-4 高CTI>600V;ポリマイド,PET,金属コアなど |
| 最大サイズ | 飛行試験: 900*600mm,固定装置試験 460*380mm,試験なし 1100*600mm |
| 取締役会 概要 許容 | ±0.0059" (0.15mm) |
| PCB 厚さ | 0.0157" - 0.3937" (0.40mm--10.00mm) |
| 厚さ許容量 (T≥0.8mm) | ±8% |
| 厚さ 容量 (t<0.8mm) | ±10% |
| 隔熱層厚さ | 00.075mm~5.00mm 半径は0.075mm~5.00mm 半径は0.0295mm~0.1969mm |
| 最小軌跡 | 0.003" (0.075mm) |
| 最小スペース | 0.003" (0.075mm) |
| 外部銅厚さ | 35μm~420μm (1oz~12oz) |
| 内部の銅厚さ | 17μm~350μm (0.5オンス~10オンス) |
| 穴を掘る (機械) | 0.0059" - 0.25" (0.15mm - 6.35mm) |
| 完成した穴 (機械) | 00.10mm~6.30mm |
| 直径 容量 (機械用) | 0.00295インチ (0.075mm) |
| 登録 (機械) | 0.00197インチ (0.05mm) |
| アスペクト比 | 12:1 |
| 溶接マスクタイプ | LPI |
| ミン・ソルダーマスク・ブリッジ | 0.00315インチ (0.08mm) |
| ソーダーマスクの最小クリアランス | 0.00197インチ (0.05mm) |
| 直径経由でプラグ | 00.0098" - 0.0236" (0.25mm - 0.60mm) |
| 阻力制御の許容度 | ±10% |
| 表面塗装 | HASL,HASL LF,ENIG,Imm ティン,Imm Ag,OSP,ゴールドフィンガー |
