| MOQ: | 1 |
| 価格: | USD 2.99-5.99 per piece |
| 標準パッケージ: | 真空 |
| 配達期間: | 6-7仕事日 |
| 決済方法: | T/T、Paypal |
| 供給能力: | 1ヶ月あたりの45000部分 |

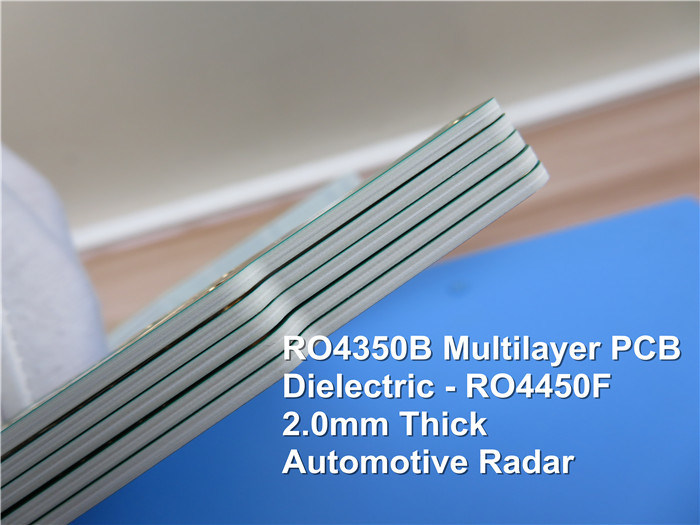

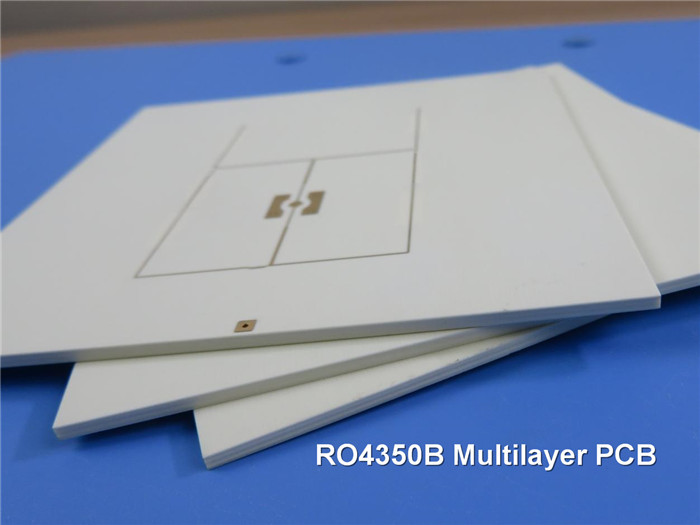

広帯域無線解決のための4mil RO4450Fの10mil RO4350Bの5つの中心で造られる10の層高周波PCB
（PCBは顧客用プロダクト、映像であり示されている変数は参照のためちょうどである）
みなさん、こんにちは、
よい日!
前のプロダクトでは、私達は4層RF PCBおよび6層RF PCBを話した。私達はロジャース多層PCBsがあらゆる別の中心から成っていることがわかった。従って10層RF PCB今簡単に、であるそれは右なるか。
10層RF PCBはロジャースの文書の5つの中心でなされる。最終的な厚さが大いにより厚い、従ってではないので薄い中心通常6.6mil RO4350B、10mil RO4350B、13.3mil RO4350B、8mil RO4003C and12mil RO4003C等のような、使用される。
この10層PCBはRO4450Fのprepregによって結合される10mil RO4350Bの5つの中心に今日ある。
それは広帯域無線解決の適用のためである。それは2.0 mm厚い、パッドである液浸の金めっきした。それはGerber供給されたデータを使用してIPC 6012のクラス2ごとに製造した。それぞれ10枚の板は郵送物のために詰まる。
特徴および利点
1) 優秀な寸法安定性。
2) よい高温および低温の抵抗。（- 192℃-260℃）
3) 液浸の金に優秀な表面のplanarityがある、特にBGAのパッケージまた更にCSPのPCBsのために部品をアセンブリおよびはんだ付けすることの間に故障率を減らすために取付けた有用な。
4) 技術設計は問題が試作期間に起こることを防ぐ。
5) 競争の郵送料のDDUの各戸ごとの郵送物、
6) プロトタイプのためのMOQ、安価およびサンプル無し。
適用
RFのトランシーバー、コミュニケーション リレー、低雑音のブロック、ディバイダー モジュール
変数およびデータ用紙
| PCBのサイズ | 115 x 110mm=1PCS=1design |
| 板タイプ | 高周波PCB、多層PCB |
| 層の数 | 10の層 |
| 表面の台紙の部品 | 肯定 |
| 穴の部品を通して | いいえ |
| 層の旋回待避 | 最上層:信号- 1/2ozホイル+ 25μmのCU |
| 中心RO4350B -0.254mm | |
| INT 1:混合された- 1/2ozホイル | |
| Prepreg RO4450F -0.202mm （2 x 0.101） | |
| INT 2:混合された- 1/2ozホイル | |
| 中心RO4350B -0.254mm | |
| INT 3:混合された- 1/2ozホイル | |
| Prepreg RO4450F -0.202mm （2 x 0.101） | |
| INT 4:混合された- 1/2ozホイル | |
| 中心RO4350B -0.254mm | |
| INT 5:混合された- 1/2ozホイル | |
| Prepreg RO4450F -0.202mm （2 x 0.101） | |
| INT 6:混合された- 1/2ozホイル | |
| 中心RO4350B -0.254mm | |
| INT 7:混合された- 1/2ozホイル | |
| Prepreg RO4450F -0.202mm （2 x 0.101） | |
| INT 8:混合された- 1/2ozホイル | |
| 中心RO4350B -0.254mm | |
| BOTの層:信号- 1/2ozホイル+ 25μmのCU | |
| 技術 | |
| 最低の跡およびスペース: | 5.5mil/5mil |
| 最低/最高の穴: | 0.3/2.0mm |
| 異なった穴の数: | 9 |
| ドリル孔の数: | 7505 |
| 製粉されたスロットの数: | 0 |
| 内部排気切替器の数: | 0 |
| インピーダンス制御 | いいえ |
| 板材料 | |
| ガラス エポキシ: | RO4350Bの中心0.254mm （10mil）、RO4450B PP 0.1mm （4mil） |
| 最終的なホイルの外面: | 1oz |
| 内部最終的なホイル: | 0.5oz |
| PCBの最終的な高さ: | 2.0mm ±10% |
| めっきおよびコーティング | |
| 表面の終わり | 液浸の金（ENIG）上のElectrolessニッケル（3µmのニッケル0.05µm） |
| に適用するためにマスクをはんだ付けしなさい: | N/A |
| はんだのマスク色: | N/A |
| はんだのマスクのタイプ: | N/A |
| CONTOUR/CUTTING | 旅程 |
| 印 | |
| 構成の伝説の側面 | N/A |
| 構成の伝説の色 | N/A |
| 製造業者の名前かロゴ: | N/A |
| を経て | 、テント張りによって穴（PTH）を通ってめっきされる。BGAのパッケージ |
| FLAMIBILITYの評価 | UL 94-V0の承認MIN。 |
| 次元の許容 | |
| 輪郭次元: | 0.0059" （0.15mm） |
| 板めっき: | 0.0030" （0.076mm） |
| ドリルの許容: | 0.002" （0.05mm） |
| テスト | 100%の電気テスト前の郵送物 |
| 供給されるべきタイプのアートワーク | 電子メールファイル、Gerber RS-274-X、PCBDOC等 |
| サービス エリア | 世界的に、全体的に。 |
|
|
| MOQ: | 1 |
| 価格: | USD 2.99-5.99 per piece |
| 標準パッケージ: | 真空 |
| 配達期間: | 6-7仕事日 |
| 決済方法: | T/T、Paypal |
| 供給能力: | 1ヶ月あたりの45000部分 |
