| 最小注文数量 : | 1 | 価格 : | USD 2.88-6.99 per piece |
|---|---|---|---|
| パッケージの詳細 : | 真空 | 受渡し時間 : | 4-5仕事日 |
| 支払条件 : | T/T、Paypal | 供給の能力 : | 1ヶ月あたりの45000部分 |
| 起源の場所: | 中国 | ブランド名: | Bicheng Technologies Limited |
|---|---|---|---|
| 証明: | UL | モデル番号: | BIC-0083-V3.1 |
|
詳細情報 |
|||
| レイヤー数: | 6 | ガラスエポキシ: | FR-4、ITEQ IT-140 TG>135、RO4003C 12mil |
|---|---|---|---|
| PCBの最終的な高さ: | 1.3mm ±0.13 | 最終的なホイルの外面: | 1.0オンス |
| 表面仕上げ: | 浸漬金 (13.9%) 2μ" 100μ" ニッケル | はんだマスクの色: | 緑 |
| 構成の伝説の色: | 白 | テスト: | 100％の電気試験事前発送 |
製品の説明

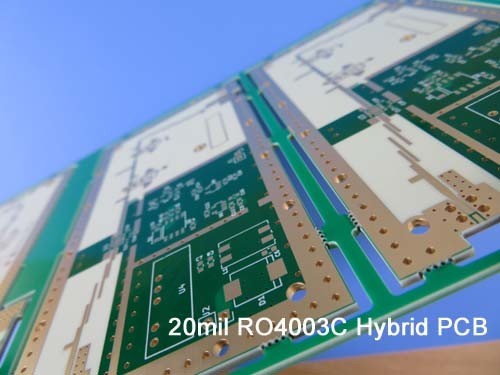

12ミリ 0.305mm RO4003CとFR-4で作られたハイブリッド高周波多層PCB 6層ハイブリッドPCB
(印刷回路板はカスタム製の製品であり,表示された写真とパラメータは参照のためにのみ)
皆さん こんにちは
温かいあいさつ
今日,我々は12ミリロのRO4003CとFR-4で構築された6層RFPCBの一種を導入しています.このボードは衛星アンテナに使用されています.次の図はボードのスタックアップです.
12ミリコアは上層にあり 主に信号層の役割を担っています円盤のRF線の電気的長さに非常に重要です残りの層はRO4003Cと同じ厚さのFR-4エポキシガラス材料です.
詳細な仕様は以下のとおりです
基礎材料: 12ml 0.305mm RO4003C+ Tg170 FR-4
介電常数 3.38+/- 005
層数: 6 層
穴を通る
フォーマット: 105mm x 80mm = 1種類 = 1枚
表面塗装: 浸し金
銅重量:外層35μm /内層18μm
溶接マスク / 伝説: 緑 / 白
最終PCBの高さ:1.4mm
その他:阻力制御PCB
標準:IPC6012 クラス2
梱包: 20枚のパネルは出荷のために梱包されています.
実施期間: 10 営業日
保存期間: 6ヶ月
現在,成熟した混合圧縮材料は以下のとおりです.
RO4350B + FR4
RO4003C + FR4
F4B + FR4
NT1 電気自動車
NT1 電気自動車 NT1 電気自動車
ありがとうございました. RF PCB の質問については,ご連絡ください.
2026 年までの PCB 能力
| パラメータ | 価値 |
| 層数 | 1から32 |
| 基板材料 | RO4350B, RO4003C, RO4730G3, RO4360G2, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210; RT/Duriod 5880; RT/Duriod 5870, RT/Duriod 6002, RT/Duroid 6010, RT/duroid 6035HTC; TMM4, TMM10, Kappa 438; TLF-35;RF-35TC, RF-60A, RF-60TC, RF-35A2; TLX-0, TLX-6, TLX-7, TLX-8; TLX-9, TLY-3, TLY-5; PTFE F4B (DK2.2 DK2.65 DK2.85 DK2.94DK30DK32DK338DK35DK40DK44DK615, DK10.2); AD450, AD600, TC350; Nelco N4000, N9350, N9240; FR-4 (High Tg S1000-2M, TU-872 SLK, TU-768, IT-180Aなど), FR-4 高CTI>600V;ポリマイド,PET,金属コアなど |
| 最大サイズ | 飛行試験: 900*600mm,固定装置試験 460*380mm,試験なし 1100*600mm |
| 取締役会 概要 許容 | ±0.0059" (0.15mm) |
| PCB 厚さ | 0.0157" - 0.3937" (0.40mm--10.00mm) |
| 厚さ許容量 (T≥0.8mm) | ±8% |
| 厚さ 容量 (t<0.8mm) | ±10% |
| 隔熱層厚さ | 00.075mm~5.00mm 半径は0.075mm~5.00mm 半径は0.0295mm~0.1969mm |
| 最小軌跡 | 0.003" (0.075mm) |
| 最小スペース | 0.003" (0.075mm) |
| 外部銅厚さ | 35μm~420μm (1oz~12oz) |
| 内部の銅厚さ | 17μm~350μm (0.5オンス~10オンス) |
| 穴を掘る (機械) | 0.0059" - 0.25" (0.15mm - 6.35mm) |
| 完成した穴 (機械) | 00.10mm~6.30mm |
| 直径 容量 (機械用) | 0.00295インチ (0.075mm) |
| 登録 (機械) | 0.00197インチ (0.05mm) |
| アスペクト比 | 12:1 |
| 溶接マスクタイプ | LPI |
| ミン・ソルダーマスク・ブリッジ | 0.00315インチ (0.08mm) |
| ソーダーマスクの最小クリアランス | 0.00197インチ (0.05mm) |
| 直径経由でプラグ | 00.0098" - 0.0236" (0.25mm - 0.60mm) |
| 阻力制御の許容度 | ±10% |
| 表面塗装 | HASL,HASL LF,ENIG,Imm ティン,Imm Ag,OSP,ゴールドフィンガー |
