20mil RO4003Cおよびレーダー高度計のための4mil RO4450Fの3つの中心で造られる6つの層高周波PCB

20mil RO4003Cおよびレーダー高度計のための4mil RO4450Fの3つの中心で造られる6つの層高周波PCB

  • 20mil RO4003Cおよびレーダー高度計のための4mil RO4450Fの3つの中心で造られる6つの層高周波PCB
  • 20mil RO4003Cおよびレーダー高度計のための4mil RO4450Fの3つの中心で造られる6つの層高周波PCB
  • 20mil RO4003Cおよびレーダー高度計のための4mil RO4450Fの3つの中心で造られる6つの層高周波PCB
20mil RO4003Cおよびレーダー高度計のための4mil RO4450Fの3つの中心で造られる6つの層高周波PCB
商品の詳細:
起源の場所: 中国
ブランド名: Bicheng Technologies Limited
証明: UL
モデル番号: BIC-0070-V1.16
お支払配送条件:
最小注文数量: 1
価格: USD 2.99-9.99 PER PIECE
パッケージの詳細: 真空
受渡し時間: 10仕事日
支払条件: T/T、ウェスタン・ユニオン
供給の能力: 1ヶ月あたりの45000部分
連絡先
詳細製品概要
層の数: 6 ガラス エポキシ: RO4003C
最終的なホイル: 1.0 PCBの最終的な高さ: 1.94 mm ±10%
表面の終わり: 液浸の金 はんだのマスク色: N/A
構成の伝説の色: N/A テスト: 100%の電気テスト前の郵送物

20mil RO4003Cおよびレーダー高度計のための4mil RO4450Fの3つの中心で造られる6つの層高周波PCB

(プリント基板は顧客用プロダクト、映像であり示されている変数は参照のためちょうどである)



みなさん、こんにちは。

暖かい挨拶!

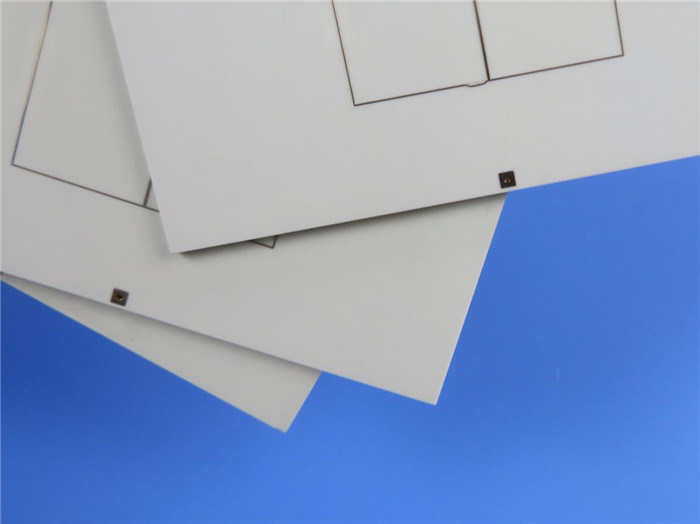

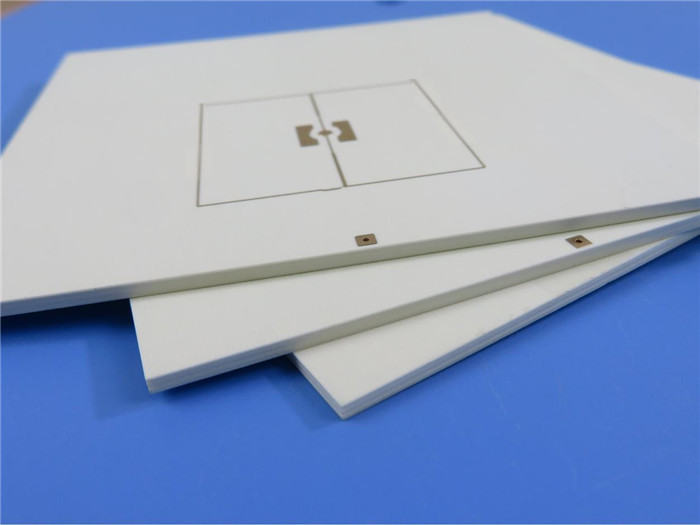

今日私達はである高周波PCBタイプの6つの層の述べていた。それはレーダー高度計の適用のためのRO4450Fの20mil RO4003Cの3中心でbondply造った。旋回待避は次の通りである。



20mil RO4003Cおよびレーダー高度計のための4mil RO4450Fの3つの中心で造られる6つの層高周波PCB 0



すべてに知られているように、RO4003C家族、60mil (1.524mm)へのすなわち8mil (0.203mm)に6つの中心がある。



RO4003C:
8mil 0.203mm
12mil 0.305mm
16mil 0.406mm
20mil 0.508mm
32mil 0.813mm
60mil 1.524mm

従って4つの層の旋回待避が多くの違った方法ですることができることは非常に興味深い。



続くことは基本指定である。

基材:RO4003C 0.508 mm X 3枚のシート、RO4450F 0.102mm x 1シート

層の計算:6つの層

タイプ:1 PCB vカットのパネルごとに

フォーマット:129mm x 75mm = 1つのタイプ= 1部分

表面の終わり:液浸の金

銅の重量:外の層35 μm/の内部の層35のμm

はんだのマスク/伝説:緑/白い

最終的なPCBの高さ:1.94 mm

標準:IPC 6012のクラス2

パッキング:20のパネルは郵送物のために詰まる。

調達期間:10仕事日

保存性:6か月



特徴および利点

1) RO4003Cは広い周波数範囲上の安定した比誘電率を表わす。これはそれに広帯域適用のための理想的な基質をする;

2) 高周波適用の信号の損失を減らすことはコミュニケーション技術の開発に必要とする会う;

3) UL、ISO14001、IATF16949は工場を証明した;

4) 16000平方メートルの研修会;

5) 18年間以上のPCBの経験;



適用

衛星アンテナ、力のディバイダー、無線周波数、力ディバイダー



PCBのデータ用紙

PCBのサイズ 129 x 75mm=1PCS
板タイプ 多層PCB
層の数 6つの層
表面の台紙の部品 肯定

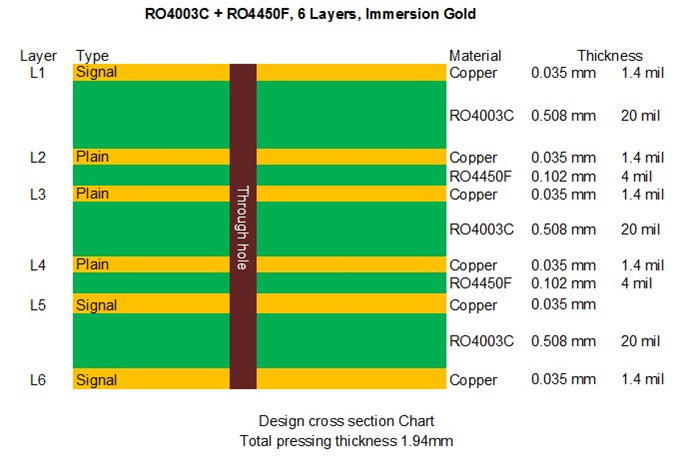

穴の部品を通して 肯定
層の旋回待避 銅--------35µm (1つのoz) +plateの最上層
RO4003C 0.508mm
銅-------35µm (1つのoz)
  Prepreg RO4450F 0.101mm
  銅-------35µm (1つのoz)
  RO4003C 0.508mm
  銅-------35µm (1つのoz)
  Prepreg RO4450F 0.101mm
  銅-------35µm (1つのoz)
  RO4003C 0.508mm
  銅--------35µm (1つのoz) +plate BOTの層
技術
最低の跡およびスペース: 6mil/6ミル
最低/最高の穴: 0.4 mm/3.5 mm
異なった穴の数: 15
ドリル孔の数: 324
製粉されたスロットの数: 0
内部排気切替器の数: 0
インピーダンス制御: いいえ
金指の数: 0
板材料
ガラス エポキシ: RO4003C、RO4450F、Tg280℃、えー<3>
最終的なホイルの外面: 1つのoz
内部最終的なホイル: 1つのoz
PCBの最終的な高さ: 1.94 mm ±10%
めっきおよびコーティング
表面の終わり 液浸の金ニッケル上の0.05ミクロン4.4ミクロン
に適用するためにマスクをはんだ付けしなさい: N/A
はんだのマスク色: N/A
はんだのマスクのタイプ: N/A
CONTOUR/CUTTING 旅程

構成の伝説の側面 N/A
構成の伝説の色 N/A
製造業者の名前かロゴ: N/A
を経て 穴(PTH)を通ってめっきされる、最低のサイズ0.4mm。ブラインドを経てか埋められたvias無し
FLAMIBILITYの評価 UL 94-V0の承認MIN。
次元の許容
輪郭次元: 0.0059"
板めっき: 0.0029"
ドリルの許容: 0.002"
テスト 100%の電気テスト前の郵送物
供給されるべきタイプのアートワーク 電子メールファイル、Gerber RS-274-X、PCBDOC等
サービス エリア 世界的に、全体的に。
