| MOQ: | 1 部分 |
| 価格: | 交渉可能 |
| 標準パッケージ: | カートンごとの12kg、31*27*20cm |
| 配達期間: | 12仕事日 |
| 決済方法: | T / T、Paypalの |
| 供給能力: | 1 ヶ月あたりの 50000 部分 |

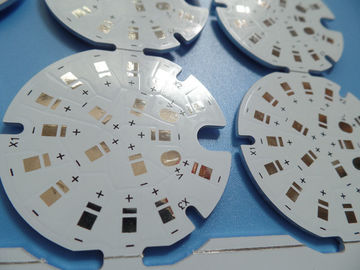

HASL無鉛金属によって支持されるPCBの製作サービス1.4Mm 5052アルミニウム
PCBの特性
| PCBのサイズ | 150 x 120mm=6PCS |
| 板タイプ | |
| 層の数 | 味方されたPCB、金属の中心PCBを選抜して下さい |
| 台紙の部品は浮上します | はい |
| 穴の部品を通して | いいえ |
| 層の旋回待避 | 銅-------35um （1oz） |
| 3W/MK誘電材料、75um | |
| アルミニウム5052、1.2mm | |
| 技術 | |
| 最低の跡およびスペース: | 15mil/12mil |
| 最低/最高の穴: | 0.8/2.0mm |
| 異なった穴の数: | 3 |
| ドリル孔の数: | 12 |
| 熱抵抗（°C/W） | ≤0.45 |
| 絶縁破壊電圧（VDC） | 4000 |
| インピーダンス制御 | いいえ |
| 板材料 | |
| 熱伝導性 | 3W/MK誘電材料、Polytronics |
| 最終的なホイルの外面: | 1oz |
| 内部最終的なホイル: | 0oz |
| PCBの最終的な高さ: | 1.4mm ±10% |
| めっきおよびコーティング | |
| 表面の終わり | 無鉛HASL Sn>=2.54µm |
| はんだのマスクはに適用します: | 上。12µmの最低。 |
| はんだのマスク色: | 白、PSR400 WT02 |
| はんだのマスクのタイプ: | LPSM |
| CONTOUR/CUTTING | 誘導 |
| 印が付いていること | |
| 構成の伝説の側面 | 上 |
| 構成の伝説の色 | 黒 |
| 製造業者の名前かロゴ: | 条件によって |
| を経て | いいえを経て |
| FLAMIBILITYの評価 | UL 94-V0の承認MIN。 |
| 次元の許容 | |
| 輪郭次元: | 0.0059" （0.15mm） |
| 板めっき: | 0.0030" （0.076mm） |
| ドリルの許容: | 0.002" （0.05mm） |
| テスト | 100%の電気テスト前の郵送物 |
| 適用: | LEDライト |
| 供給されるべきタイプのアートワーク | 電子メール ファイル、Gerber RS-274-X、PCBDOC等 |
| サービス エリア | 世界的に、全体的に。 |
利点
a) 金属の中心PCB。有効熱の消滅は耐用年数を延長するモジュールの実用温度を減らします。出力密度および信頼性は改善されます。
b) 脱熱器の依存を減らせば他のハードウェアは（を含む熱インターフェイス材料）、プロダクトの容積を減らしましたり、ハードウェアおよびアセンブリのコストを削減します。
c) ISOによって証明されるPCBの製造業の工場。
d) あなたのプリント基板に会うことはPCBのプロトタイピングから大量生産を集中する必要があります。
電子工学のより多くの適用
USBの電源
DC電源
DCのアダプター
Powersupply
プログラム可能な論理のコントローラー
VHFラジオ
Wifiのアンプ
段階のベルト寄せ
プロセッサ信号命令
マイクロ制御回路
製造（5）のための設計
| 連続いいえ。 | プロシージャ | 項目 | 製造業の機能 | ||
| 大量（S<100 m=""> | 中間の容積（S<10 m=""> | プロトタイプ（S<1m> | |||
| 84 | 特別な許容 | 飛行の調査テストの板厚さ | 0.6-4.0mm | ||
| 85 | 飛行の調査テストのパネルのサイズ | 小型Size≤900X600mmは製造業プロシージャによって償うことができます | |||
| 86 | 据え付け品テスト方法のパネルのサイズ | 小型Size≤460X380mmは製造業プロシージャによって償うことができます | |||
| 87 | 据え付け品テスト方法の板厚さ | 0.4-6.0mm | |||
| 88 | 出版物適合の穴の許容 | ±2mil | |||
| 89 | NPTHの許容 | ±2mil | |||
| 90 | PCBの厚さの許容 | 1.0mm≥PCB厚さ、許容±0.1mm;1.0mm≤PCB厚さ、許容±10% | |||
| 91 | 許容誤差さら穴を開けられた穴の深さ | ±0.2mm | |||
| 92 | 盲目スロットの深さの許容 | ±0.2mm | |||
| 93 | 最高の郵送物のサイズ | Size≤1200X600mm （二重側面、必要なテスト無し） | |||
| 94 | Size≤1000X600mm （の必要なテスト無し多層） | ||||
| 95 | 最低の郵送物のサイズ | 10X10mm | |||
| 96 | HASLのPCBの厚さ | 0.8-3.0mm （0.5mmを差し引いた穴は使用を経てプラグまたはマスク テントべきです） | |||
| 97 | HASL PCBのサイズ | Size≤600X460mm | |||
| 98 | PCBの厚さ | 0.15-7.0mm | |||
| 99 | Vの溝の深さ | 0.8-3.2mm | |||
| 100 | 非連続的なv溝の間隔 | ≥7mm | |||
| 101 | 最高。ドリルの直径 | Size≤6.5mm （もみ下げ機かルーターは穴のために6.5mm以上、Min.tolerance ±0.1mm使用されます） | |||
| 102 | 最高。さら穴の直径 | Size≤6.5mmのさら穴は使用されたもみ下げ機のドリルまたはルーターのどれである場合もあります） | |||
| 103 | 斜角の間隔 | Size≥11mm | Size≥5mm | Size≥5mm | |
| 104 | peelableマスクの厚さ | 0.2-1.5mm ±0.15mm | |||
FAQ
プロトタイプPCBを販売しますか。
はい。私達はFR-4 PCB、高周波PCB、MCPCBおよび適用範囲が広いPCBの含んだ32の層までPCBプロトタイプを提供します。
|
|
