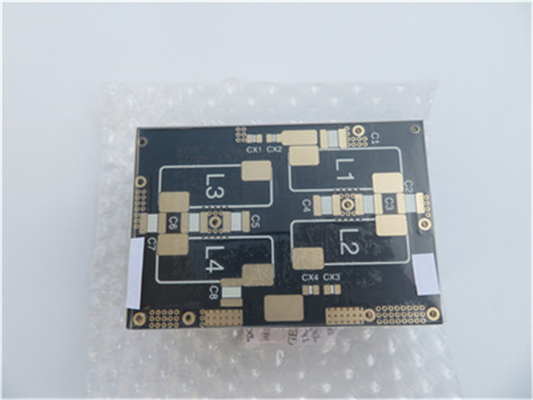

F4BTM320高周波PCB 2オンス銅127mmサブストラット浸透金 と
(PCBはカスタム製の製品で,表示された写真とパラメータは参照のためにのみ)
簡潔 な 紹介
このPCBのサイズは110mm x 76mmで,両面のレイアウトとして2層で設計されています. 透孔部品を除いて,表面マウントコンポーネントを収容できます.層スタックアップは,開始1オンス塗装で70μm (2オンス) 銅の上層を含む堅固なF4BTM320コア素材で支持され,1.27mm厚さの底層は同じ銅仕様で一貫した性能を保ちます.
PCBは最小5ミリメートル幅と最小9ミリメートル間隔を可能にします 精密な回路設計を促進します優れた溶接能力と耐久性を保証する上部と下部の両側が黒い溶接マスクで覆われ,保護と美学的な魅力を提供し,白いシルクスクリーンが上部に適用され,明確なラベルと識別ができます.
詳細は下記の表で示しています
| PCB の サイズ | 110mm x 76mm =1アップ |
| 板のタイプ | 双面PCB |
| 層数 | 2層 |
| 表面マウント部品 | はい |
| 穴 の 部品 を 通し て | はい |
| レイヤースタック | 銅 ------- 70um ((1オンス+プレート) トップ層 |
| F4BTM320 - 1.27mm | |
| 銅 ------- 70um ((1オンス+プレート) BOT 層 | |
| テクノロジー | |
| 最小の痕跡と空間: | 5ミリ / 9ミリ |
| 最小/最大穴: | 0.35mm / 1.0mm |
| 異なる穴の数: | 4 |
| 穴数: | 61 |
| 磨いたスロット数: | 0 |
| 内部切断数: | 0 |
| 阻力制御: | ありません |
| 金色の指の番号: | 0 |
| 板材 | |
| エポキシガラス: | F4BTM320 DK32 |
| 末尾のホイール外側: | 2オンス |
| ファイナルホイール内側: | N/A |
| PCBの最終高さ: | 1.4mm |
| 塗装とコーティング | |
| 表面塗装 | 浸水金 |
| 溶接マスク 適用: | 上側と下側 |
| 溶接マスクの色: | ブラック |
| 溶接マスクタイプ: | N/A |
| 形状/切断 | ルーティング |
| 標識 | |
| コンポーネント伝説の側面 | 上側 |
| 部品レジェンドの色 | ホワイト |
| 製造者名またはロゴ: | N/A |
| VIA | 穴 (PTH) を塗装し,最小サイズは0.35mmです. |
| 燃やす可能性の評価 | UL 94-V0 承認基準 |
| 次元容量 | |
| 輪郭の寸法: | 0.0059" |
| 板の塗装: | 0.0029" |
| ドリルの許容量: | 0.002 " |
| テスト | 100% 送料前の電気テスト |
| 提供される美術品の種類 | メールファイル,ゲルバー RS-274-X,PCBDOCなど |
| サービスエリア | 世界中で 世界的に |
F4BTM高頻度ラミネート
F4BTMシリーズのラミナットは,科学的に繊維ガラス布,ナノセラミックフィール,ポリテトラフルーロエチレン樹脂を調製し,厳格なプレスプロセスを用いて製造されます.このシリーズは,F4BM介電層に基づいています.耐電性高さと低損失のナノレベルセラミクスを加えることで,より高い耐電性常数,より高い耐熱性,より低い熱膨張係数高い保温耐性選択可能な銅ホイルは,ED銅で0.5オンス,1オンス,1.5オンス,および2オンス厚さで提供されています.
特徴 と 利点
DK 2.98〜3.5 選択可能
セラミック を 追加 する こと に よっ て 性能 が 向上 する
優れたPIM指標
厚さは0.254mmから12mmまで
多様化サイズ 460mm x 610mm から 914mm x 1220mm
コスト削減
大量生産のための商業化
高コスト性能
放射線対策
低排気量
私たちのPCB 容量 (F4BTM)
| PCB 材料: | PTFE/ガラス繊維布/ナノセラミックフィラー | ||
| 指定 (F4BTM) | F4BTM | DK (10GHz) | DF (10 GHz) |
| F4BTM298 | 2.98±006 | 0.0018 | |
| F4BTM300 | 3.0±006 | 0.0018 | |
| F4BTM320 | 3.2±006 | 0.0020 | |
| F4BTM350 | 3.5±007 | 0.0025 | |
| 層数: | 単面 PCB,双面 PCB,多層 PCB,ハイブリッド PCB | ||
| 銅の重量: | 0.5oz (17μm), 1oz (35μm), 2oz (70μm) | ||
| 介電体厚さ (または総厚さ) | 0.25mm,0.508mm,0.762mm,0.8mm,1.0mm,1.016mm,1.27mm,1.524mm,2.0mm,3.0mm,4.0mm,5.0mm,6.0mm,8.0mm,10.0mm,12.0mm | ||
| PCB サイズ: | ≤400mm × 500mm | ||
| 溶接マスク: | 緑色,黒色,青色,黄色,赤色など | ||
| 表面塗装: | 裸の銅,HASL,ENIG,浸透銀,浸透鉛,OSP,純金,ENEPIGなど | ||
データシート(F4B(TM)
| 製品の技術パラメータ | 製品モデルとデータシート | ||||||
| 製品の特徴 | 試験条件 | ユニット | F4BTM298 | F4BTM300 | F4BTM320 | F4BTM350 | |
| ダイレクトリ常数 (典型) | 10GHz | / | 2.98 | 3.0 | 3.2 | 3.5 | |
| 変電圧の常容量 | / | / | ±006 | ±006 | ±006 | ±007 | |
| 損失タンゲント (典型) | 10GHz | / | 0.0018 | 0.0018 | 0.0020 | 0.0025 | |
| 20GHz | / | 0.0023 | 0.0023 | 0.0026 | 0.0035 | ||
| 変電式恒温系数 | -55°C~150°C | PPM/°C | -78歳 | -75歳 | -75歳 | -60歳 | |
| 皮の強さ | 1 OZ F4BTM | N/mm | >1.6 | >1.6 | >1.6 | >1.6 | |
| 1 OZ F4BTME | N/mm | >1.4 | >1.4 | >1.4 | >1.4 | ||
| 容積抵抗性 | 標準条件 | MΩ.cm | ≥1×10^7 | ≥1×10^7 | ≥1×10^7 | ≥1×10^7 | |
| 表面抵抗性 | 標準条件 | MΩ | ≥1×10^6 | ≥1×10^6 | ≥1×10^6 | ≥1×10^6 | |
| 電気強度 (Z方向) | 5KW,500V/s | KV/mm | >26 | >30 | >32 | >32 | |
| 断定電圧 (XY方向) | 5KW,500V/s | KV | >34 | >35 | >40 | >40 | |
| 熱膨張係数 | XY方向 | -55°C~288°C | ppm/oC | 15,16 | 15,16 | 13,15 | 10,12 |
| Z方向 | -55°C~288°C | ppm/oC | 78 | 72 | 58 | 51 | |
| 熱ストレス | 260°C 10秒,3回 | デラミネーションなし | デラミネーションなし | デラミネーションなし | デラミネーションなし | ||
| 水吸収 | 20±2°C 24時間 | % | ≤0.05 | ≤0.05 | ≤0.05 | ≤0.05 | |
| 密度 | 室温 | g/cm3 | 2.25 | 2.25 | 2.20 | 2.20 | |
| 長期使用温度 | 高低温室 | °C | -55+260 | -55+260 | -55+260 | -55+260 | |
| 熱伝導性 | Z方向 | W/(M.K) | 0.42 | 0.42 | 0.50 | 0.54 | |
| PIM | F4BTME にのみ適用される | dBc | ≤-160 | ≤-160 | ≤-160 | ≤-160 | |
| 炎症性 | / | UL-94 | V-0 | V-0 | V-0 | V-0 | |
| 材料の組成 | / | / | PTFE,ガラスの繊維布,ナノセラミック F4BTMはED銅製フィルムと組み合わせ,F4BTMEはリバーストリートメント (RTF) の銅製フィルムと組み合わせた. |
||||
|
|
