担当者 : Sally Mao
電話番号 : 86-755-27374847
ワットスアップ : +8618277967574
| 最小注文数量 : | 1 | 価格 : | USD 9.99-99.99 |
|---|---|---|---|
| パッケージの詳細 : | 真空 | 受渡し時間 : | 10仕事日 |
| 支払条件 : | T/T、ウェスタン・ユニオン | 供給の能力 : | 1ヶ月あたりの50000部分 |
| 起源の場所: | 中国 | ブランド名: | Bicheng Technologies Limited |
|---|---|---|---|
| 証明: | UL | モデル番号: | BIC-0039-V0.77 |
|
詳細情報 |
|||
| レイヤー数: | 2 | ガラスエポキシ: | RO3003 |
|---|---|---|---|
| 最終ホイル: | 1.0オンス | PCBの最終的な高さ: | 0.8 mm ±10% |
| 表面仕上げ: | 液浸の金（31%） | はんだマスクの色: | 該当なし |
| 構成の伝説の色: | 該当なし | テスト: | 100％の電気試験事前発送 |
製品の説明

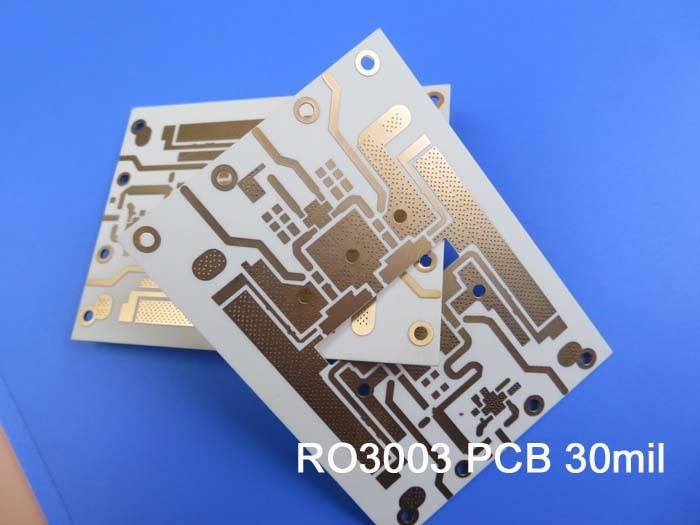

ロジャース RO3003 高周波印刷回路板 2層 ロジャース 3003 30ミリ 0.762mm PCB DK3.0 DF 0.001
(印刷回路板はカスタム製の製品であり,表示された写真とパラメータは参照のためにのみ)
ロジャース RO3003高周波回路材料は,商用マイクロ波およびRFアプリケーションで使用するために使用されるセラミックで満たされたPTFE複合材料である.競争力のある価格で 優れた電気的・機械的安定性を提供するために 設計されました機械的特性は一貫している.これは設計者が歪みや信頼性の問題に直面することなく多層ボードデザインを開発することを可能にします.RO3003 材料X軸とY軸における熱膨張率 (CTE) は17ppm/°Cである.この膨張率は銅の膨張率と一致する.材料が優れた寸法安定性を示すことができる, 典型的なエッチ収縮で,エッチと焼後,1インチあたり0.5ミリ未満です. Z軸CTEは24ppm/°Cで,厳しい環境でも例外的な塗装透孔信頼性を提供します..
典型的な用途:
1) 自動車用レーダー
2) 携帯電話通信システム
3) ケーブルシステムでのデータリンク
4) 直接放送衛星
5) 衛星アンテナ
6) 無線通信用のパッチアンテナ
7) パワーアンプとアンテナ
8) パワーバックプレーン
9) リモート・メーター・リーダー
PCB 仕様
| PCB の サイズ | 81 x 45mm = 1PCS |
| 板のタイプ | 双面PCB |
| 層数 | 2層 |
| 表面マウント部品 | はい |
| 穴 の 部品 を 通し て | はい |
| レイヤースタック | 銅 ------- 18um ((0.5オンス) +プレートTOP層 |
| RO3003 0.762mm | |
| 銅 ------- 18um ((0.5oz) +プレート BOT 層 | |
| テクノロジー | |
| 最小の痕跡と空間: | 5ミリ / 5ミリ |
| 最小/最大穴: | 0.5mm / 2.0mm |
| 異なる穴の数: | 1 |
| 穴数: | 1 |
| 磨いたスロット数: | 0 |
| 内部切断数: | 0 |
| 阻力制御: | ありません |
| 金色の指の番号: | 0 |
| 板材 | |
| エポキシガラス: | RO3003 0.762mm |
| 末尾のホイール外側: | 1オンス |
| ファイナルホイール内側: | N/A |
| PCBの最終高さ: | 0.8 mm ±01 |
| 塗装とコーティング | |
| 表面塗装 | 浸水金 (31%) |
| 溶接マスク 適用: | はい |
| 溶接マスクの色: | N/A |
| 溶接マスクタイプ: | N/A |
| 形状/切断 | ルーティング |
| 標識 | |
| コンポーネント伝説の側面 | 上側 |
| 部品レジェンドの色 | ブラック |
| 製造者名またはロゴ: | 指揮者と伝説で掲示板に記されています |
| VIA | N/A |
| 燃やす可能性の評価 | UL 94-V0 承認基準 |
| 次元容量 | |
| 輪郭の寸法: | 0.0059" |
| 板の塗装: | 0.0029" |
| ドリルの許容量: | 0.002 " |
| テスト | 100% 送料前の電気テスト |
| 提供される美術品の種類 | メールファイル,ゲルバー RS-274-X,PCBDOCなど |
| サービスエリア | 世界中で 世界的に |
ロジャーズ3003 (RO3003) のデータシート
| RO3003 典型的な値 | |||||
| 資産 | RO3003 | 方向性 | 単位 | 条件 | 試験方法 |
| ダイレクトリコンスタンット,ε プロセス | 3.0±004 | Z | 10 GHz/23°C | IPC-TM-650 2 試行錯誤した5.5.5 ストリップラインを固定 | |
| ダイレクトレクトル常数,ε設計 | 3 | Z | 8GHzから40GHz | 分相長法 | |
| 消耗因子,tanδ | 0.001 | Z | 10 GHz/23°C | IPC-TM-650 2 試行錯誤した5.5.5 | |
| 熱系数 ε | -3 | Z | ppm/°C | 10 GHz -50°C150まで°C | IPC-TM-650 2 試行錯誤した5.5.5 |
| 次元安定性 | 0.06 0.07 |
X について Y |
mm/m | コンド A | IPC-TM-650 2 試行錯誤した2.4 |
| 容積抵抗性 | 107 | MΩ.cm | コンド A | IPC25.17.1 | |
| 表面抵抗性 | 107 | MΩ | コンド A | IPC25.17.1 | |
| 張力モジュール | 930 823 |
X について Y |
MPa | 23°C | ASTM D 638 |
| 水分吸収 | 0.04 | % | D48/50 | IPC-TM-650 2 試行錯誤した6.2.1 | |
| 特定熱量 | 0.9 | j/g/k | 計算した | ||
| 熱伝導性 | 0.5 | W/M/K | 50°C | ASTM D 5470 | |
| 熱膨張の係数 (−55から288まで)°C) |
17 16 25 |
X について Y Z |
ppm/°C | 23°C/50% RH | IPC-TM-650 2 試行錯誤した4.4.1 |
| Td | 500 | °CTGA | ASTM D 3850 | ||
| 密度 | 2.1 | gm/cm3 | 23°C | ASTM D 792 | |
| 銅皮の強度 | 12.7 | イブ / イン. | 1オンス,EDC 溶接後浮遊 | IPC-TM 24.8 | |
| 炎症性 | V-0 | UL 94 | |||
| 鉛のないプロセス 互換性 | そうだ | ||||
