液浸の金とのRO4350B 10ミルで造られるマイクロウェーブPCB板

商品の詳細:

起源の場所:	中国
ブランド名:	Bicheng Enterprise Limited
証明:	UL
モデル番号:	BIC-0044-V4.4

お支払配送条件:

最小注文数量:	1
価格:	USD 2.99-8.99 per piece
パッケージの詳細:	真空
受渡し時間:	6-7仕事日
支払条件:	T/T、Paypal
供給の能力:	1ヶ月あたりの45000部分

連絡先

詳細製品概要

層の数:	2	ガラスのエポキシ:	RO4350B Tg280℃、er<3.48、Rogers Corp。
最終的なホイルの外面:	1.5 oz	PCBの最終的な高さ:	0.3 mm ±0.1
表面の終わり:	液浸の金、87%	はんだのマスク色:	N/A
構成の伝説の色:	N/A	テスト:	100%の電気テスト前の郵送物

短い導入

ちょうど名前が意味するので、高周波は、一般に示す>=300 MHz （すなわち波長=1はGHzマイクロウェーブとの頻度を呼ばれる頻度が比較的 <>高いことである。

無線適用のための典型的な頻度:

*現在の可動装置:0.9GHz - 2GHz

* 3Gシステム:2.5GHz

* Bluetooth:2.5GHz

* GPS:12.6GHz

* LMDS:24GHzおよび40GHz

*自動車:77GHz

市場:RFID、無線コミュニケーション、基地局およびアンテナのアンプ、軍プロダクト、家電。

高周波プリント基板かマイクロウェーブPCBは高周波（マイクロウェーブ）基質の銅の覆われた版でなされるプリント基板を示す。共通のタイプは次のとおりである:両面板、多層板および混合された構造。

混合された構造は高性能の特別な基質を含んでいる、PPは+通常の性能板広がり、PPは混合された押す板を広げる;高周波基質+通常のFR4基質;高周波基質+メタル・ベース等。

PCBの場合:液浸の金とのRO4350B 10ミルで造られるマイクロウェーブPCB板

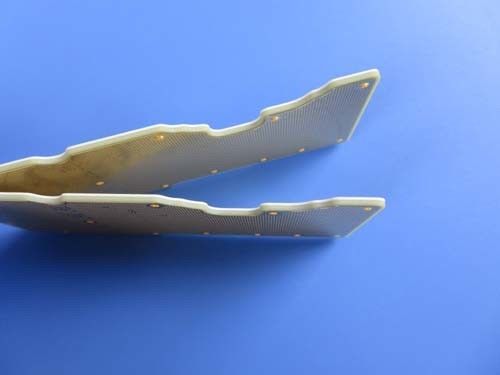

（プリント基板は顧客用プロダクト、映像であり示されている変数は参照のためちょうどである）

概説

これはタイプのRO4350Bで造られる二重味方された高周波PCBアンテナの適用のための10ミルの基質である。それは0.3 mmに2つの層RF PCB板厚いである。それははんだのマスクなしに液浸の金の終わりである。それはGerber供給されたデータを使用してIPC 6012のクラス2ごとに製造した。それぞれ50枚の板は郵送物のために詰まる。

特徴および利点

比誘電率（DK）は低く、安定している、従って信号伝達遅れなしでよいである。

よい高温および低温の抵抗。（- 192℃-260℃）

熱抵抗、化学抵抗、衝撃強度および皮強さはよい。

SMTプロセスは抵抗力がある退潮はんだ付けすることに対して抵抗力がある金のパッドが原因で改めるために。

時間通りに配達。98%オン時間配達率の保存。

全製作プロセスは全く制御される。

プロトタイプのためのMOQ、安価およびサンプル無し。

ULは合わせた

顧客の不平率: <1>

適用

送信機、可変誘導結合器、デジタル送信機、3Gアンテナ

変数およびデータ用紙

PCBのサイズ	10 x 37mm=1up
板タイプ	倍はPCB味方した
層の数	2つの層
表面の台紙の部品	肯定
穴の部品を通して	いいえ
層の旋回待避	銅-------35um （1つのoz） +plateの最上層
	RO4350B 0.254mm
	銅-------35um （1oz） +版BOTの層
技術
最低の跡およびスペース:	8.8ミル/10.5mil
最低/最高の穴:	いいえ
異なった穴の数:	いいえ
ドリル孔の数:	いいえ
製粉されたスロットの数:	0
内部排気切替器の数:	0
インピーダンス制御:	いいえ
金指の数:	0
板材料
ガラスエポキシ:	RO4350B Tg280℃、えー<3>
最終的なホイルの外面:	1.5 oz
内部最終的なホイル:	N/A
PCBの最終的な高さ:	0.3 mm ±0.1
めっきおよびコーティング
表面の終わり	液浸の金、87%
に適用するためにマスクをはんだ付けしなさい:	N/A
はんだのマスク色:	N/A
はんだのマスクのタイプ:	N/A
CONTOUR/CUTTING	旅程
印
構成の伝説の側面	N/A
構成の伝説の色	N/A
製造業者の名前かロゴ:	N/A
を経て	いいえ
FLAMIBILITYの評価	UL 94-V0の承認MIN。
次元の許容
輪郭次元:	0.0059"
板めっき:	0.0029"
ドリルの許容:	0.002"
テスト	100%の電気テスト前の郵送物
供給されるべきタイプのアートワーク	電子メールファイル、Gerber RS-274-X、PCBDOC等
サービスエリア	世界的に、全体的に。
