| MOQ: | 1 |
| 価格: | USD40~50 Per Piece |
| 標準パッケージ: | 真空 |
| 配達期間: | 4-5 営業日 |
| 決済方法: | T / T、Paypalの |
| 供給能力: | 1ヶ月あたりの45000部分 |
プロダクト プロフィール
1.1概説

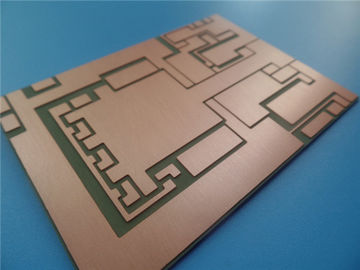

これは厚い1.2mmでタイプの重い銅選抜します味方されたアルミニウムPCB板をです
高く現在および高温消滅の適用のため。基盤
積層物はITEQ 9ozの銅からあります。それはIPC 6012のクラス2ごとに製造しま使用します
Gerber供給されたデータ。各々の20のパネル・ボードは別に詰まります。
1.2特徴および利点
A.電力回路および制御回路の最適化の組合せ、
B.壊れやすい陶磁器の基質を取り替え、よりよい機械耐久性を得て下さい、
C.回路の設計の有効熱の拡散、
D.装置の実用温度を減らして下さい、
E.装置の出力密度そして信頼性を改善して下さい、
F.プロダクトの耐用年数を延長して下さい、
G.高圧テスト、インピーダンス制御テスト、マイクロ セクション、はんだ能力テスト、
H.厳密なWIPの点検および監視、また作業指示、
I.権利の製造業の指示(MI)、
J. Greatのカスタマー サービス
K. ULは合わせました
L. Professionalおよびベテラン エンジニア
1.3適用
産業および採鉱ランプ、自動車ignitor、セキュリティ システム、オーディオ・アンプ
1.4変数およびデータ用紙
| 層の数 | 1 |
| 板タイプ | 味方されたPCBを選抜して下さい |
| 厚さに乗って下さい | 1.20 mm +/-0.1 |
| 板材料 | アルミニウムPCB、MCPCB |
| 板材料の製造者 | ITEQ |
| 板材料のTgの価値 | 150℃ |
| PTHのCUの厚さ | N/A |
| 内部のIayerのCUのthicknes | N/A |
| 表面のCUの厚さ | 315 um （9oz） |
| はんだのマスク タイプおよびモデルいいえ。 | N/A |
| はんだのマスクの製造者 | N/A |
| はんだのマスク色 | N/A |
| はんだのマスクの数 | N/A |
| はんだのマスクの厚さ | N/A |
| タイプのシルクスクリーン インク | N/A |
| シルクスクリーンの製造者 | N/A |
| シルクスクリーンの色 | N/A |
| シルクスクリーンの数 | N/A |
| Mininumの跡（ミル） | 16ミル |
| 最低ギャップ（ミル） | 14.7ミル |
| 表面の終わり | OSP |
| RoHSは要求しました | はい |
| そり | 0.14% |
| 熱衝撃テスト |
パス、288±5℃、10秒、3つの周期。 薄片分離無し、水ぶくれが生じること。 |
| Solderablityテスト | パス、255±5℃、区域をぬらす5秒最少の95% |
| 機能 | 100%のパスの電気テスト |
| 技量 | IPC-A-600H及びIPC-6012Cのクラス2との承諾 |
1.5輪郭次元の単位:mm
| いいえ。 | 必須次元（toerance） | 実際の次元 | ||||
| 1 | 85.00 | ±0.15 | 84.99 | 85.01 | 85.00 | 85.01 |
| 2 | 67.00 | ±0.15 | 67.02 | 67.01 | 67.00 | 66.99 |
PCBsの変化
|
|
