| MOQ: | 1 |
| 価格: | USD40~50 |
| 標準パッケージ: | 真空 |
| 配達期間: | 5-6 仕事日 |
| 決済方法: | T / T、Paypalの |
| 供給能力: | 1ヶ月あたりの45000部分 |
プロダクト プロフィール
1.1概説

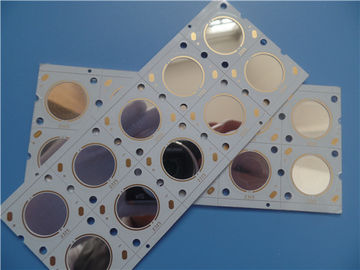

これはタイプのLed照明の適用のためのアルミニウムPCBです。それは単層です
1.2 mmのMCPCB板厚い1 W/MKの熱伝導性と。アルミニウム版
TaiyoからのITEQ、はんだのマスクおよびシルクスクリーンからあります。それはIPC 6012のクラスごとに製造しました
Gerber供給されたデータを使用して2。25のパネルは郵送物のために詰まります。
1.2特徴および利点
A.電力回路および制御回路の最適化の組合せ、
B.壊れやすい陶磁器の基質を取り替え、よりよい機械耐久性を得て下さい、
C.回路の設計の有効熱の拡散、
D.装置の実用温度を減らして下さい、
E.装置の出力密度そして信頼性を改善して下さい、
F.プロダクトの耐用年数を延長して下さい、
G.広範囲装置管理および維持およびプロセス制御、
競争の郵送料のH. DDUの各戸ごとの郵送物、
I.技術設計は問題が生産に前に起こることを防ぎます。
確認されるJ.指導的迎合的なULおよびRoHS
K.は販売のために1-10部分提供されます。
L.プロトタイプのためのMOQ、安価およびサンプル無し。
1.3適用
いろいろな種類の省エネLEDは、整流器橋、電気機械、食堂つきます
つくこと、
1.4変数およびデータ用紙
| PCBのサイズ | 130 x 50mm=10PCS |
| 板タイプ | IMS PCB |
| 層の数 | 味方されたPCB、金属の中心PCBを選抜して下さい |
| 台紙の部品は浮上します | はい |
| 穴の部品を通して | いいえ |
| 層の旋回待避 | 銅-------35um （1oz） |
| 1W/MK誘電材料75um | |
| アルミニウム5052 1.2mm | |
| 技術 | |
| 最低の跡およびスペース: | 12mil/14mil |
| 最低/最高の穴: | 3.5mm/6.5mm |
| 異なった穴の数: | 2 |
| ドリル孔の数: | 4 |
| 熱抵抗（°C/W） | ≤0.45 |
| 絶縁破壊電圧（VDC） | 4000 |
| インピーダンス制御 | いいえ |
| 板材料 | |
| 熱伝導性 | 1W/MK誘電材料、ミラー反射 |
| 最終的なホイルの外面: | 1oz |
| 内部最終的なホイル: | 0oz |
| PCBの最終的な高さ: | 1.2mm ±0.12 |
| めっきおよびコーティング | |
| 表面の終わり |
液浸の金（ENIG）上のElectrolessニッケル （1つの」100 µの」上のµのニッケル） |
| はんだのマスクはに適用します: | 上。12µmの最低。 |
| はんだのマスク色: | 白、PSR400 WT02 |
| はんだのマスクのタイプ: | LPSM |
| CONTOUR/CUTTING | 誘導 |
| 印が付いていること | |
| 構成の伝説の側面 | シルクスクリーン無し |
| 構成の伝説の色 | シルクスクリーン無し |
| 製造業者の名前かロゴ: | 条件によって |
| を経て | いいえを経て |
| FLAMIBILITYの評価 | UL 94-V0の承認MIN。 |
| 次元の許容 | |
| 輪郭次元: | 0.0059" （0.15mm） |
| 板めっき: | 0.0030" （0.076mm） |
| ドリルの許容: | 0.002" （0.05mm） |
| テスト | 100%の電気テスト前の郵送物 |
| 供給されるべきタイプのアートワーク | 電子メール ファイル、Gerber RS-274-X、PCBDOC等 |
| サービス エリア |
世界的に、全体的に。
|
成長ライン
|
|
