起源の場所: | 中国 |
ブランド名: | Bicheng Enterprise Limited |
証明: | UL |
モデル番号: | BIC-0078-V7.8 |
最小注文数量: | 1 |
---|---|
価格: | USD40~50 |
パッケージの詳細: | 真空 |
受渡し時間: | 5-6 仕事日 |
支払条件: | T / T、Paypalの |
供給の能力: | 1ヶ月あたりの45000部分 |
熱伝導性: | 1W/MK誘電材料、MCPCB | PCBの最終的な高さ: | 1.2mm ±0.12 |
---|---|---|---|
最終的なホイルの外面: | 1oz | 表面仕上げ: | 液浸の金、ミラー反射 |
はんだのマスク色: | 白、PSR400 WT02 | 構成の伝説の色: | シルクスクリーン無し |
テスト: | 100%の電気テスト前の郵送物 |
プロダクト プロフィール
1.1概説

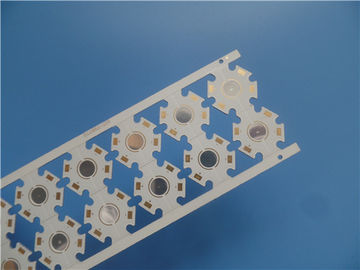

これはタイプのLed照明の適用のためのミラー アルミニウムPCBです。それは単一です
1 W/MKの熱伝導性と1.2 mmでMCPCB板を厚い層にして下さい。アルミニウム
版はTaiyoからのITEQ、はんだのマスクおよびシルクスクリーンからあります。それはIPC 6012ごとに製造しました
Gerber供給されたデータを使用してクラス2。25のパネルは郵送物のために詰まります。
1.2特徴および利点
A.電力回路および制御回路の最適化の組合せ、
B.壊れやすい陶磁器の基質を取り替え、よりよい機械耐久性を得て下さい、
C.回路の設計の有効熱の拡散、
D.装置の実用温度を減らして下さい、
E.装置の出力密度そして信頼性を改善して下さい、
F.プロダクトの耐用年数を延長して下さい、
G.製造業の指示(MI)を訂正して下さい、
H.プロダクトおよび製造業は承認された組織によって証明されます。
I.電気テストおよびAOIの点検の含んだ100%テスト。
J. Customerの不平率: <1>
K.プロトタイプのためのMOQ、安価およびサンプル無し。
L.は販売のために1-10部分提供されます。
1.3適用
自動車照明、一定した電圧制御、軽い転換システム、ショッピング モール
つくこと
1.4変数およびデータ用紙
PCBのサイズ | 130 x 48mm=12PCS |
板タイプ | IMS PCB |
層の数 | 味方されたPCB、金属の中心PCBを選抜して下さい |
台紙の部品は浮上します | はい |
穴の部品を通して | いいえ |
層の旋回待避 | 銅-------35um (1oz) |
1W/MK誘電材料、75um | |
アルミニウム5052、1.2mm | |
技術 | |
最低の跡およびスペース: | 12mil/12mil |
最低/最高の穴: | 1.5mm |
異なった穴の数: | 1 |
ドリル孔の数: | 4 |
熱抵抗(°C/W) | ≤0.45 |
絶縁破壊電圧(VDC) | 4000 |
インピーダンス制御 | いいえ |
板材料 | |
熱伝導性 | 1W/MK誘電材料、MCPCB |
最終的なホイルの外面: | 1oz |
内部最終的なホイル: | 0oz |
PCBの最終的な高さ: | 1.2mm ±0.12 |
めっきおよびコーティング | |
表面の終わり | 液浸の金、ミラー反射 |
はんだのマスクはに適用します: | 上。12µmの最低。 |
はんだのマスク色: | 白、PSR400 WT02 |
はんだのマスクのタイプ: | LPSM |
CONTOUR/CUTTING | 誘導 |
印が付いていること | |
構成の伝説の側面 | シルクスクリーン無し |
構成の伝説の色 | シルクスクリーン無し |
製造業者の名前かロゴ: | 条件によって |
を経て | いいえを経て |
FLAMIBILITYの評価 | UL 94-V0の承認MIN。 |
次元の許容 | |
輪郭次元: | 0.0059" (0.15mm) |
板めっき: | 0.0030" (0.076mm) |
ドリルの許容: | 0.002" (0.05mm) |
テスト | 100%の電気テスト前の郵送物 |
供給されるべきタイプのアートワーク | 電子メール ファイル、Gerber RS-274-X、PCBDOC等 |
サービス エリア | 世界的に、全体的に。 |
アルミニウムPCBsの変化
フィルムの露出機械
