| MOQ: | 1 |
| 価格: | USD40~50 |
| 標準パッケージ: | 真空 |
| 配達期間: | 5-6 仕事日 |
| 決済方法: | T / T、Paypalの |
| 供給能力: | 1ヶ月あたりの45000部分 |
プロダクト プロフィール
1.1概説

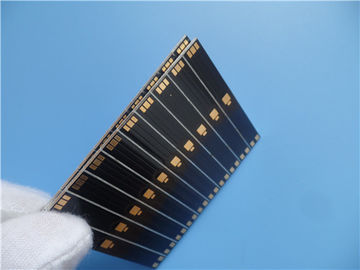

これはタイプのフィルター電気回路の適用のためのアルミニウムPCBです。それは単一です
2 W/MKの熱伝導性と1.6 mmでMCPCB板を厚い層にして下さい。アルミニウム
版はTaiyoからのITEQ、はんだのマスクおよびシルクスクリーンからあります。それはIPC 6012ごとに製造しました
Gerber供給されたデータを使用してクラス2。25のパネルは郵送物のために詰まります。
1.2特徴および利点
A. SMTプロセス。
B.有効熱の消滅はモジュールの実用温度を減らします
耐用年数を延長します。
C.出力密度および信頼性は10%の上で改善されます。
D.脱熱器および他のハードウェアの依存を減らして下さい（を含む上昇温暖気流
材料を）インターフェイスさせて下さい、
E. Reduceプロダクトの容積、
F. Reduceハードウェアおよびアセンブリの費用、
G. Comprehensive装置管理および維持およびプロセス制御、
H. Strict WIPの点検および監視、また作業指示、
I. Wholeの製作プロセスは全く管理されています。
時間通りにJ. Delivery:>98%
K. Customerの不平率: <1>
L.プロトタイプのためのMOQ、安価およびサンプル無し。
1.3適用
商業照明、セキュリティ システム、整流器橋、高速道路のための屋外の照明
1.4変数およびデータ用紙
| PCBのサイズ | 105 x 68mm=5PCS |
| 板タイプ | IMS PCB |
| 層の数 | 味方されたPCBを選抜して下さい |
| 台紙の部品は浮上します | はい |
| 穴の部品を通して | いいえ |
| 層の旋回待避 | 銅-------35um （1oz） |
| 2.0W/MK誘電材料 | |
| アルミニウム基盤6061 | |
| 技術 | |
| 最低の跡およびスペース: | 10mil/11.9mil |
| 最低/最高の穴: | いいえ |
| 異なった穴の数: | いいえ |
| ドリル孔の数: | いいえ |
| 熱抵抗（°C/W） | ≤0.45 |
| 絶縁破壊電圧（VDC） | 4000 |
| インピーダンス制御 | いいえ |
| 板材料 | |
| 熱伝導性 | T-Prepreg 1KAの誘電体 |
| 最終的なホイルの外面: | 1oz |
| 内部最終的なホイル: | 0oz |
| PCBの最終的な高さ: | 1.6mm ±0.16 |
| めっきおよびコーティング | |
| 表面の終わり |
液浸の金上のElectrolessニッケル （ENIG） （1つの」100 µの」上のµのニッケル） |
| はんだのマスクはに適用します: | 上。12µmの最低。 |
| はんだのマスク色: | 黒 |
| はんだのマスクのタイプ: | LPSM |
| CONTOUR/CUTTING | 誘導 |
| 印が付いていること | |
| 構成の伝説の側面 | シルクスクリーン無し |
| 構成の伝説の色 | シルクスクリーン無し |
| 製造業者の名前かロゴ: | 条件によって |
| を経て | いいえを経て |
| FLAMIBILITYの評価 | UL 94-V0の承認MIN。 |
| 次元の許容 | |
| 輪郭次元: | 0.0059" （0.15mm） |
| 板めっき: | 0.0030" （0.076mm） |
| ドリルの許容: | 0.002" （0.05mm） |
| テスト | 100%の電気テスト前の郵送物 |
| 適用: | LEDライト、無線コミュニケーション 変復調装置USB Wifiのアンプ GPSモジュール Bluetooth GPS |
| 供給されるべきタイプのアートワーク | 電子メール ファイル、Gerber RS-274-X、PCBDOC等 |
| サービス エリア | 世界的に、全体的に。 |
アルミニウムPCBsの変化
はんだのマスク前の処分
|
|
| MOQ: | 1 |
| 価格: | USD40~50 |
| 標準パッケージ: | 真空 |
| 配達期間: | 5-6 仕事日 |
| 決済方法: | T / T、Paypalの |
| 供給能力: | 1ヶ月あたりの45000部分 |
プロダクト プロフィール
1.1概説
これはタイプのフィルター電気回路の適用のためのアルミニウムPCBです。それは単一です
2 W/MKの熱伝導性と1.6 mmでMCPCB板を厚い層にして下さい。アルミニウム
版はTaiyoからのITEQ、はんだのマスクおよびシルクスクリーンからあります。それはIPC 6012ごとに製造しました
Gerber供給されたデータを使用してクラス2。25のパネルは郵送物のために詰まります。
1.2特徴および利点
A. SMTプロセス。
B.有効熱の消滅はモジュールの実用温度を減らします
耐用年数を延長します。
C.出力密度および信頼性は10%の上で改善されます。
D.脱熱器および他のハードウェアの依存を減らして下さい（を含む上昇温暖気流
材料を）インターフェイスさせて下さい、
E. Reduceプロダクトの容積、
F. Reduceハードウェアおよびアセンブリの費用、
G. Comprehensive装置管理および維持およびプロセス制御、
H. Strict WIPの点検および監視、また作業指示、
I. Wholeの製作プロセスは全く管理されています。
時間通りにJ. Delivery:>98%
K. Customerの不平率: <1>
L.プロトタイプのためのMOQ、安価およびサンプル無し。
1.3適用
商業照明、セキュリティ システム、整流器橋、高速道路のための屋外の照明
1.4変数およびデータ用紙
| PCBのサイズ | 105 x 68mm=5PCS |
| 板タイプ | IMS PCB |
| 層の数 | 味方されたPCBを選抜して下さい |
| 台紙の部品は浮上します | はい |
| 穴の部品を通して | いいえ |
| 層の旋回待避 | 銅-------35um （1oz） |
| 2.0W/MK誘電材料 | |
| アルミニウム基盤6061 | |
| 技術 | |
| 最低の跡およびスペース: | 10mil/11.9mil |
| 最低/最高の穴: | いいえ |
| 異なった穴の数: | いいえ |
| ドリル孔の数: | いいえ |
| 熱抵抗（°C/W） | ≤0.45 |
| 絶縁破壊電圧（VDC） | 4000 |
| インピーダンス制御 | いいえ |
| 板材料 | |
| 熱伝導性 | T-Prepreg 1KAの誘電体 |
| 最終的なホイルの外面: | 1oz |
| 内部最終的なホイル: | 0oz |
| PCBの最終的な高さ: | 1.6mm ±0.16 |
| めっきおよびコーティング | |
| 表面の終わり |
液浸の金上のElectrolessニッケル （ENIG） （1つの」100 µの」上のµのニッケル） |
| はんだのマスクはに適用します: | 上。12µmの最低。 |
| はんだのマスク色: | 黒 |
| はんだのマスクのタイプ: | LPSM |
| CONTOUR/CUTTING | 誘導 |
| 印が付いていること | |
| 構成の伝説の側面 | シルクスクリーン無し |
| 構成の伝説の色 | シルクスクリーン無し |
| 製造業者の名前かロゴ: | 条件によって |
| を経て | いいえを経て |
| FLAMIBILITYの評価 | UL 94-V0の承認MIN。 |
| 次元の許容 | |
| 輪郭次元: | 0.0059" （0.15mm） |
| 板めっき: | 0.0030" （0.076mm） |
| ドリルの許容: | 0.002" （0.05mm） |
| テスト | 100%の電気テスト前の郵送物 |
| 適用: | LEDライト、無線コミュニケーション 変復調装置USB Wifiのアンプ GPSモジュール Bluetooth GPS |
| 供給されるべきタイプのアートワーク | 電子メール ファイル、Gerber RS-274-X、PCBDOC等 |
| サービス エリア | 世界的に、全体的に。 |
アルミニウムPCBsの変化
はんだのマスク前の処分
