| MOQ: | 1 |
| 価格: | USD40~50 |
| 標準パッケージ: | 真空 |
| 配達期間: | 5-6 仕事日 |
| 決済方法: | T / T、Paypalの |
| 供給能力: | 1ヶ月あたりの45000部分 |
プロダクト プロフィール
1.1概説

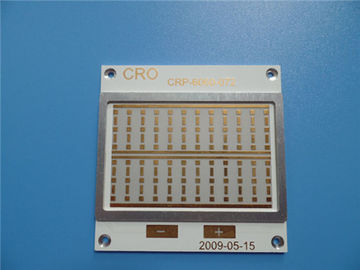

これはタイプのモーター運転者の適用のためのアルミニウムPCBです。それは単層です
1.6 mmのMCPCB板厚い1 W/MKの熱伝導性と。それは合成物と造りました
構造。アルミニウム版はTaiyoからのITEQ、はんだのマスクおよびシルクスクリーンからあります。それはあります
Gerber供給されたデータを使用してIPC 6012のクラス2ごとに製造される。20枚の板は詰められた郵送物です。
1.2特徴および利点
A. SMTプロセス。
B.有効熱の消滅はモジュールの実用温度を減らし、延長します
耐用年数。
C.出力密度および信頼性は10%の上で改善されます。
D.脱熱器および他のハードウェアの依存を減らして下さい（を含む熱インターフェイス
材料）、
E. Reduceプロダクトの容積、
F. Reduceハードウェアおよびアセンブリの費用、
G.高圧テスト、インピーダンス制御テスト、マイクロ セクション、はんだ能力テスト、
H.熱耐久度テスト、信頼度試験、絶縁抵抗テストおよびイオンの汚染テスト、
I.最初生産の資格があるプロダクト率:>95%
J.少しの順序は受け入れられます
K.時間通りに配達:>98%
L.顧客の不平率: <1>
1.3適用
前置増幅器、OA機器、CPUボード、フロッピー・ディスク運転者、Downlight
1.4変数およびデータ用紙
| PCBのサイズ | 60 x 60mm=1PCS |
| 板タイプ | 味方されたアルミニウムPCBを選抜して下さい |
| 層の数 | 1つの層 |
| 表面の台紙の部品 | はい |
| 穴の部品を通して | いいえ |
| 層の旋回待避 | 銅-------35um （1oz） |
| 1W/MK誘電材料 | |
| アルミニウム5052 | |
| 技術 | |
| 最低の跡およびスペース: | 16mil/17mil |
| 最低/最高の穴: | 3.3/7.5mm |
| 異なった穴の数: | 1 |
| ドリル孔の数: | 4 |
| 熱抵抗（°C/W） | ≤0.45 |
| 絶縁破壊電圧（VDC） | 4000 |
| インピーダンス制御 | いいえ |
| 板材料 | |
| 熱伝導性 | 1W/MK誘電材料、MCPCB |
| 最終的なホイルの外面: | 1oz |
| 内部最終的なホイル: | 0oz |
| PCBの最終的な高さ: | 1.6mm ±0.16 |
| めっきおよびコーティング | |
| 表面の終わり | 液浸の金（ENIG）上のElectrolessニッケル（1つの」100 µの」上のµのニッケル） |
| はんだのマスクはに適用します: | 上。12µmの最低。 |
| はんだのマスク色: | 白、PSR400 WT02 |
| はんだのマスクのタイプ: | LPSM |
| CONTOUR/CUTTING | 旅程、アルミニウムPCBとconbinedアルミニウム フレーム |
| 印が付いていること | |
| 構成の伝説の側面 | 必要なシルクスクリーン無し |
| 構成の伝説の色 | 必要なシルクスクリーン無し |
| 製造業者の名前かロゴ: | 必要なシルクスクリーン無し |
| を経て | いいえを経て |
| FLAMIBILITYの評価 | UL 94-V0の承認MIN。 |
| 次元の許容 | |
| 輪郭次元: | 0.0059" （0.15mm） |
| 板めっき: | 0.0030" （0.076mm） |
| ドリルの許容: | 0.002" （0.05mm） |
| テスト | 100%の電気テスト前の郵送物 |
|
供給されるべきタイプのアートワーク |
電子メール ファイル、Gerber RS-274-X、PCBDOC等 |
| サービス エリア | 世界的に、全体的に。 |
