| MOQ: | 1 |
| 価格: | USD40~50 |
| 標準パッケージ: | 真空 |
| 配達期間: | 5-6 仕事日 |
| 決済方法: | T / T、Paypalの |
| 供給能力: | 1ヶ月あたりの45000部分 |
プロダクト プロフィール
1.1概説

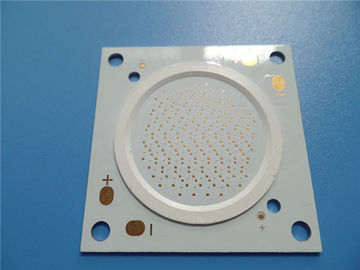

これはタイプのスイッチ調整装置の適用のためのアルミニウムPCBです。それは単層です
1.0 mmのMCPCB板厚い1 W/MKの熱伝導性と。アルミニウム版
TaiyoからのITEQ、はんだのマスクおよびシルクスクリーンからあります。それはIPC 6012ごとに製造しました
Gerber供給されたデータを使用してクラス2。20枚の板は郵送物のために詰まります。
1.2特徴および利点
A. SMTプロセス。
B.有効熱の消滅はモジュールの実用温度を減らします
耐用年数を延長します。
C.出力密度および信頼性は10%の上で改善されます。
D.脱熱器および他のハードウェアの依存を減らして下さい（を含む熱インターフェイス
材料）、
E. Reduceプロダクトの容積、
F. Reduceハードウェアおよびアセンブリの費用、
G.技術設計は問題が生産に前に起こることを防ぎます。
H.プロダクトおよび製造業は承認された組織によって証明されます。
I.電気テストおよびAOIの点検の含んだ100%テスト。
J.15年以上経験
K.ハイテクノロジー
L.中型の大量生産への低速の焦点
1.3適用
オーディオ・アンプ、Aフィルター電気回路、自動安全制御システム、プロジェクター ランプ
1.4変数およびデータ用紙
| PCBのサイズ | 55 x 55mm=1PCS |
| 板タイプ | 金属の中心PCB |
| 層の数 | 味方されたPCBを選抜して下さい |
| 台紙の部品は浮上します | はい |
| 穴の部品を通して | いいえ |
| 層の旋回待避 | 銅-------35um （1oz） |
| 1W/MK誘電材料 | |
| アルミニウム5052 | |
| 技術 | |
| 最低の跡およびスペース: | 15mil/12mil |
| 最低/最高の穴: | 3.5/6.3mm |
| 異なった穴の数: | 4 |
| ドリル孔の数: | 9 |
| 熱抵抗（°C/W） | ≤0.45 |
| 絶縁破壊電圧（VDC） | 4000 |
| インピーダンス制御 | いいえ |
| 板材料 | |
| 熱伝導性 | 1W/MK誘電材料、MCPCB |
| 最終的なホイルの外面: | 1oz |
| 内部最終的なホイル: | 0oz |
| PCBの最終的な高さ: | 1.0mm ±0.1 |
| めっきおよびコーティング | |
| 表面の終わり |
液浸の金上のElectrolessニッケル （ENIG） （1つの」100 µの」上のµのニッケル） |
| はんだのマスクはに適用します: | 上。12µmの最低。 |
| はんだのマスク色: | 白、PSR400 WT02 |
| はんだのマスクのタイプ: | LPSM |
| CONTOUR/CUTTING | 誘導 |
| 印が付いていること | |
| 構成の伝説の側面 | 必要なシルクスクリーン無し |
| 構成の伝説の色 | 必要なシルクスクリーン無し |
| 製造業者の名前かロゴ: | 必要なシルクスクリーン無し |
| を経て | テント張りによって。 |
| FLAMIBILITYの評価 | UL 94-V0の承認MIN。 |
| 次元の許容 | |
| 輪郭次元: | 0.0059" （0.15mm） |
| 板めっき: | 0.0030" （0.076mm） |
| ドリルの許容: | 0.002" （0.05mm） |
| テスト | 100%の電気テスト前の郵送物 |
| 供給されるべきタイプのアートワーク | 電子メール ファイル、Gerber RS-274-X、PCBDOC等 |
| サービス エリア | 世界的に、全体的に。 |
