| MOQ: | 1 |
| 価格: | USD40~50 |
| 標準パッケージ: | 真空 |
| 配達期間: | 5-6 仕事日 |
| 決済方法: | T / T、Paypalの |
| 供給能力: | 1ヶ月あたりの45000部分 |
プロダクト プロフィール
1.1概説

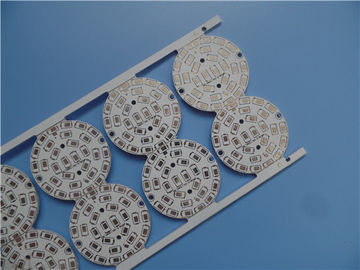

これはタイプのLed照明の適用のためのアルミニウムPCBです。それは単層です
1.6 mmのMCPCB板厚い2W/MK熱伝導性と。アルミニウム版
TaiyoからのITEQ、はんだのマスクおよびシルクスクリーンからあります。それはIPC 6012ごとに製造しました
Gerber供給されたデータを使用してクラス2。各々の10の板かパネルは別に詰まります。
1.2特徴および利点
A. SMTプロセス。
B.有効熱の消滅はモジュールの実用温度を減らします
耐用年数を延長します。
C.出力密度および信頼性は10%の上で改善されます。
D.脱熱器および他のハードウェアの依存を減らして下さい（を含む熱インターフェイス
材料）、
E. Reduceプロダクトの容積、
F. Reduceハードウェアおよびアセンブリの費用、
G. Strict WIPの点検および監視、また作業指示、
H. Wholeの製作プロセスは全く管理されています。
容積を集中するあなたのプリント基板がPCBのプロトタイピングから必要があるI. Meeting
生産。
確認されるJ.指導的迎合的なULおよびRoHS
K. RoHSの文書
L. ULは合わせました
1.3適用
入出力アンプ、DC/ACのコンバーター、自動車ignitor、街灯
1.4変数およびデータ用紙
| PCBのサイズ | 160 x 83mm=8PCS |
| 板タイプ | |
| 層の数 | 味方されたPCBを選抜して下さい |
| 台紙の部品は浮上します | はい |
| 穴の部品を通して | いいえ |
| 層の旋回待避 | 銅-------35um （1oz） |
| 80um 2W/MKの誘電材料 | |
| メタル・ベース（アルミニウム5052） | |
| 技術 | |
| 最低の跡およびスペース: | 10mil/12mil |
| 最低/最高の穴: | 0.4/2.5mm |
| 異なった穴の数: | 5 |
| ドリル孔の数: | 454 |
| 製粉されたスロットの数: | 22 |
| 内部排気切替器の数: | 0 |
| インピーダンス制御 | いいえ |
| 板材料 | |
| ガラスのエポキシ: | 2W/MK誘電材料、アルミニウムはPCBを基づかせていました |
| 最終的なホイルの外面: | 1oz |
| 内部最終的なホイル: | 0oz |
| PCBの最終的な高さ: | 1.6mm ±0.16 |
| めっきおよびコーティング | |
| 表面の終わり | 無鉛HASL Sn>=2.54µm |
| はんだのマスクはに適用します: | 上、12micon最低。 |
| はんだのマスク色: | 白い。 |
| はんだのマスクのタイプ: | LPSM |
| CONTOUR/CUTTING | 誘導 |
| 印が付いていること | |
| 構成の伝説の側面 | 上 |
| 構成の伝説の色 | 黒 |
| 製造業者の名前かロゴ: |
コンダクターの板で印を付けられる leged自由域 |
| を経て | 、テント張りによって穴（PTH）を通ってめっきされる。 |
| FLAMIBILITYの評価 | UL 94-V0の承認MIN。 |
| 次元の許容 | |
| 輪郭次元: | 0.0059" （0.15mm） |
| 板めっき: | 0.0030" （0.076mm） |
| ドリルの許容: | 0.002" （0.05mm） |
| テスト | 100%の電気テスト前の郵送物 |
| 供給されるべきタイプのアートワーク | 電子メール ファイル、Gerber RS-274-X、PCBDOC等 |
| サービス エリア | 世界的に、全体的に。 |
