| MOQ: | 1 |
| 価格: | USD20~30 |
| 標準パッケージ: | 真空 |
| 配達期間: | 5-6 仕事日 |
| 決済方法: | T/T/paypal |
| 供給能力: | 1ヶ月あたりの45000部分 |
プロダクト プロフィール
1.1概説

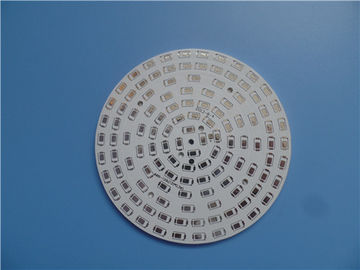

これはタイプのLed照明の適用のためのアルミニウムPCBです。それは単層です
1.6 mmのMCPCB板厚い1 W/MKの熱伝導性と。アルミニウム版
TaiyoからのITEQ、はんだのマスクおよびシルクスクリーンからあります。それはIPC 6012のクラスごとに製造しました
Gerber供給されたデータを使用して2。25枚の板は別に詰まります。
1.2特徴および利点
A.電力回路および制御回路の最適化の組合せ、
B.壊れやすい陶磁器の基質を取り替え、よりよい機械耐久性を得て下さい、
C.回路の設計の有効熱の拡散、
D.装置の実用温度を減らして下さい、
E.装置の出力密度そして信頼性を改善して下さい、
F.プロダクトの耐用年数を延長して下さい、
G.プロダクトおよび製造業は承認された組織によって証明されます。
必須の指定によって厳しく製造するH. PCB。
I.技術設計は問題が生産に前に起こることを防ぎます。
J. RoHSの文書
中型の大量生産への低速のK. Focus
L. Customerの不平率: <1>
1.3適用
自動車後部照明、一定した電圧制御、自動車、アルミニウムPCBのための
音響設備
1.4変数およびデータ用紙
| PCBのサイズ | 90 x 90のmm （直径90のmm） |
| 板タイプ | 金属の中心PCB |
| 層の数 | 味方されたPCBを選抜して下さい |
| 台紙の部品は浮上します | はい |
| 穴の部品を通して | いいえ |
| 層の旋回待避 | 銅-------35um （1oz） |
| 1W/MK誘電材料75um | |
| アルミニウム1060 1.5mm | |
| 技術 | |
| 最低の跡およびスペース: | 10mil/10mil |
| 最低/最高の穴: | 2.0 mm |
| 異なった穴の数: | 1 |
| ドリル孔の数: | 7 |
| 製粉されたスロットの数: | 0 |
| 内部排気切替器の数: | 0 |
| インピーダンス制御 | いいえ |
| 板材料 | |
| アルミニウム中心: | 1W / MKの誘電材料75um |
| 熱抵抗（°C/W） | ≤0.45 |
| 絶縁破壊電圧（VDC） | 4000 |
| 最終的なホイルの外面: | 1oz |
| 内部最終的なホイル: | 0oz |
| PCBの最終的な高さ: | 1.6mm ±0.16 |
| めっきおよびコーティング | |
| 表面の終わり | 無鉛HASL |
| はんだのマスクはに適用します: | 上、12micron最低 |
| はんだのマスク色: | 白、Taiyo PSR400 WT02 |
| はんだのマスクのタイプ: | LPSM |
| CONTOUR/CUTTING | 誘導 |
| 印が付いていること | |
| 構成の伝説の側面 | 上 |
| 構成の伝説の色 | 黒 |
| 製造業者の名前かロゴ: | コンダクターおよびleged自由域の板で印を付けられる |
| を経て | 穴(NPTH)中非めっきされて |
| FLAMIBILITYの評価 | UL 94-V0の承認MIN。 |
| 次元の許容 | |
| 輪郭次元: | 0.0059" |
| 板めっき: | 0.0029" |
| ドリルの許容: | 0.002" |
| テスト | 100%の電気テスト前の郵送物 |
| 供給されるべきタイプのアートワーク | 電子メール ファイル、Gerber RS-274-X、PCBDOC等 |
| サービス エリア | 世界的に、全体的に。 |
|
|
| MOQ: | 1 |
| 価格: | USD20~30 |
| 標準パッケージ: | 真空 |
| 配達期間: | 5-6 仕事日 |
| 決済方法: | T/T/paypal |
| 供給能力: | 1ヶ月あたりの45000部分 |
プロダクト プロフィール
1.1概説
これはタイプのLed照明の適用のためのアルミニウムPCBです。それは単層です
1.6 mmのMCPCB板厚い1 W/MKの熱伝導性と。アルミニウム版
TaiyoからのITEQ、はんだのマスクおよびシルクスクリーンからあります。それはIPC 6012のクラスごとに製造しました
Gerber供給されたデータを使用して2。25枚の板は別に詰まります。
1.2特徴および利点
A.電力回路および制御回路の最適化の組合せ、
B.壊れやすい陶磁器の基質を取り替え、よりよい機械耐久性を得て下さい、
C.回路の設計の有効熱の拡散、
D.装置の実用温度を減らして下さい、
E.装置の出力密度そして信頼性を改善して下さい、
F.プロダクトの耐用年数を延長して下さい、
G.プロダクトおよび製造業は承認された組織によって証明されます。
必須の指定によって厳しく製造するH. PCB。
I.技術設計は問題が生産に前に起こることを防ぎます。
J. RoHSの文書
中型の大量生産への低速のK. Focus
L. Customerの不平率: <1>
1.3適用
自動車後部照明、一定した電圧制御、自動車、アルミニウムPCBのための
音響設備
1.4変数およびデータ用紙
| PCBのサイズ | 90 x 90のmm （直径90のmm） |
| 板タイプ | 金属の中心PCB |
| 層の数 | 味方されたPCBを選抜して下さい |
| 台紙の部品は浮上します | はい |
| 穴の部品を通して | いいえ |
| 層の旋回待避 | 銅-------35um （1oz） |
| 1W/MK誘電材料75um | |
| アルミニウム1060 1.5mm | |
| 技術 | |
| 最低の跡およびスペース: | 10mil/10mil |
| 最低/最高の穴: | 2.0 mm |
| 異なった穴の数: | 1 |
| ドリル孔の数: | 7 |
| 製粉されたスロットの数: | 0 |
| 内部排気切替器の数: | 0 |
| インピーダンス制御 | いいえ |
| 板材料 | |
| アルミニウム中心: | 1W / MKの誘電材料75um |
| 熱抵抗（°C/W） | ≤0.45 |
| 絶縁破壊電圧（VDC） | 4000 |
| 最終的なホイルの外面: | 1oz |
| 内部最終的なホイル: | 0oz |
| PCBの最終的な高さ: | 1.6mm ±0.16 |
| めっきおよびコーティング | |
| 表面の終わり | 無鉛HASL |
| はんだのマスクはに適用します: | 上、12micron最低 |
| はんだのマスク色: | 白、Taiyo PSR400 WT02 |
| はんだのマスクのタイプ: | LPSM |
| CONTOUR/CUTTING | 誘導 |
| 印が付いていること | |
| 構成の伝説の側面 | 上 |
| 構成の伝説の色 | 黒 |
| 製造業者の名前かロゴ: | コンダクターおよびleged自由域の板で印を付けられる |
| を経て | 穴(NPTH)中非めっきされて |
| FLAMIBILITYの評価 | UL 94-V0の承認MIN。 |
| 次元の許容 | |
| 輪郭次元: | 0.0059" |
| 板めっき: | 0.0029" |
| ドリルの許容: | 0.002" |
| テスト | 100%の電気テスト前の郵送物 |
| 供給されるべきタイプのアートワーク | 電子メール ファイル、Gerber RS-274-X、PCBDOC等 |
| サービス エリア | 世界的に、全体的に。 |
